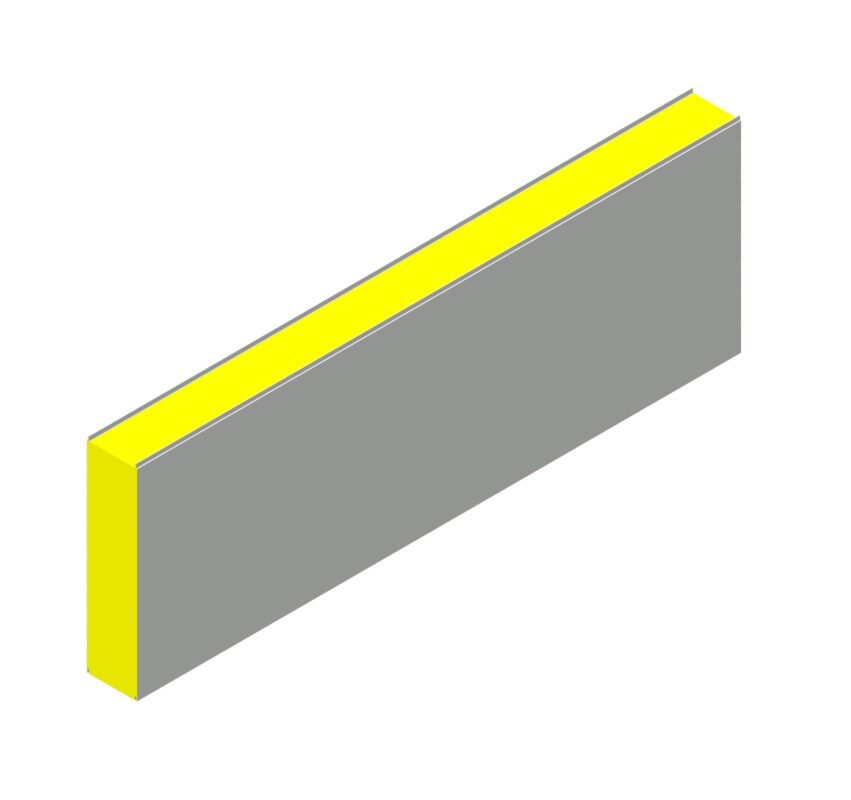

Параметрическая 3D-модель предназначена для использования в проектировании зданий и сооружений, выполненных по каркасно-панельной или блочно-модульной технологии. В основе модели — стеновая сэндвич-панель с Z-образным продольным соединением «П/М» (папка/мамка) или Z-lock, позволяющим обеспечивать плотную стыковку панелей при сборке. Модель состоит из двух исполнений, шириной 1000 и 1200 (1190) мм.
Функциональные особенности:

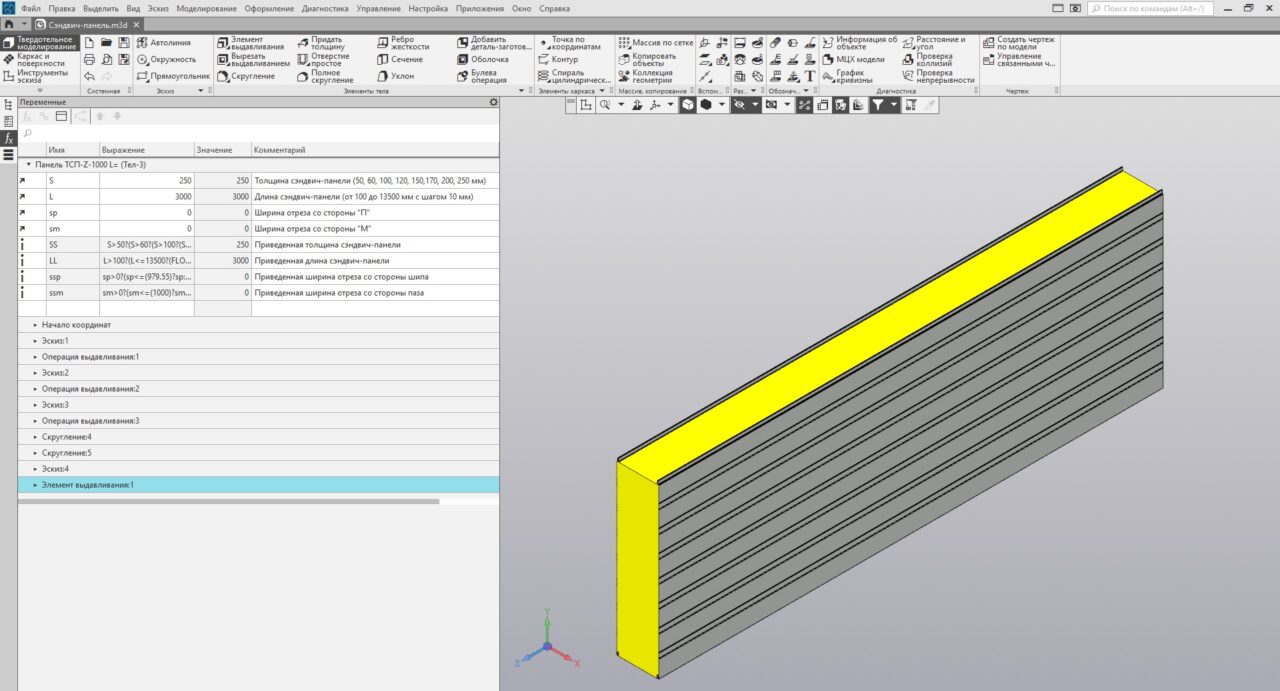

В таблице переменных задаются:
- Толщина панели: 50, 60, 100, 120, 150, 170, 200, 250 мм.
- Длина панели: от 100 до 13 500 мм с шагом 10 мм.
- Ширина отреза со стороны "П".
- Ширина отреза со стороны "М".
В таблице переменных присутствуют понятные подписи к ячейкам ввода, обеспечивающие удобство работы.
Реализована защита от некорректных значений: при вводе нестандартных параметров программа автоматически приводит их к ближайшему допустимому значению.
Панель выполнена с учетом стандартных принципов производства сэндвич-панелей (металлообшивка + утеплитель).
Цвет облицовки можно менять вручную через выбор соответствующих тел и изменение их свойств в Компас-3D.
STEP-файл предназначен для визуализации модели в сторонних CAD-средах и на сайте — параметризация в нем не сохраняется.
Модель позволяет быстро формировать библиотеки изделий и создавать точные архитектурно-строительные компоновки с высокой степенью детализации и корректной геометрией соединений. Масса модели соответствует реальному показателю.
Подходит для использования в проектах АР и КМ.
