Параметрическая модель стены из сэндвич-панелей с соединением Z-lock (Компас-3D v21)

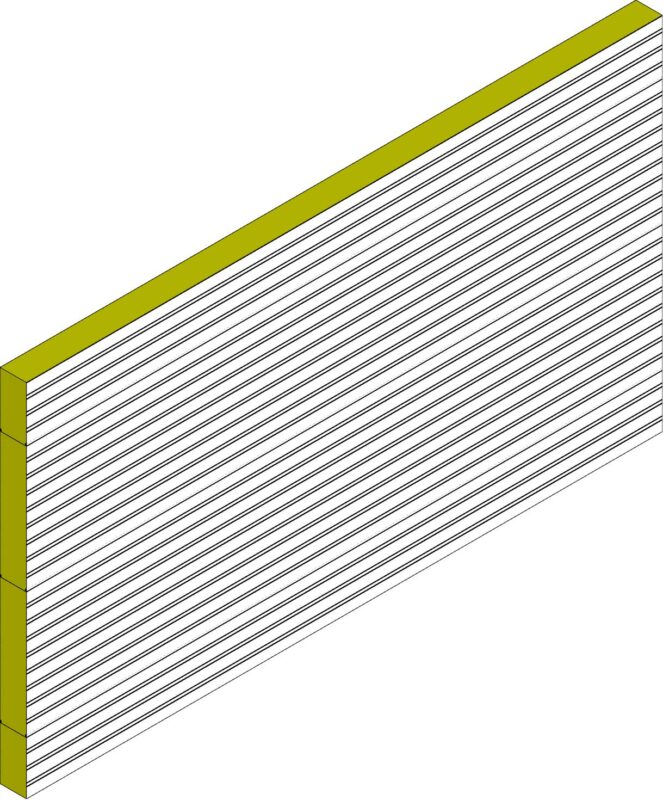

Параметрическая 3D-модель стены из сэндвич-панелей с замковым соединением типа Z-lock, разработанная в среде Компас-3D v21. Модель предназначена для быстрого и удобного построения ограждающих конструкций каркасно-панельных зданий и сооружений, а также в проектировании блок-модулей и других объектов из сэндвич-панелей. Обеспечивает реалистичную отрисовку стены с учетом габаритов панелей и их соединений, а также позволяет производить визуализированный расчет требуемого количества панелей на объект.

Основные возможности модели:
1. Параметризация размеров участка стены:
- Длина участка: от 100 до 13 500 мм (с шагом 10 мм)
- Высота стены: задается поперек направления укладки панелей
- Толщина стены: 50, 60, 100, 120, 150, 170, 200, 250 мм
- Ширина сэндвич-панелей: 1000 или 1200 (1190) мм
- Начало монтажа с панели произвольной ширины (с остатка)
2. Автоматическое построение стены с учетом введённых параметров и логики укладки сэндвич-панелей с замком Z-lock.
3. Расчет ширины остатка.
4. Контроль ввода параметров (защита от некорректных значений): в случае некорректного ввода значения приводятся к ближайшим допустимым или стандартным.

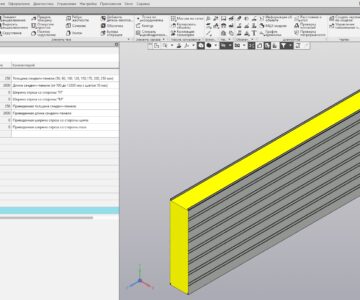

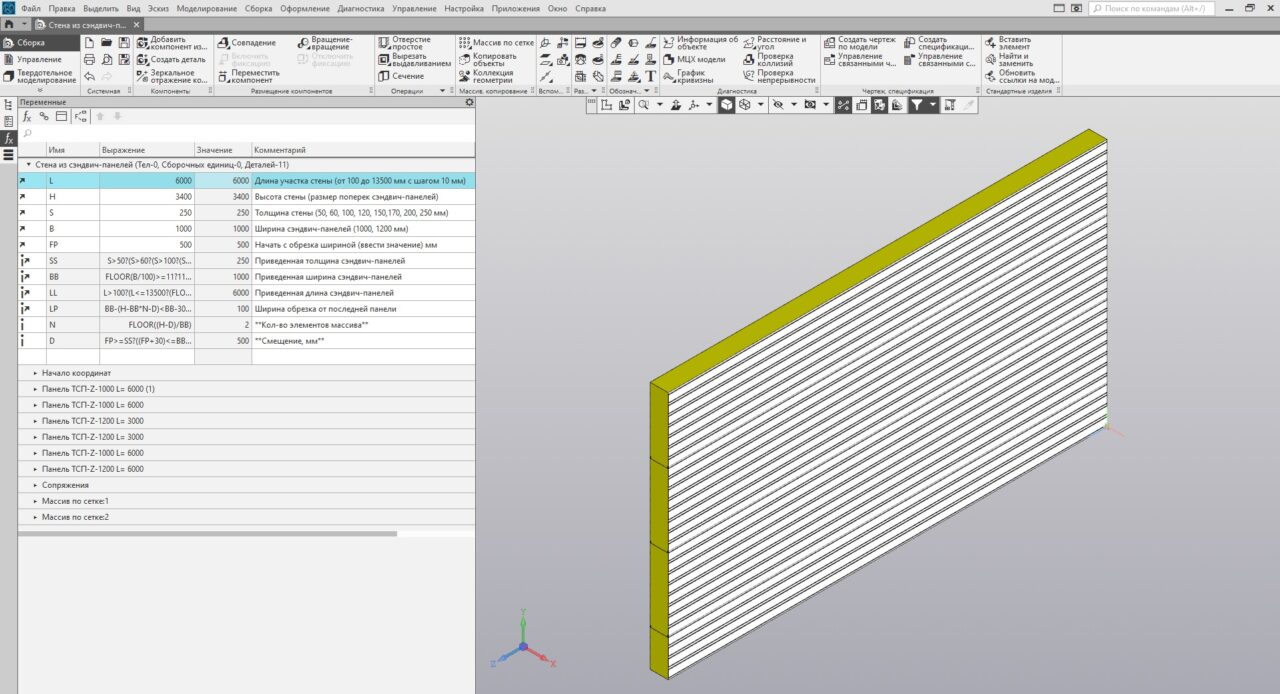

Ввод параметров производится в подписанные ячейки в таблице параметров сборки "Стена из сэндвич-панелей.a3d". После ввода необходимо перестроить модель (клавиша F5, или выбор "Перестроить" по клику ПКМ, или значок с башенным краном). Дальше - сохраняем под другим именем (или сохраняем в формате .stp для использования в других САПР), и применяем стену в проекте.

Изменение цвета стены производится выбором нужных тел или поверхностей, и изменением их свойств. В спецификации автоматически отображается марка панелей, длина и количество. В таблице параметров модели можно увидеть ширину отрезаемого остатка крайней панели. Масса соответствует реальным значениям.

Модель является удобным инструментом для архитекторов, проектировщиков, инженеров и специалистов по визуализации, позволяя значительно сократить время на моделирование ограждающих конструкций из сэндвич-панелей.
