Платформа для грузового автомобиля ISUZU FTS34SL-KDN

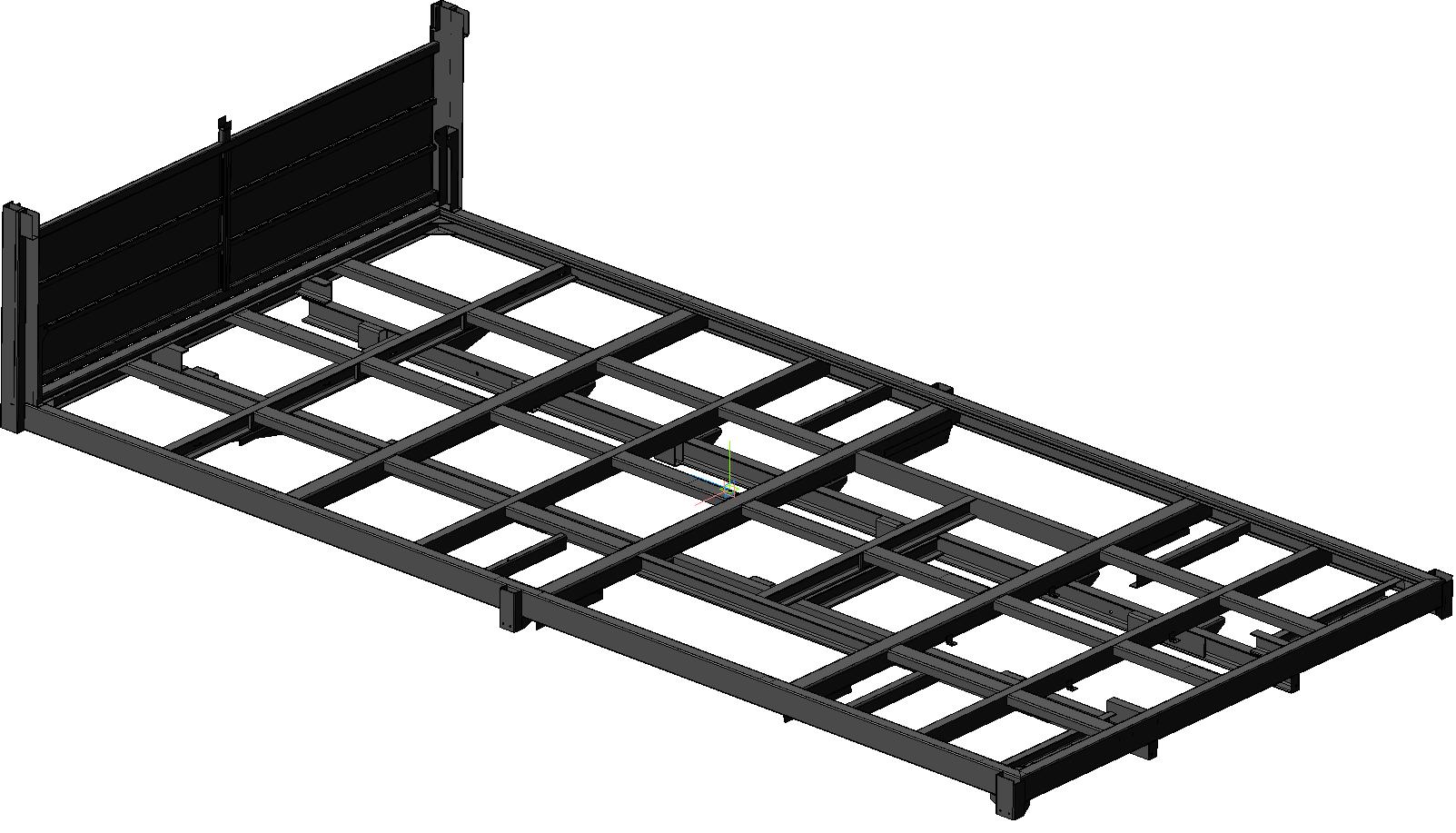

Платформа предназначена для установки на грузовой автомобиль ISUZU FTS34SL-KDN шириной 2400 мм. и длиной 5000 мм. Продольные лонжероны платформы выполнены из швеллера №10, поперечные балки выполнены из швеллеров №8 и квадратных труб размером сечения 80х80 мм. Платформа оборудована приваренным передним бортом высотой 650 мм.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16 SP1

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Платформа для грузового автомобиля ISUZU FTS34SL-KDN

Просмотр файлов
Платформа для автомобиля ISUZU FTS34SL-KDN\9_4шт_130х86_3мм_Деталь 8943298570.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Балка _ АВ708-0101006.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Балка _ АВ708-0101008.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Балка _ АВ708-0101016.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Балка _ АВ708-0101017.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Балка боковая _ АВ708-0101003.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Балка поперечная _ АВ708-0101001.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Балка поперечная _ АВ708-0101011.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Балка продольная _ АВ708-0101009.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Балка торцевая _ АВ708-0101004.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Балка центральная _ АВ708-0101002.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Вставка балки _ АВ708-0101020.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Держатель доски _ АВ708-0101039.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Деталь _ АВ708-0101014.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Закладная _ АВ708-0101040.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Закладная _ АВ708-0101041.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Карман задней стойки _ АВ708-0101024.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Косынка _ АВ708-0101042.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Кронштейн _ АВ708-0101019.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Кронштейн _ АВ708-0101021.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Кронштейн _ АВ708-0101025.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Кронштейн _ усилитель центральной стойки.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Кронштейн брызговика _ АВ708-0101005.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Кронштейн брызговика левый передний _ АВ708-0101007.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Кронштейн глушителя
Платформа для автомобиля ISUZU FTS34SL-KDN\Кронштейн лавки _ АВ708-0101036.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Кронштейн надставного борта _ АВ708-0101032.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Кронштейн надставного борта _ АВ708-0101037.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Надставка _ АВ708-0101038.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Накладка _ АВ708-0101033.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Направляющая переднего борта _ АВ708-0101027.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Опора стойки _ АВ708-0101026.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Платик _ АВ708-0101010.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Платформа на шасси ISUZU FTS34SL-KDN _ АВ708-0101000.a3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Полотно борта _ АВ708-0101030.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Полотно борта нижнее _ АВ708-0101031.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Скоба крепления электропроводки _ А091-3724190.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Скоба стойки _ АВ708-0101022.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Стойка передняя _ АВ708-0101025.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Стойка центральная _ АВ708-0101035.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Труба борта верхняя _ АВ708-0101029.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Труба борта нижняя _ АВ708-0101028.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Усиление балок _ АВ708-0101018.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Усилитель _ АВ708-0101014.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Усилитель _ АВ708-0101034.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Усилитель задней балки _ АВ708-0101013.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Усилитель настила _ АВ708-0101015.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Усилитель настила _ АВ708-0101023.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN\Усилитель передней балки _ АВ708-0101012.m3d
Платформа для автомобиля ISUZU FTS34SL-KDN
Платформа для автомобиля ISUZU FTS34SL-KDN\~$атформа на шасси ISUZU FTS34SL-KDN _ АВ708-0101000.a3~
Платформа для автомобиля ISUZU FTS34SL-KDN\Платформа на шасси ISUZU FTS34SL-KDN _ АВ708-0101000.jpg
