Платформа транспортная грузовая ПТГС железнодорожная со стойками

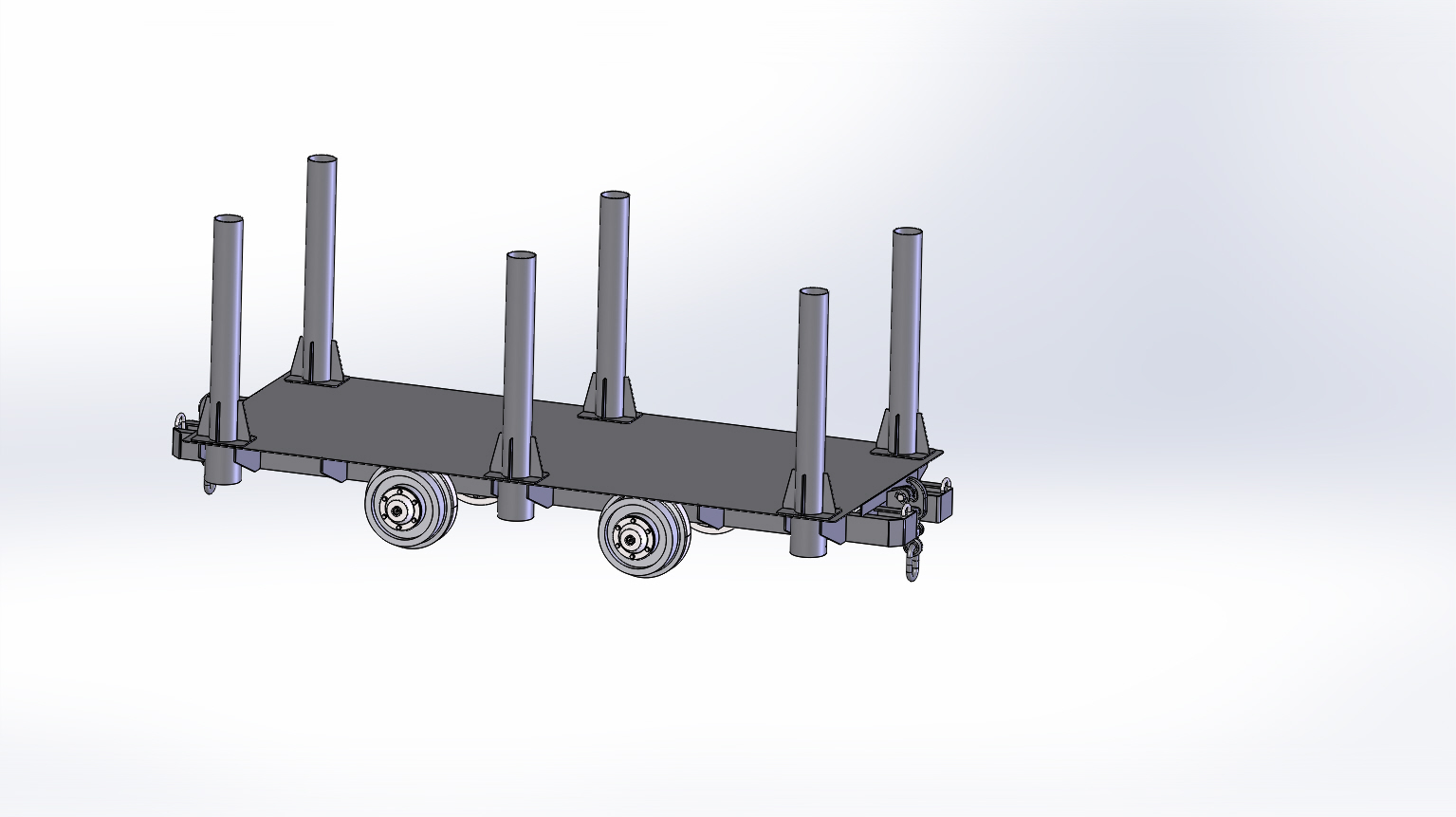

Платформа транспортная грузовая ПТГС со стойками служить для перевоза груза по узкоколейке и в шахтах. Масса платформы - 880 кг; объем перевозимого груза - 3 куб. м; масса перевозимого груза максимальная - 2 т.; ширина колее по рельсам - 900 мм. Габаритные размеры ДхШхВ - 3450х1320х1428. Сцепка крюковая ВТ-70, высота до оси сцепки от рельса - 365 мм.

Состав: 3D модель Сборка с чертежами и спецификациями.

Софт: SolidWorks 2019 SP5

Файлы:

Каталог
Промышленность
Добывающая, горная промышленность
Платформа транспортная грузовая ПТГС железнодорожная со стойками

01.000 Платформа транспортная грузовая ПТГС/

01.000 Платформа транспортная грузовая ПТГС/01.000 Платформа транспортная грузовая ПТГС.SLDASM

01.000 Платформа транспортная грузовая ПТГС/01.000 Платформа транспортная грузовая ПТГС.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.000 Платформа транспортная грузовая ПТГС.spfpdm

01.000 Платформа транспортная грузовая ПТГС/01.001 Настил.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.001 Настил.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.005 Ось.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.005 Ось.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.006 Болт.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.006 Болт.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.100 Рама.SLDASM

01.000 Платформа транспортная грузовая ПТГС/01.100 Рама.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.100 Рама.spfpdm

01.000 Платформа транспортная грузовая ПТГС/01.101 Балка.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.101 Балка.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.102 Балка.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.102 Балка.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.103 Связь.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.103 Связь.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.104 Связь.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.104 Связь.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.106 Пластина.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.106 Пластина.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.107 Пластина.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.107 Пластина.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.108 Связь.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.108 Связь.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.109 Накладка.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.109 Накладка.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.112 Проушина.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.112 Проушина.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.113 Пластина.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.113 Пластина.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.114 Пластина.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.114 Пластина.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.115 Пластина.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.115 Пластина.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.116 Пластина.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.116 Пластина.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.117 Пластина.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.117 Пластина.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.118 Ухо.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.118 Ухо.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.120 Стакан.SLDASM

01.000 Платформа транспортная грузовая ПТГС/01.120 Стакан.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.120 Стакан.spfpdm

01.000 Платформа транспортная грузовая ПТГС/01.121 Стакан.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.121 Стакан.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.122 Пластина.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.122 Пластина.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.123 Пластина.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.123 Пластина.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.200 Колесна пара.SLDASM

01.000 Платформа транспортная грузовая ПТГС/01.200 Колесна пара.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.200 Колесна пара.spfpdm

01.000 Платформа транспортная грузовая ПТГС/01.201 Ось.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.201 Ось.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.203 Шайба.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.203 Шайба.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.204 Кольцо лабиринтное.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.204 Кольцо лабиринтное.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.205 Втулка.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.205 Втулка.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.206 Втулка.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.206 Втулка.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.207 Прокладка.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.207 Прокладка.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.208 Крышка.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.208 Крышка.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.210 Колесо сварное.SLDASM

01.000 Платформа транспортная грузовая ПТГС/01.210 Колесо сварное.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.210 Колесо сварное.spfpdm

01.000 Платформа транспортная грузовая ПТГС/01.211 Колесо.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.211 Колесо.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.212 Сектор.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.212 Сектор.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.213 Косынка.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.213 Косынка.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.220 Крышка.SLDASM

01.000 Платформа транспортная грузовая ПТГС/01.220 Крышка.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.220 Крышка.spfpdm

01.000 Платформа транспортная грузовая ПТГС/01.220 Обод.SLDASM

01.000 Платформа транспортная грузовая ПТГС/01.220 Обод.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.220 Обод.spfpdm

01.000 Платформа транспортная грузовая ПТГС/01.221 Крышка.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.221 Крышка.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.222 Втулка.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.222 Втулка.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.225 Гайка М48х1,5.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.225 Гайка М48х1,5.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.300 Стойка.SLDASM

01.000 Платформа транспортная грузовая ПТГС/01.300 Стойка.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.300 Стойка.spfpdm

01.000 Платформа транспортная грузовая ПТГС/01.301 Труба.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.301 Труба.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.302 Ребро.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.302 Ребро.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.303 Пластина.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.303 Пластина.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/01.304 Ребро.SLDDRW

01.000 Платформа транспортная грузовая ПТГС/01.304 Ребро.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/_7313А_cage.sldprt

01.000 Платформа транспортная грузовая ПТГС/_7313А_ir.sldprt

01.000 Платформа транспортная грузовая ПТГС/_7313А_or.sldprt

01.000 Платформа транспортная грузовая ПТГС/_7313А_roller.sldprt

01.000 Платформа транспортная грузовая ПТГС/Болт М10-6gх30.88.019 ГОСТ 7798-70.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/Вертлюг.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/Гайка 2М48х3-6Н.8.019 ГОСТ 5919-73.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/Гайка М20-6Н.8.019 ГОСТ 5918-73.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/Звено цепи.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/Колпачок с фиксатором для прессмасленки.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/Крюк.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/Масленка 1.2.Ц6 ГОСТ 19853-74.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/Подшипник 7313А ГОСТ 27365-87.SLDASM

01.000 Платформа транспортная грузовая ПТГС/Проволока 6,0 ГОСТ 3282-74 L=130 мм.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/Проушина вертлюга.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/Проушина.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/Сцепка крюковая ВТ-70.SLDASM

01.000 Платформа транспортная грузовая ПТГС/Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/Шайба С.10.01.019 ГОСТ 11371-78.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/Шайба С.20.01.019 ГОСТ 11371-78.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/Шплинт 4х36.019 ГОСТ 397-79.SLDPRT

01.000 Платформа транспортная грузовая ПТГС/Шплинт 8х80.019 ГОСТ 397-79.SLDPRT
