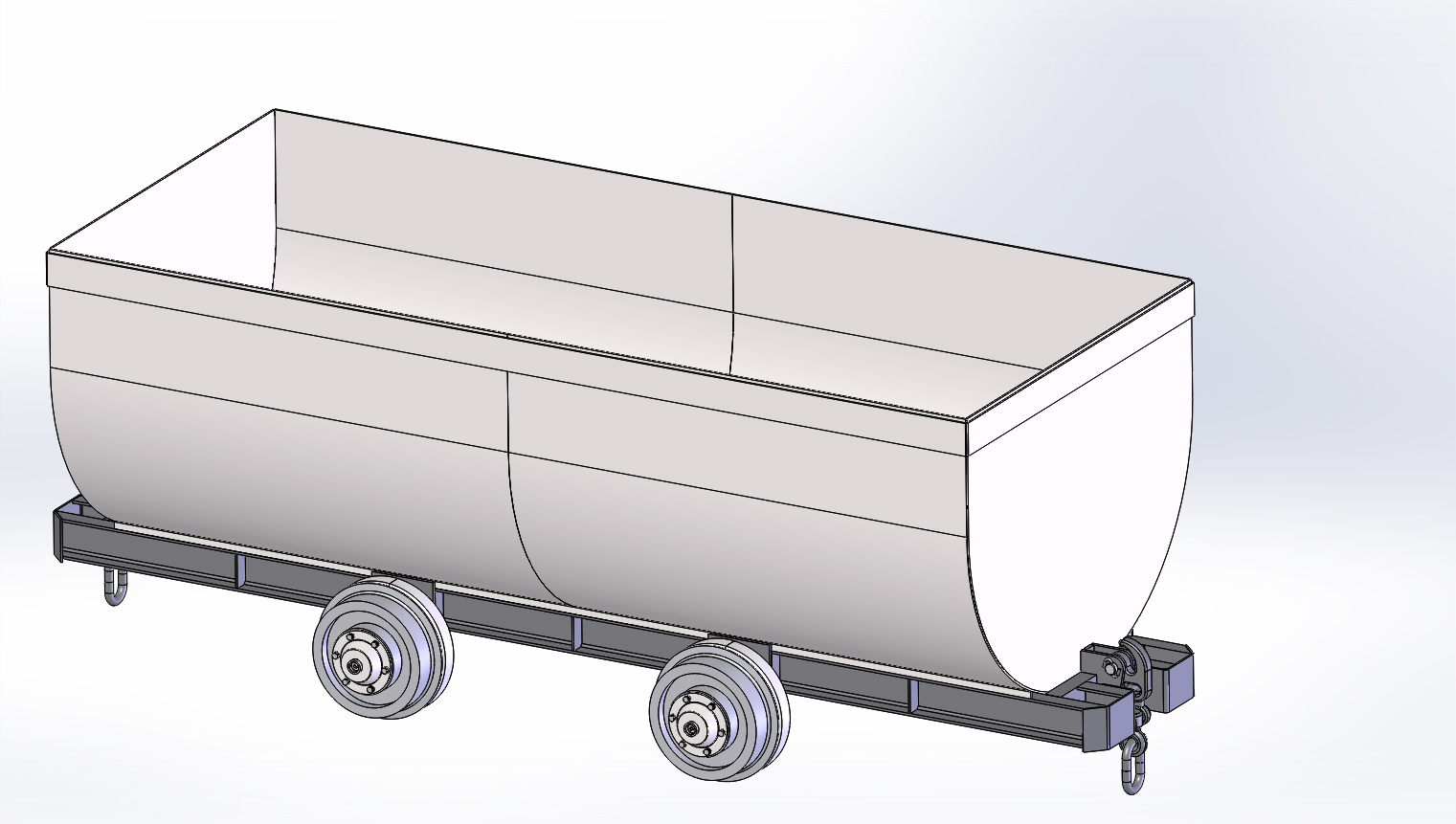

Вагонетка грузовая ВГ-3,3-900

Вагонетка шахтная типа ВГ предназначена для перевоза груза по узкоколейке и в шахтах. Масса вагонетки - 1105 кг; объем перевозимого груза - 3,3 куб. м; масса перевозимого груза максимальная - 6 т; ширина колее по рельсам - 900 мм. Габаритные размеры ДхШхВ - 3450х1320х1327; диаметр колеса по ободу катания, мм - 350. Сцепка крюковая ВТ-70, высота до оси сцепки от рельса - 365 мм.

Состав: 3D модель Сборка с чертежами и спецификациями.

Софт: SolidWorks 2019 SP5

Файлы:

01.000 Вагонетка грузовая ВГ-3,3-900/

01.000 Вагонетка грузовая ВГ-3,3-900/01.000 Вагонетка грузовая ВГ-3,3-900.SLDASM

01.000 Вагонетка грузовая ВГ-3,3-900/01.000 Вагонетка грузовая ВГ-3,3-900.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.000 Вагонетка грузовая ВГ-3,3-900.spfpdm

01.000 Вагонетка грузовая ВГ-3,3-900/01.001 Полоса.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.001 Полоса.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.002 Ось.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.002 Ось.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.003 Болт.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.003 Болт.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.100 Рама.SLDASM

01.000 Вагонетка грузовая ВГ-3,3-900/01.100 Рама.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.100 Рама.spfpdm

01.000 Вагонетка грузовая ВГ-3,3-900/01.101 Балка.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.101 Балка.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.102 Балка.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.102 Балка.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.103 Пластина.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.103 Пластина.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.104 Пластина.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.104 Пластина.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.105 Проушина.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.105 Проушина.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.106 Швеллер.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.106 Швеллер.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.107 Балка.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.107 Балка.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.108 Пластина.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.108 Пластина.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.109 Пластина.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.109 Пластина.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.111 Пластина.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.111 Пластина.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.112 Пластина.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.112 Пластина.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.113 Пластина.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.113 Пластина.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.114 Пластина.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.114 Пластина.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.200 Колесна пара.SLDASM

01.000 Вагонетка грузовая ВГ-3,3-900/01.200 Колесна пара.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.200 Колесна пара.spfpdm

01.000 Вагонетка грузовая ВГ-3,3-900/01.201 Ось.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.201 Ось.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.203 Шайба.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.203 Шайба.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.204 Кольцо лабиринтное.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.204 Кольцо лабиринтное.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.205 Втулка.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.205 Втулка.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.206 Втулка.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.206 Втулка.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.207 Прокладка.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.207 Прокладка.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.208 Крышка.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.208 Крышка.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.210 Колесо сварное.SLDASM

01.000 Вагонетка грузовая ВГ-3,3-900/01.210 Колесо сварное.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.210 Колесо сварное.spfpdm

01.000 Вагонетка грузовая ВГ-3,3-900/01.211 Колесо.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.211 Колесо.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.213 Косынка.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.213 Косынка.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.220 Обод.SLDASM

01.000 Вагонетка грузовая ВГ-3,3-900/01.220 Обод.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.220 Обод.spfpdm

01.000 Вагонетка грузовая ВГ-3,3-900/01.221 Сектор.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.221 Сектор.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.230 Крышка.SLDASM

01.000 Вагонетка грузовая ВГ-3,3-900/01.230 Крышка.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.230 Крышка.spfpdm

01.000 Вагонетка грузовая ВГ-3,3-900/01.231 Крышка.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.231 Крышка.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.232 Втулка.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.232 Втулка.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.300 Кузов.SLDASM

01.000 Вагонетка грузовая ВГ-3,3-900/01.300 Кузов.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.300 Кузов.spfpdm

01.000 Вагонетка грузовая ВГ-3,3-900/01.301 Лист.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.301 Лист.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.302 Стенка.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.302 Стенка.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.303 Полоса.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.303 Полоса.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/01.304 Полоса.SLDDRW

01.000 Вагонетка грузовая ВГ-3,3-900/01.304 Полоса.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/_7313А_cage.sldprt

01.000 Вагонетка грузовая ВГ-3,3-900/_7313А_ir.sldprt

01.000 Вагонетка грузовая ВГ-3,3-900/_7313А_or.sldprt

01.000 Вагонетка грузовая ВГ-3,3-900/_7313А_roller.sldprt

01.000 Вагонетка грузовая ВГ-3,3-900/Болт М10-6gх30.88.019 ГОСТ 7798-70.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/Вертлюг.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/Гайка 2М48х3-6Н.8.019 ГОСТ 5919-73.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/Гайка М20-6Н.8.019 ГОСТ 5918-73.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/Звено цепи.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/Колпачок с фиксатором для прессмасленки.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/Крюк.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/Масленка 1.2.Ц6 ГОСТ 19853-74.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/Подшипник 7313А ГОСТ 27365-87.SLDASM

01.000 Вагонетка грузовая ВГ-3,3-900/Проволока 6,0 ГОСТ 3282-74 L=130 мм.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/Проушина вертлюга.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/Проушина.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/Сцепка крюковая ВТ-70.SLDASM

01.000 Вагонетка грузовая ВГ-3,3-900/Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/Шайба А.10.01.019 ГОСТ 11371-78.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/Шайба А.20.01.019 ГОСТ 11371-78.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/Шплинт 4х40.019 ГОСТ 397-79.SLDPRT

01.000 Вагонетка грузовая ВГ-3,3-900/Шплинт 8х80.019 ГОСТ 397-79.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Вагонетка грузовая ВГ-3,3-740 с цилиндрическими колесами (без реборд)

Рейтинг: 200

Софт: SolidWorks 2019 SP5

Состав: 3D модель Сборка с чертежами и

Вагонетка грузовая ВГ-3,3-740 с цилиндрическими колесами (без реборд)

Рейтинг: 20

Софт: AutoCAD 2007

Состав: Чертеж общего вида

1001

Вагонетка ВГ-1,2

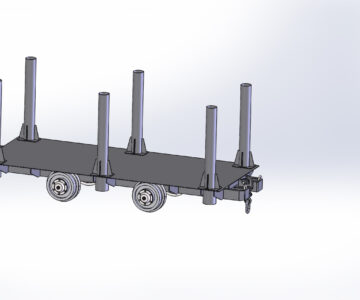

Платформа транспортная грузовая ПТГС железнодорожная со стойками
