Площадка для обслужиания бака промывки компрессора

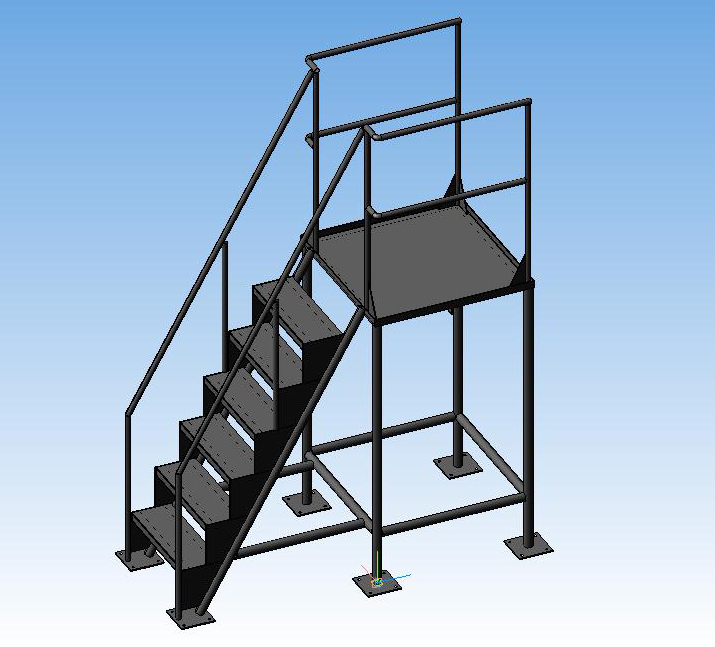

Чертежи площадки обслуживания бака промывки компрессора (БПК) были изготовлены по заявке обслуживающего персонала одного из подразделений предприятия с целью облегчить доступ к вентилю БПК, находящемуся на высоте около 2,5 метров над уровнем пола. Площадка спроектирована с учетом имеющихся на складе предприятия материалов и предназначена для использования в закрытых помещениях, однако, как видно из рисунка, незначительная модернизация позволит использовать ее где угодно.

Состав: 3D сборка, чертежи для изготовления

Софт: КОМПАС-3D 14

Файлы:
ПЛП-222-Площадка для бака промывки компрессора/
ПЛП-222-Площадка для бака промывки компрессора/Сборка рамки для пола.a3d
ПЛП-222-Площадка для бака промывки компрессора/ПЛП-222.00.00.00 СБ Площадка для БПК.cdw
ПЛП-222-Площадка для бака промывки компрессора/Лист 5,0х930х930.m3d
ПЛП-222-Площадка для бака промывки компрессора/ПЛП-222.00.00.03 Поручень.cdw
ПЛП-222-Площадка для бака промывки компрессора/Труба 51х5х1650.m3d
ПЛП-222-Площадка для бака промывки компрессора/Ступенька для лестницы.m3d
ПЛП-222-Площадка для бака промывки компрессора/ПЛП-222.00.00.01 Ступенька.cdw
ПЛП-222-Площадка для бака промывки компрессора/Труба 51х5х1950 под углом.m3d
ПЛП-222-Площадка для бака промывки компрессора/ПЛП-222.00.00.02 Косынка.cdw
ПЛП-222-Площадка для бака промывки компрессора/Сборка лестницы 60 град..a3d
ПЛП-222-Площадка для бака промывки компрессора/Чертеж лестницы 60 град.cdw
ПЛП-222-Площадка для бака промывки компрессора/Труба 51х5х850 для жесткости.m3d
ПЛП-222-Площадка для бака промывки компрессора/Сборка площадки.a3d
ПЛП-222-Площадка для бака промывки компрессора/ПЛП-222.00.00.04 Перекладина.cdw
ПЛП-222-Площадка для бака промывки компрессора/Сборка поручни.a3d
ПЛП-222-Площадка для бака промывки компрессора/заявка на материалы.doc
ПЛП-222-Площадка для бака промывки компрессора/Поручень 32х3х930.m3d
ПЛП-222-Площадка для бака промывки компрессора/Труба 51х5 для жесткости.m3d
ПЛП-222-Площадка для бака промывки компрессора/Уголок 45х5х940 .m3d
ПЛП-222-Площадка для бака промывки компрессора/Углок 45х5х950.m3d
ПЛП-222-Площадка для бака промывки компрессора/Косынка для стоек.m3d
ПЛП-222-Площадка для бака промывки компрессора/Лист 7,0 под ножки.m3d
ПЛП-222-Площадка для бака промывки компрессора/Труба 32х3х820.m3d
ПЛП-222-Площадка для бака промывки компрессора/Труба 32х3х1150.m3d
ПЛП-222-Площадка для бака промывки компрессора/Перило для лестницы 32х3х2195.m3d
