Площадка обслуживающая

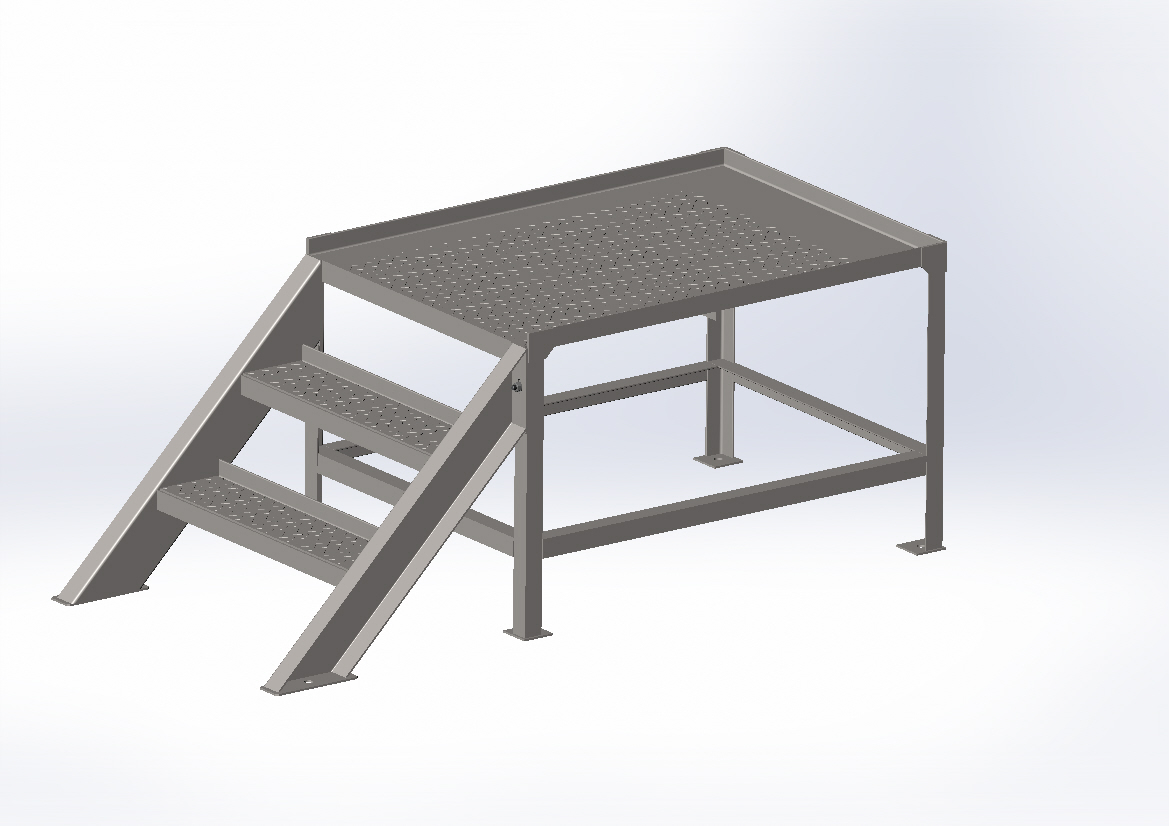

Площадка для обслуживания оборудования на небольшой высоте. Размеры 1000х700 мм. Высота площадки H=600 мм. Угол наклона лестницы 60 градусов. Настил площадки и ступеней лестницы - лист с чечевичный рифлением.

Состав: 3D сборка

Софт: SolidWorks 2012

Файлы:
Площадка обслуживающая/
Площадка обслуживающая/Платик опоры_40х40.SLDPRT
Площадка обслуживающая/Поперечина_40х40х4_708.SLDPRT
Площадка обслуживающая/Настил ступеньки_625х140.SLDPRT
Площадка обслуживающая/Уголок опорный_40х40х4_1018.SLDPRT
Площадка обслуживающая/Уголок опорный_40х40х4_1018_зерк.SLDPRT
Площадка обслуживающая/Площадка обслуживаюшая_СБ.SLDASM
Площадка обслуживающая/Болт М10х25 ГОСТ 7798.SLDPRT
Площадка обслуживающая/Уголок опорный_40х40х4_638.SLDPRT
Площадка обслуживающая/Настил_700х1000.SLDPRT
Площадка обслуживающая/Стойка_40х40х4_588 с отв._зерк.SLDPRT
Площадка обслуживающая/Поперечина_40х40х4_928.SLDPRT
Площадка обслуживающая/Косоур гнутый левый_СБ.SLDASM
Площадка обслуживающая/Опорная балка_40х40х4_298.SLDPRT
Площадка обслуживающая/Гайка М10 ГОСТ 5915.SLDPRT
Площадка обслуживающая/Лист опорный_44х180.SLDPRT
Площадка обслуживающая/Лист опорный_60х200.SLDPRT
Площадка обслуживающая/Стойка_40х40х4_588.SLDPRT
Площадка обслуживающая/Площадка_2 вариант.SLDASM
Площадка обслуживающая/Опорная балка_40х40х4_335.SLDPRT
Площадка обслуживающая/Пластина площадки_80х80.SLDPRT
Площадка обслуживающая/Шайба 1-10 ГОСТ 11371-78.SLDPRT
Площадка обслуживающая/Лестница.SLDASM
Площадка обслуживающая/Косоур гнутый_120х40_800.SLDPRT
Площадка обслуживающая/Уголок лестницы_40х40х4_628.SLDPRT
Площадка обслуживающая/Стойка_40х40х4_588 с отв..SLDPRT
Площадка обслуживающая/Опорная балка_40х40х4_929.SLDPRT
Площадка обслуживающая/Косоур гнутый правый_СБ.SLDASM
Площадка обслуживающая/Уголок опорный_40х40х4_718.SLDPRT
