Площадка для загрузки известняка в автомобильный транспорт с откидным трапом

Эстакада с площадкой предназначена для доступа обслуживающего персонала, осуществляющего загрузку известняка молотого в цементовоз. Загрузка материала осуществляется по трубе диаметром 219 мм (с закрепленной на ее окончании гофротрубой) сверху в полуприцеп для перевозки сыпучих грузов. На эстакаде проектом предусмотрено консольная часть, которая должна находиться над горловиной полуприцепа, а также выполнено укрытие над площадкой для защиты от осадков. Эстакада расположена возле силоса V=1000 м3.

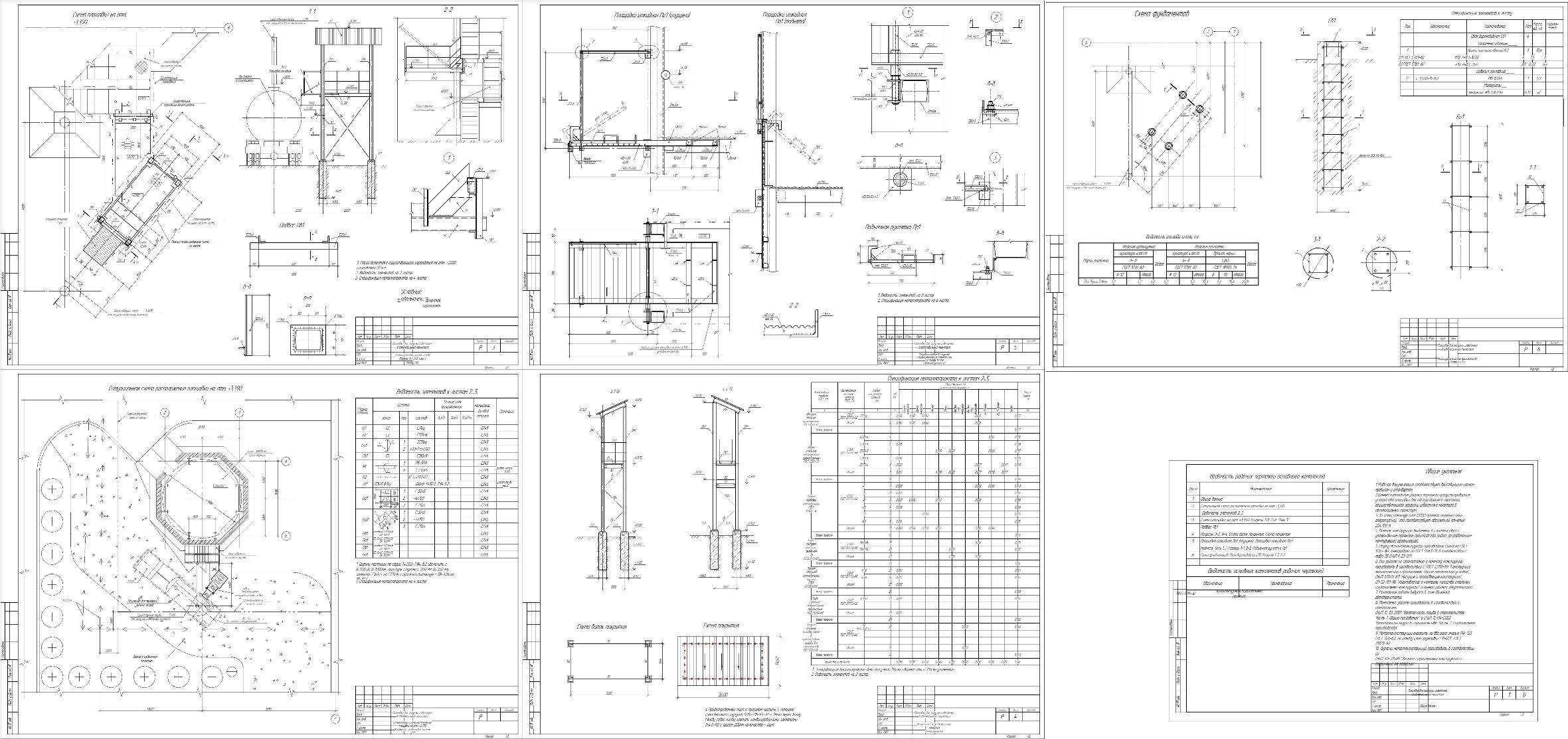

Состав чертежей (6 листов: 1 лист формата А3 и 5 листов формата А2):
1. Общие данные
2. Ситуационная схема расположения площадки на отм. +3,390. Ведомость элементов 2...5
3. Схема площадки на отм. +3,390. Разрезы 1-1, 2-2. Узел 1. Подвес Пв1
4. Разрезы 3-3, 4-4. Схема балок покрытия. Схема покрытия

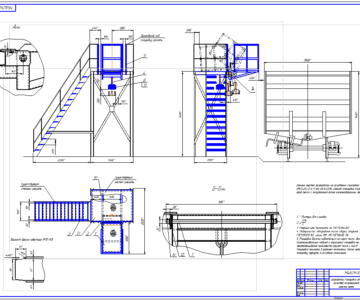

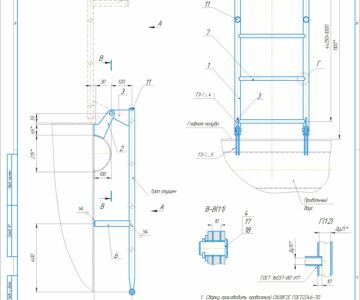

5. Площадка откидная По1 (опущена). Площадка откидная По1 (поднята). Узлы 1...3. Разрезы 1-1, 2-2. Подъемная рукоятка Пр1
6. Схема фундаментов. Свая буронабивная Сб1. Разрезы 1-1, 2-2
