Площадка обслуживания емкости фильтровальной установки

221

1548

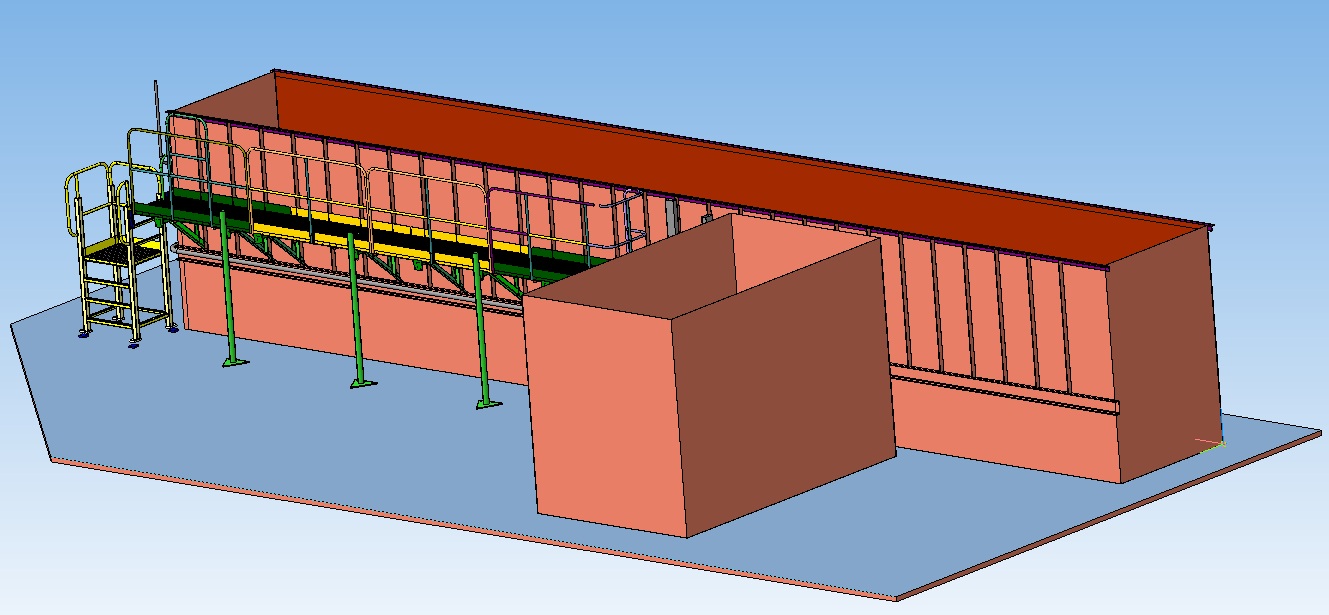

3D модель Площадка обслуживания емкости фильтровальной установки

Площадка обслуживания предназначена для визуального контроля работы фильтровальной установки, а также для проведения регламентных работ по ее обслуживанию. Высота верхней кромки бака емкости фильтровальной установки Н1=2600 мм, высота от уровня пола до настила площадки обслуживания Н2=1600 мм. Для подъема используется промежуточная площадка высотой Н3= 1000 мм.
Габаритный размер площадки обслуживания по длине L= 8000 мм

3D Модели Лестница Обслуживание Ограждение перила Площадка помост Решетка

Автор

Александр

Дата

04.11.2015

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 13 SP2 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

3Д 517 СБОРКИ
- 3342 000 0301 000.m3d
- Секция 1800
  - Секция 1800 в сборе.a3d
  - Секция 1800 Детали
    - Перемычка 870.m3d
    - Уголок 40.m3d
    - Поручень средний.m3d
    - Бортик 1800.m3d
    - РАМА 1800.a3d
    - Перем 680.m3d
    - Уг 40х1800.m3d
    - Платики.m3d
- Секция вставка
  - Секция вставка.a3d
  - вставка ДЕТАЛИ
    - Перила 270.m3d
    - Перемычка 260.m3d
    - Стенка 300.m3d
    - Уг 40х302.m3d
- Секция СТОП
  - СТОП детали
    - поручень СТОП.a3d
    - поручень 2.m3d
    - Поручень 1.m3d
    - Поручень 3.m3d
    - Перемычка 705.m3d
    - Стенка СТОП.m3d
  - Секция СТОП.a3d
- Решетка
  - РЕШЕТКА 600х335.a3d
  - 0.5 РЕШЕТКА 600х335.a3d
  - Планка 517.m3d
  - Пруток 517.m3d
- Фильтрустановка
  - ФУ детали
    - Уг 14120.m3d
    - КОРПУС ФУ.m3d
    - ТРУБА 50.m3d
    - ВОЗДУХ ФУ.m3d
  - ФУ СБОРКА.a3d
- Секция ВХОД
  - СЕКЦИЯ ДЕТАЛИ
    - Перила 26,8х1710.m3d
    - Стойка d26,8х1020.m3d
    - Перем. d26,8х570.m3d
    - Поруч 26,8х580.m3d
    - Стенка 135х1810.m3d
    - Стойка 26,8х500.m3d
    - Уголок 20х20х3.m3d
    - перемычка СТОП.m3d
  - Секция ВХОД.a3d
  - РАМА ВХОД
    - РАМА ДЕТАЛИ
      - стенка 40х680.m3d
      - УГ 40х1814 2.m3d
      - УГ 40х1814.m3d
    - РАМА ВХОД.a3d
  - Секция ВХОД.cdw
- 3342 030 Стойка 1800.m3d
- Помост
  - ПОМОСТ 517.a3d
  - ПОМОСТ ДЕТАЛИ
    - СТОЙКА 2
      - стойка 2 ДЕТАЛИ

        Пята.m3d

        Стойка 65Ух1570.m3d
      - Стойка 2 (1570).a3d
    - Решетка
      - РЕШЕТКА 600х335.a3d
      - Планка 517.m3d
      - Пруток 517.m3d
    - ПЛОЩАДКА ДЕТАЛИ
      - Заглушка.m3d
      - Уг 40х680.m3d
      - Стойка 280.m3d
      - Поручень 2.m3d
      - УГ 40х610.m3d
      - Крышка.m3d
      - Поручень 1.m3d
      - РАМА ПЛОЩ.a3d
      - поручень верт 1.m3d
    - СТОЙКА 1
      - Стойка 1 (970).a3d
      - стойка 1 ДЕТАЛИ

        Пята.m3d

        Опора-шайба.m3d

        Стойка 65Ух970.m3d
    - СТОЙКА 3
      - стойка 3 ДЕТАЛИ

        Пята.m3d

        Опора-шайба.m3d

        Труба 60х1570.m3d
      - Стойка 3.a3d
- Кронштейн
  - Кроншт 517 ДЕТАЛИ
    - УГОЛОК 1.m3d
    - Деталь 2.m3d
    - Деталь 3.m3d
    - Платик.m3d
  - Кроншт 517_01 ДЕТАЛИ
    - Деталь 3_ 01.m3d
    - Деталь 2_01.m3d
  - Кронштейн 517.cdw
  - Кронштейн 517.a3d
  - Кроншт 517_ 01.a3d
3Д 517 ДЕТАЛИ
- Кроншт 2.m3d
- Кроншт 1.m3d
3399 517 (2) СБ.a3d
