Площадка обслуживания h=2,3м

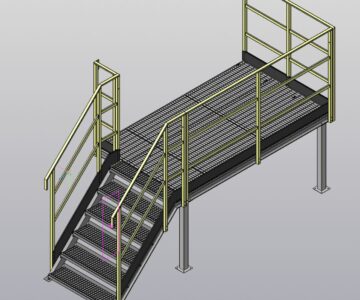

Площадка обслуживания разборная. Высота пола площадки 2300 мм. Габаритный размер (ДхШхВ) 2500х900х3300 мм. В архиве имеется комплект чертежей.

Состав: 3D Сборка, есть модель в STEP, чертежи

Софт: SolidWorks 2012

Файлы:
08.01.000 СБ - Площадка обслуживания.STEP
08.01.000 СБ - Площадка/
08.01.000 СБ - Площадка/08.01.312 - Поперечина.SLDPRT
08.01.000 СБ - Площадка/08.01.101 - Настил.SLDPRT
08.01.000 СБ - Площадка/08.01.300 СБ - Лестница.SLDASM
08.01.000 СБ - Площадка/08.01.323 - Заглушка.SLDDRW
08.01.000 СБ - Площадка/08.01.203 - Ребро.SLDPRT
08.01.000 СБ - Площадка/Шайба A16 ГОСТ 11371-78.sldprt
08.01.000 СБ - Площадка/08.01.321 - Направляющая.SLDPRT
08.01.000 СБ - Площадка/08.01.201 - Труба.SLDDRW
08.01.000 СБ - Площадка/Болт M10x100 ГОСТ 7798-70.SLDPRT
08.01.000 СБ - Площадка/08.01.335 - Стойка.SLDDRW
08.01.000 СБ - Площадка/08.01.106 - Кронштейн.SLDDRW
08.01.000 СБ - Площадка/08.01.311 - Направляющая.SLDPRT
08.01.000 СБ - Площадка/08.01.400-01 СБ - Перила.SLDDRW
08.01.000 СБ - Площадка/08.01.300 СБ - Лестница.SLDDRW
08.01.000 СБ - Площадка/08.01.320 СБ - Перила.SLDASM
08.01.000 СБ - Площадка/08.01.402 - Стойка перил малая.SLDDRW
08.01.000 СБ - Площадка/08.01.311 - Направляющая.SLDDRW
08.01.000 СБ - Площадка/08.01.200 СБ - Стойка.SLDASM
08.01.000 СБ - Площадка/08.01.503 - Кронштейн.SLDPRT
08.01.000 СБ - Площадка/08.01.000 СБ - Площадка обслуживания.SLDDRW
08.01.000 СБ - Площадка/08.01.320 СБ - Перила.SLDDRW
08.01.000 СБ - Площадка/08.01.106 - Кронштейн.SLDPRT
08.01.000 СБ - Площадка/Гайка M10 ГОСТ 5915-70.sldprt
08.01.000 СБ - Площадка/08.01.322 - Стойка.SLDDRW
08.01.000 СБ - Площадка/08.01.401 - Стойка перил.SLDDRW
08.01.000 СБ - Площадка/08.01.104 - Ребро.SLDDRW
08.01.000 СБ - Площадка/08.01.324 - Стойка.SLDDRW
08.01.000 СБ - Площадка/08.01.107 - Ребро.SLDPRT
08.01.000 СБ - Площадка/08.01.503 - Кронштейн.SLDDRW
08.01.000 СБ - Площадка/08.01.312 - Поперечина.SLDDRW
08.01.000 СБ - Площадка/08.01.103 - Косынка.SLDDRW
08.01.000 СБ - Площадка/08.01.331 - Направляющая.SLDDRW
08.01.000 СБ - Площадка/08.01.110 СБ - Каркас рамы.SLDPRT
08.01.000 СБ - Площадка/08.01.000 СБ - Площадка обслуживания.SLDASM
08.01.000 СБ - Площадка/08.01.406 - Перемычка.SLDPRT
08.01.000 СБ - Площадка/08.01.315 - Лист.SLDPRT
08.01.000 СБ - Площадка/08.01.103 - Косынка.SLDPRT
08.01.000 СБ - Площадка/08.01.203 - Ребро.SLDDRW
08.01.000 СБ - Площадка/08.01.101 - Настил.SLDDRW
08.01.000 СБ - Площадка/08.01.402 - Стойка перил малая.SLDPRT
08.01.000 СБ - Площадка/08.01.107 - Ребро.SLDDRW
08.01.000 СБ - Площадка/08.01.400-01 СБ - Перила.SLDASM
08.01.000 СБ - Площадка/08.01.504 - Перемычка.SLDDRW
08.01.000 СБ - Площадка/08.01.403 - Перила.SLDDRW
08.01.000 СБ - Площадка/08.01.505 - Борт.SLDDRW
08.01.000 СБ - Площадка/08.01.314 - Поперечина.SLDPRT
08.01.000 СБ - Площадка/Болт M16x50 ГОСТ 7798-70.sldprt
08.01.000 СБ - Площадка/08.01.102 - Площадка.SLDDRW
08.01.000 СБ - Площадка/08.01.102 - Площадка.SLDPRT
08.01.000 СБ - Площадка/08.01.202 - Основание.SLDPRT
08.01.000 СБ - Площадка/08.01.407 - Борт.SLDPRT
08.01.000 СБ - Площадка/08.01.400 СБ - Перила.SLDDRW
08.01.000 СБ - Площадка/08.01.313 - Лист.SLDDRW
08.01.000 СБ - Площадка/08.01.403 - Перила.SLDPRT
08.01.000 СБ - Площадка/Болт M10x70 ГОСТ 7798-70.SLDPRT
08.01.000 СБ - Площадка/Шайба 10 ГОСТ 6402-70.sldprt
08.01.000 СБ - Площадка/08.01.321 - Направляющая.SLDDRW
08.01.000 СБ - Площадка/08.01.314 - Поперечина.SLDDRW
08.01.000 СБ - Площадка/Шайба 16 ГОСТ 6402-70.sldprt
08.01.000 СБ - Площадка/08.01.331 - Направляющая.SLDPRT
08.01.000 СБ - Площадка/08.01.313 - Лист.SLDPRT
08.01.000 СБ - Площадка/08.01.301-01 - Направляющая.SLDPRT
08.01.000 СБ - Площадка/08.01.310-01 СБ - Ступенька.SLDASM
08.01.000 СБ - Площадка/08.01.502 - Перила.SLDPRT
08.01.000 СБ - Площадка/08.01.104 - Ребро.SLDPRT
08.01.000 СБ - Площадка/08.01.100 СБ - Рама площадки.SLDASM
08.01.000 СБ - Площадка/08.01.404 - Стойка перил.SLDPRT
08.01.000 СБ - Площадка/08.01.202 - Основание.SLDDRW
08.01.000 СБ - Площадка/08.01.302 - Полоса.SLDPRT
08.01.000 СБ - Площадка/08.01.330 СБ - Перила.SLDASM
08.01.000 СБ - Площадка/08.01.100 СБ - Рама площадки.SLDDRW
08.01.000 СБ - Площадка/08.01.105 - Кронштейн.SLDPRT
08.01.000 СБ - Площадка/08.01.332 - Стойка.SLDPRT
08.01.000 СБ - Площадка/08.01.322 - Стойка.SLDPRT
08.01.000 СБ - Площадка/08.01.110 СБ - Каркас рамы.SLDDRW
08.01.000 СБ - Площадка/08.01.301 - Направляющая.SLDPRT
08.01.000 СБ - Площадка/08.01.501 - Перила.SLDDRW
08.01.000 СБ - Площадка/08.01.504 - Перемычка.SLDPRT
08.01.000 СБ - Площадка/08.01.406 - Перемычка.SLDDRW
08.01.000 СБ - Площадка/08.01.310-01 СБ - Ступенька.SLDDRW
08.01.000 СБ - Площадка/08.01.500 СБ - Перила.SLDDRW
08.01.000 СБ - Площадка/08.01.404 - Стойка перил.SLDDRW
08.01.000 СБ - Площадка/08.01.500 СБ - Перила.SLDASM
08.01.000 СБ - Площадка/08.01.407 - Борт.SLDDRW
08.01.000 СБ - Площадка/08.01.301 - Направляющая.SLDDRW
08.01.000 СБ - Площадка/08.01.302 - Полоса.SLDDRW
08.01.000 СБ - Площадка/08.01.400 СБ - Перила.SLDASM
08.01.000 СБ - Площадка/08.01.334 - Стойка.SLDPRT
08.01.000 СБ - Площадка/08.01.330 СБ - Перила.SLDDRW
08.01.000 СБ - Площадка/08.01.303 - Ухо.SLDPRT
08.01.000 СБ - Площадка/08.01.324 - Стойка.SLDPRT
08.01.000 СБ - Площадка/Шайба A10 ГОСТ 11371-78.sldprt
08.01.000 СБ - Площадка/08.01.335 - Стойка.SLDPRT
08.01.000 СБ - Площадка/08.01.505 - Борт.SLDPRT
08.01.000 СБ - Площадка/Гайка M16 ГОСТ 5915-70.sldprt
08.01.000 СБ - Площадка/08.01.315 - Лист.SLDDRW
08.01.000 СБ - Площадка/08.01.501 - Перила.SLDPRT
08.01.000 СБ - Площадка/08.01.310 СБ - Ступенька.SLDDRW
08.01.000 СБ - Площадка/08.01.332 - Стойка.SLDDRW
08.01.000 СБ - Площадка/08.01.323 - Заглушка.SLDPRT
08.01.000 СБ - Площадка/08.01.502 - Перила.SLDDRW
08.01.000 СБ - Площадка/08.01.401 - Стойка перил.SLDPRT
08.01.000 СБ - Площадка/08.01.201 - Труба.SLDPRT
08.01.000 СБ - Площадка/08.01.310 СБ - Ступенька.SLDASM
08.01.000 СБ - Площадка/Болт M10x60 ГОСТ 7798-70.SLDPRT
08.01.000 СБ - Площадка/08.01.200 СБ - Стойка.SLDDRW
08.01.000 СБ - Площадка/08.01.303 - Ухо.SLDDRW
08.01.000 СБ - Площадка/08.01.334 - Стойка.SLDDRW
08.01.000 СБ - Площадка/08.01.105 - Кронштейн.SLDDRW
