Площадка обслуживания с вертикальной лестницей.

115

250

Чертеж Площадка обслуживания с вертикальной лестницей.

Площадка обслуживания. Размер площадки в плане 6000х1740. Высота площадки 3200. В состав металлической площадки входят: 1)Балки с угловой подрезкой; 2)Балки промежуточные; 3)Стойки; 4)Распорки; 5)Лестница наклонная и вертикальная внутренняя; 6)Ограждение. Все сборочные единицы соединенные между собой пластинами на болтах и на сварке.

"Стойка плиточная" #защитноеограждение #ТехнологическаяПлощадка балочная площадка лестница стремянка металлический каркас Металлоконструкции Пласт усиление балки перекрытия

Автор

Георгий Николаев

Дата

23.03.2025

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Балка У.a3d
Верхняя пластина колонны.m3d
Вставка.m3d
Вставка перил.m3d
Двутавр 20К2.m3d
Двутавр 24М.m3d
НГК.305163.ПБ1-Балка промежуточная.a3d
НГК.305163.ПЛ12-Настил из листа с чечевичным рифлениемcorrect.m3d
НГК.305163.Ст1-Стойка площадки.a3d
НГК.305163.У1 СБ - Укосина.a3d
НГК 010101 - Лестница вертикальная с ограждением.a3d
НГК 010101 - Полоса ограждения 40х2.m3d
НГК 010101 - Прут ограждения 4.m3d
Нижняя пластина колонны.m3d
Обортовка.m3d

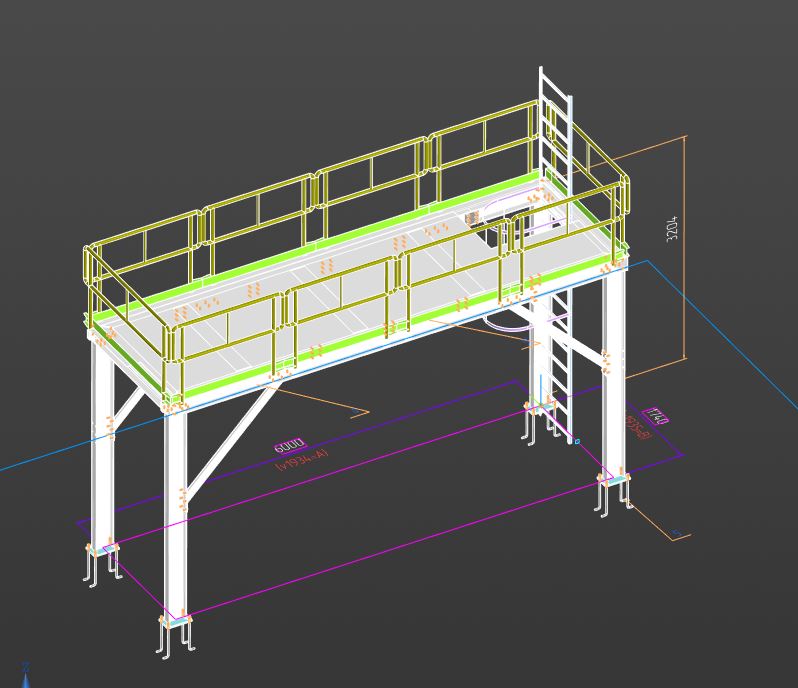

Общий вид площадки.jpg
Ограждение съёмное.a3d
Пл-2.a3d
Пластина балки 30К2@_Лист $d 16x1500x7000 ГОСТ 10885-85;(Ст3сп+12Х18Н10Т)$@_300 x 230 S = 16 ммcorrect_3.m3d
Пластина консоли .m3d
Профиль@Уголок $d 25x4 ГОСТ 8509-93;Ст0 ГОСТ 535-2005$@L = 700 мм.m3d
Профиль@Уголок $d 35x4 ГОСТ 8509-93;A ГОСТ 5521-93$@L = 1000 мм.m3d
