Площадка перегрузочная (3-D сборка)

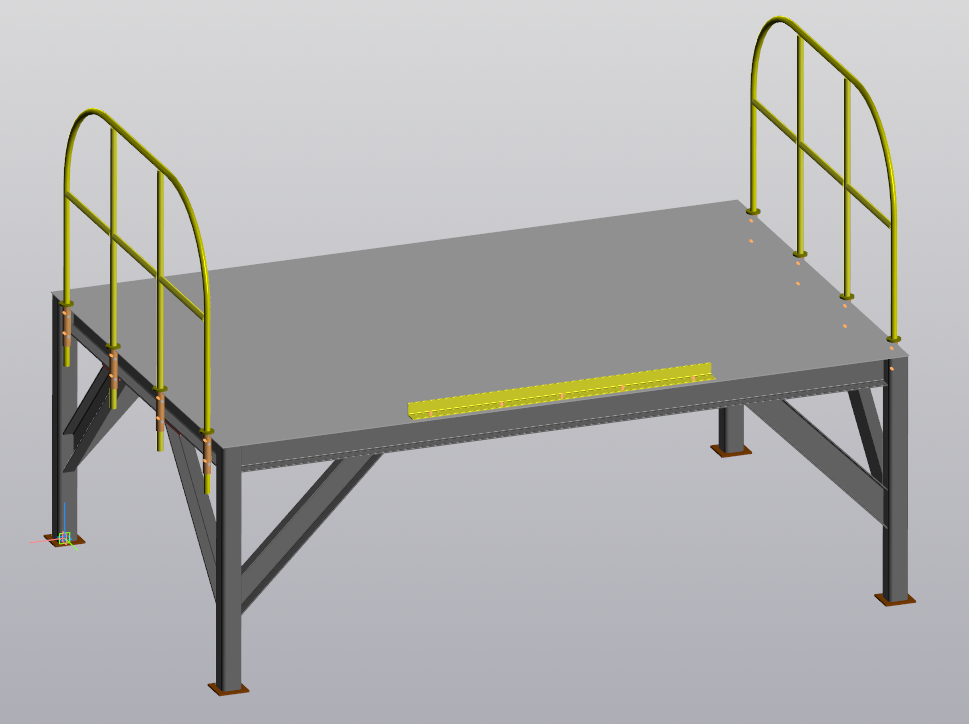

3-D сборка нестационарной площадки, перемещаемой вилочным погрузчиком. Полезная площадь (3300х2100 мм), высота от пола до настила 1215 мм. Оборудована съёмными ограждениями с боковых сторон и упором-ограничителем. Используется для размещения поддонов с продукцией и их последующей перегрузки на конвейерную линию в зоне разгрузки ж/д составов при отсутствии вагонов.

Состав: 3D Сборка

Софт: КОМПАС-3D 18.1

Файлы:
Площадка перегрузочная/
Площадка перегрузочная/1111.01.03 Швеллер 14П L=2000.m3d
Площадка перегрузочная/1111.01.01 Опора.m3d
Площадка перегрузочная/1111.01.04 Швеллер 14П L=3242.m3d
Площадка перегрузочная/1111.01.06 Укос.m3d
Площадка перегрузочная/1111.01.08 Пластина 150х150.m3d
Площадка перегрузочная/1111.01.07 Пластина.m3d
Площадка перегрузочная/1111.01.00 ЭСБ Рама.a3d
Площадка перегрузочная/1111.01.05 Швеллер 14П L=642.m3d
Площадка перегрузочная/1111.02.00 ЭСБ Ограждение.a3d
Площадка перегрузочная/1111.01.02 Швеллер 14П L=3200.m3d
Площадка перегрузочная/Настил.m3d
Площадка перегрузочная/1111.02.01 Перила ограждения.m3d
Площадка перегрузочная/1111.02.02 Стойка ограждения.m3d
Площадка перегрузочная/1111.00.02 Уголок 63х6 L=1500.m3d
Площадка перегрузочная/1111.00.00 ЭСБ Площадка перегрузочная.a3d
Площадка перегрузочная/1111.02.03 Промежуточный поручень.m3d
Площадка перегрузочная/1111.00.01 Втулка.m3d
Площадка перегрузочная/1111.02.04 Кольцо.m3d
