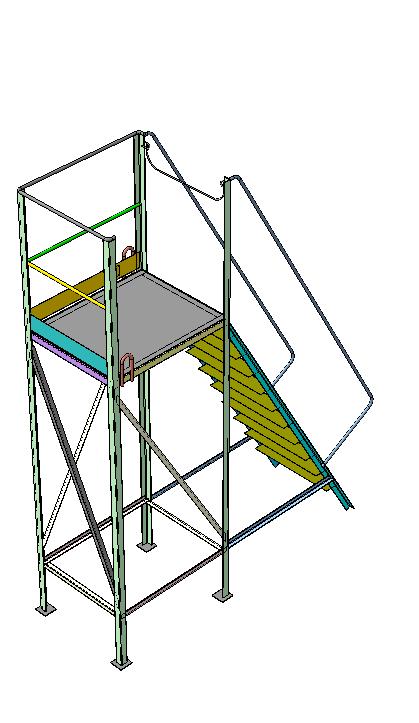

Площадка ПР-1000-800-2300

Площадка ПР-1000-800-2300 (в дальнейшем площадка) предназначена для проведения ремонтных, строительных, монтажных, сварочных и прочих работ на высоте выше 2.3 м.

2. Техническая характеристика
Габариты, мм:
длина 2297
ширина 850
высота 3326
Размеры площадки
длина 1000
ширина 800
высота от уровня основания 2300
высота ограждения 1020
Масса, кг 190
Материал : Ст3 ГОСТ 380-94000
Металлопрокат: Лист s3 , Уголок 50х5, 45х5, 35х5.круг ф20.

Состав: 3D Сборка, 3D модели деталей Язык документа

Софт: КОМПАС-3D 12

Файлы:
КД4218 00 00 01 Уголок
КД4218 00 00 02 Уголок 50х1000.m3d
КД4218 00 00 03 Уголок 50х800.m3d
КД4218 00 00 04 Уголок 35х1950.m3d
КД4218 00 00 05 Уголок 35х970.m3d
КД4218 00 00 06 Уголок 35х770.m3d
КД4218 00 00 07 Уголок 35х1850.m3d
КД4218 00 00 08 Уголок лестницы.m3d
КД4218 00 00 09 Уголок лестницы 2.m3d
КД4218 00 00 10 Уголок 35х1070.m3d
КД4218 00 00 11 Уголок 2 35х1070.m3d
КД4218 00 00 12 Табличка.m3d
КД4218 00 00 14 Петля монтажная.m3d
КД4218 00 00 15 Петля монтажная 2.m3d
КД4218 00 00 16 Петелька.m3d
КД4218 00 00 17 Петелька 2.m3d
КД4218 00 00 18 Поручень.m3d
КД4218 00 00 19 Круг ф
КД4218 00 00 20 Ступенька.m3d
4218 00 00 21 3970770.m3d
4218 00 00 27 3120950.m3d
КД4218 00 00 00 Площадка ПР-1000х800х2300.a3d
КД3653 00 00 22 Круг ф
КД3653 00 00 25 Трос защитный.m3d
3653 00 00 28 3120950.m3d
3653.00.00.26 6100100.m3d
