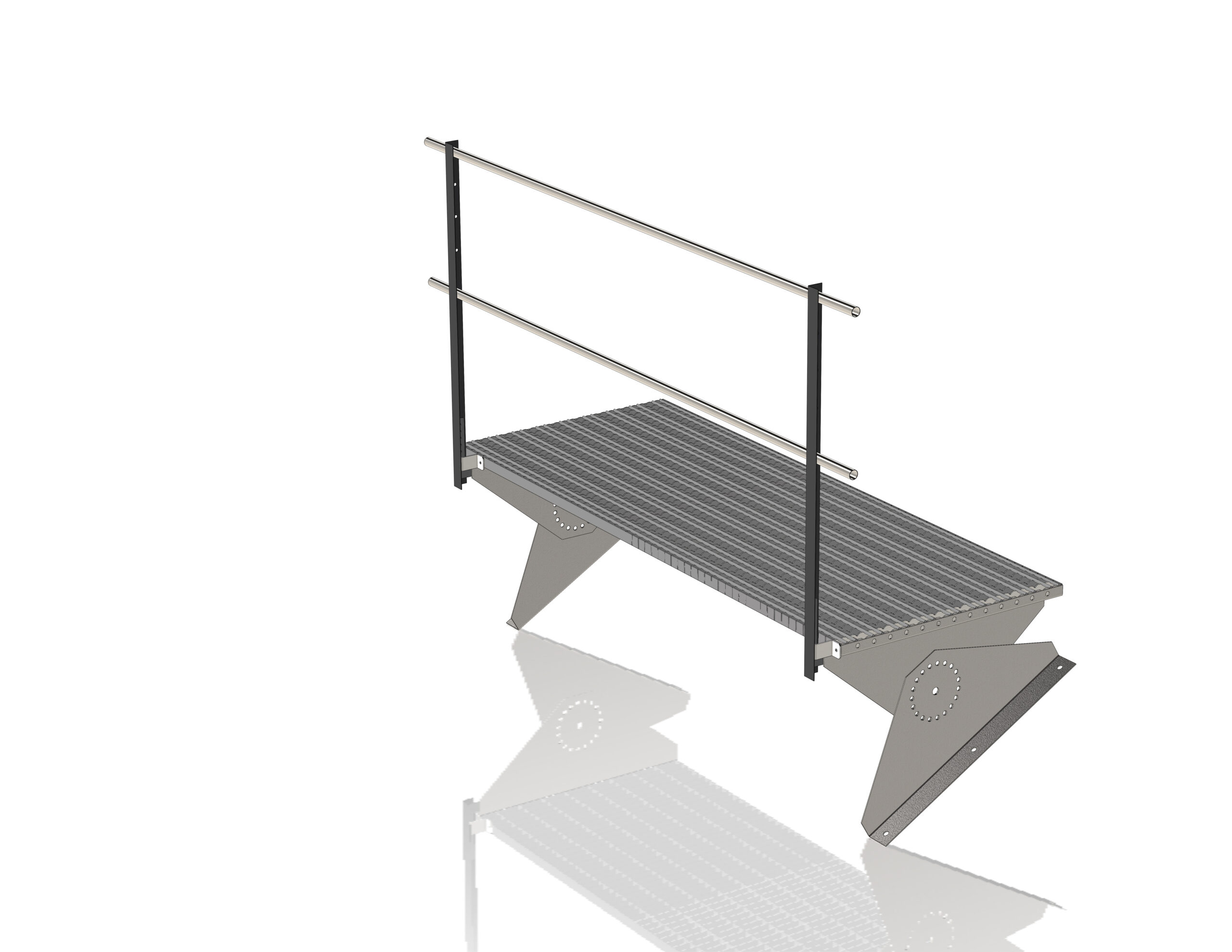

Смотровая площадка для установки на здания

Смотровая площадка для установки на здания, кронштейны позволяют выставлять необходимый угол наклона. Пол - Решнастил. Габаритный размеры указаны на последующих листах, На первом листе вид показан для удобства чтения спецификации. Длина - 1800мм, Высота ограждения - 900мм, ширина пола - 700мм

Состав: 3D-модель

Софт: SolidWorks 18

Файлы:
Кронштейн.SLDPRT
Шайба пружинная ГОСТ 6402-70.SLDPRT
Смотровая площадка СБ.SLDDRW
Планки.SLDPRT
H75.SLDPRT
Площадка СБ.SLDASM
Пол уголки.SLDPRT
Труба 25х1.0.SLDPRT
Кронштейн_1.SLDPRT
H75.SLDASM
Thumbs.db
СБ Шайба+гровер+болт+гайка.SLDASM
Кронштейн 2.SLDPRT
Опорная нога РП-ОГ-900.SLDPRT
Решетка с противоскольжением.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

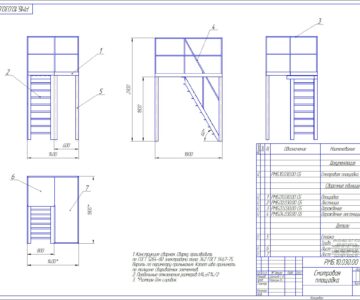

Смотровая площадка 1000х1000х2400мм
Рейтинг: 80
Софт: AutoCAD 2013
Состав: 3D полный сборочный чертеж
0
3
3
920
Смотровая площадка 1000х1000х2400мм

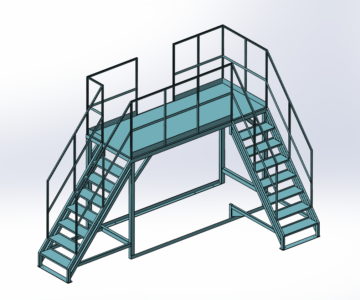

Смотровая площадка 2000х900х995
