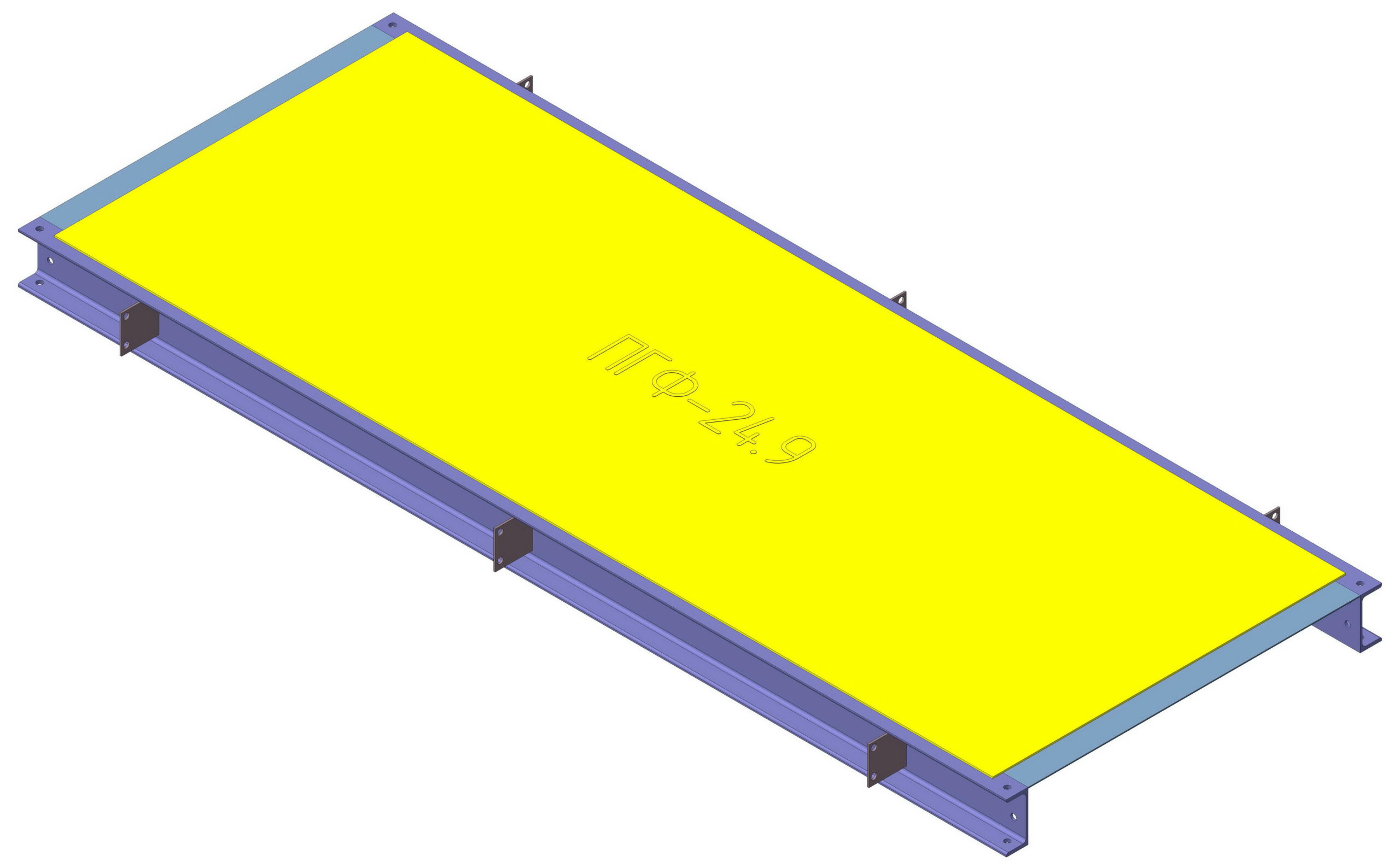

Площадки ПГФ серия 1.450.3-7.94.2

Данная работа представляет сборку с 24 исполнениями, выполненную при помощи библиотеки "Оборудование: Металлоконструкции". Деталей нет, вся сборка в одном файле, все эскизы параметризированы, можно дальше продолжить делать исполнения под Ваши требования.
Чтобы выбрать исполнение нужно нажать ПКМ в корне дерева модели и выбрать в падающем меню "текущее исполнение", далее номер исполнения.
Перечень исполнений:
Основное исполнение - ПГФ-9.7
-01 - ПГФ-9.9
-02 - ПГФ-12.7
-03 - ПГФ-12.9
-04 - ПГФ-15.7
-05 - ПГФ-15.9
-06 - ПГФ-18.7
-07 - ПГФ-18.9
-08 - ПГФ-21.7
-09 - ПГФ-21.9
-10 - ПГФ-24.7
-11 - ПГФ-24.9
-12 - ПГФ-30.7
-13 - ПГФ-30.9
-14 - ПГФ-36.7
-15 - ПГФ-36.9
-16 - ПГФ-42.7
-17 - ПГФ-42.9
-18 - ПГФ-48.7
-19 - ПГФ-48.9
-20 - ПГФ-54.7
-21 - ПГФ-54.9
-22 - ПГФ-60.7
-23 - ПГФ-60.9
Расшифровка ПГФ-9.9.
П - площадка
Г - Горячекакатаный профиль
Ф - Тип настила, в этом случае лист с ромбическим рифлением.

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 16.1.13

Файлы:

Каталог / Строительство / Металлоконструкции / Площадки ПГФ серия 1.450.3-7.94.2

Площадка ПГФ.a3d
