Подвесной фонарь (модель 3)

239

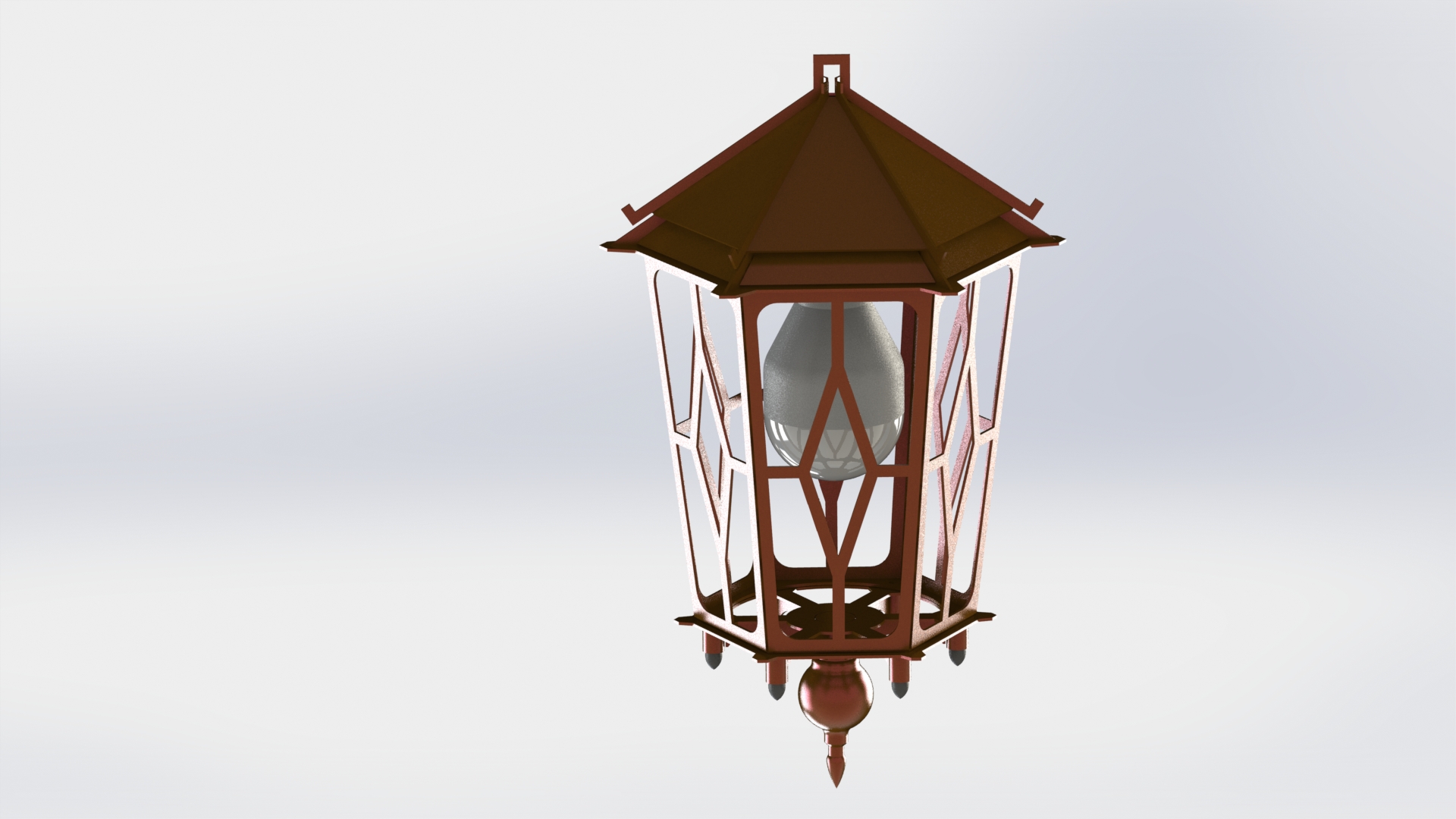

Узорный фонарь для декора. Несложен в изготовлении. Все элементы вырезаются на лазерной резке. Провод питания подводится через центральное отверстие верхних сегментов крыши и далее через боковое отверстие любого из шести нижних сегментов. Таким образом во время дождя вода не попадает в патрон лампы.
Габариты 230х230х380 мм
Материал- сталь 1.5 мм
В архиве присутствует сборка SolidWorks, а также файлы KOMAS 3D и AutoCAD для лазерного ЧПУ и инструкция по сборке.

Фонарь Экстерьер

Автор

Михаил

Дата

13.03.2019

Язык

Русский

Состав

3D-модель

Софт

SolidWorks 14 SP4 Как открыть?

Содержимое архива

фонарь3
- 001.jpg
- Детали_фонарь3.dwg
- Детали_фонарь3.frw
- 002.JPG
- 003.JPG
- Модель
  - конёк1.SLDPRT
  - нижняя ламель.SLDPRT
  - конёк2.SLDPRT
  - 3.SLDPRT
  - Фонарь3.SLDASM
  - крыша3.SLDPRT
  - гиря.SLDPRT
  - втулка-1.SLDPRT
  - верх2.SLDPRT
  - нижняя крышка.SLDPRT
  - гайка М7.SLDPRT
  - патрон.SLDPRT
  - имбус 4х10.SLDPRT
  - крыша2.SLDPRT
  - 1.SLDPRT
  - заглушка.SLDPRT
  - крыша1.SLDPRT
  - 2.SLDPRT
  - крепление патрона.SLDPRT
- Инструкция
  - 4.jpg
  - 7.jpg
  - 3.jpg
  - 5.jpg
  - 8.jpg
  - 6.jpg
  - 12.jpg
  - 0.jpg
  - 9.jpg
  - 11.jpg
  - 2.jpg
  - 10.jpg
  - 1.jpg

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

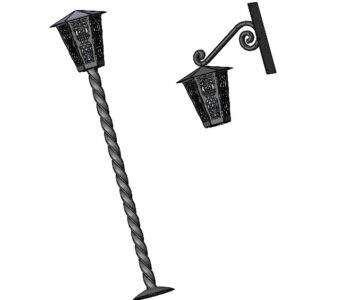

Фонари подвесной и вертикальный

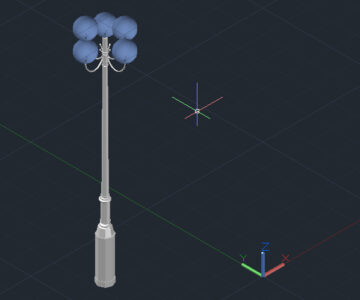

Фонарь ЗД модель

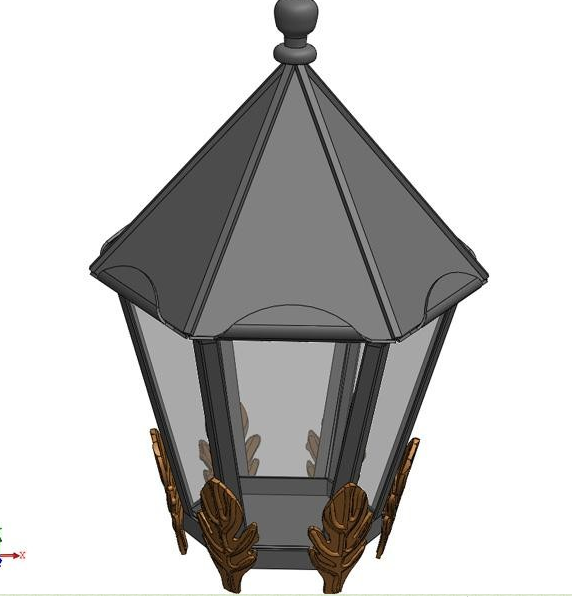

3D модель красивого фонаря

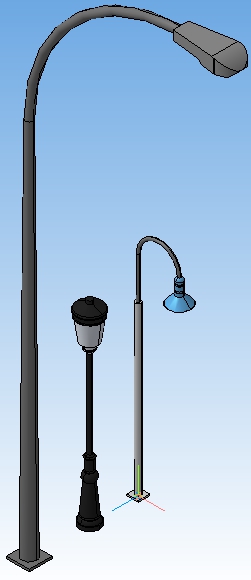

Уличный фонарь для 3-d моделирования территорий
