Проект двойных накладных дверей для тоннельной сушильной камеры (механизм подъема и выдвижения)

Проект двойных, накладных дверей из сэндвич-панелей H-2500мм. Предназначены для тоннельной сушильной камеры, но использовать можно в складских и прочих помещениях где требуется обеспечить свободное пространство перед дверьми.
Механизм подъема и выдвижения дверей обеспечивает плотность соединения.
При открытии одной камеры, посредством механизма, одна дверь накладывается на другую, что обеспечивает компактность конструкции и свободное пространство у входа

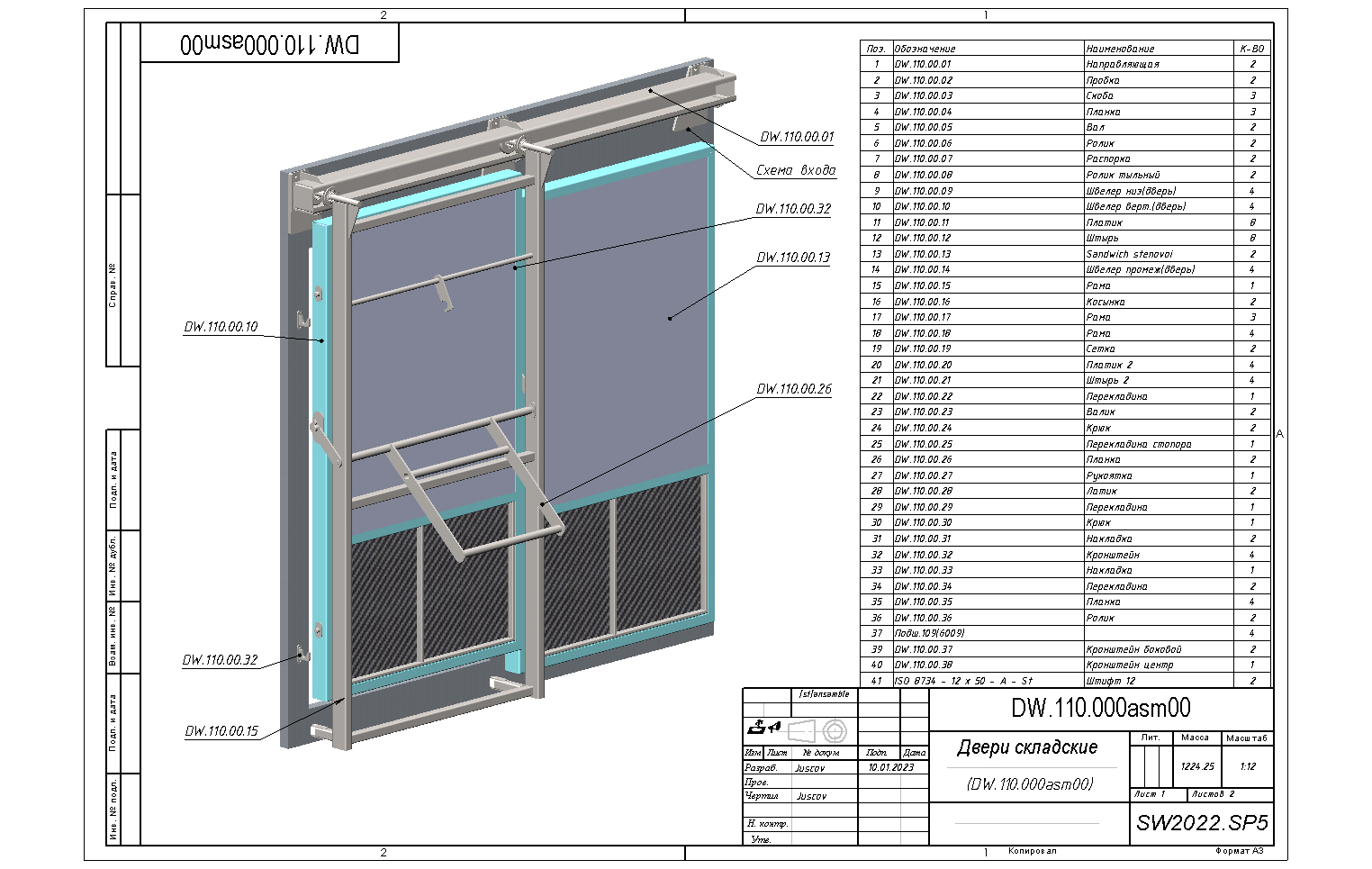

Состав: 3Д сборочная модель, 3Д деталировка, чертежи формата drw и пдф, спецификация.

Софт: SolidWorks 2022 SP5Premium

Файлы:
