Проект на установку 24 метровой башни (том КМ)

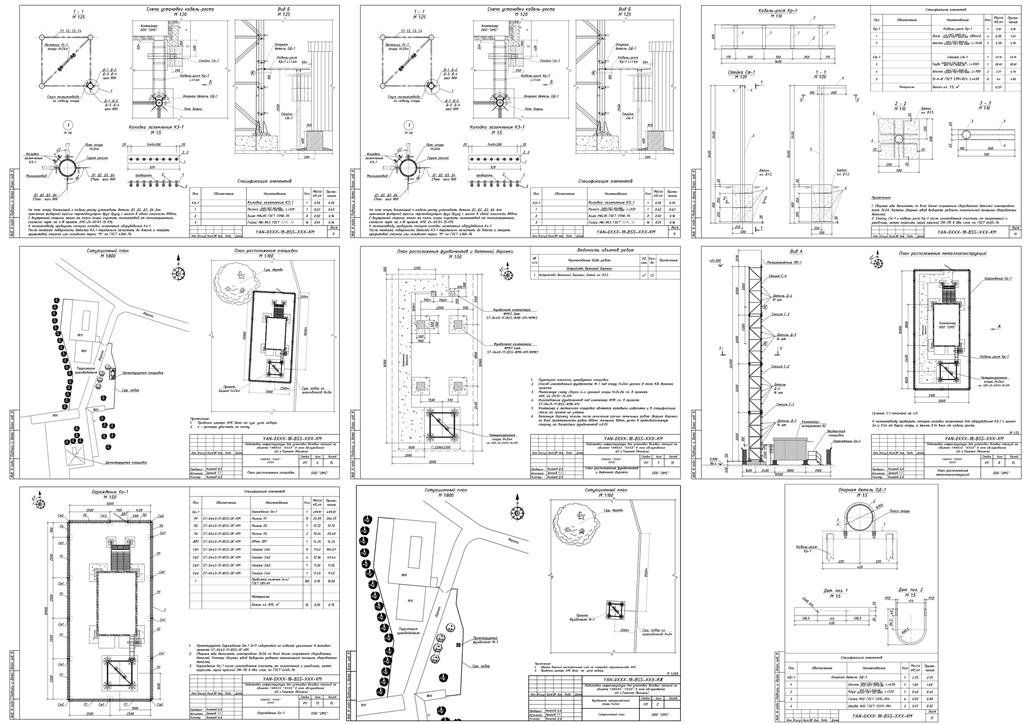

Проект на установку 24 метровой башни. том КМ. Показаны основные узлы и как они будут располагаться на подготовленной площадке.

Проект по подготовке инфраструктуры для установки базовых станций на объекте YANХХХ «ХХХХ» расположенном по адресу: ХХХХ выполнен на основании:
1. Задания на проектирование объекта.
2. Материалов изысканий, выполненных сотрудниками ООО «UMS».
3. Материалов согласований, выполненных сотрудниками ООО «UMS».
Исходные данные, в соответствии с КМК 2.01.07-96 изм. №1 "Нагрузки и воздействия", КМК2.01.01-94 "Климатические и физико-геологические данные для проектирования", КМК2.01.03-96 изм. №1 "Строительство в сейсмических районах", приняты следующие:
- Климатический подрайон - IVГ, строительно-климатическая зона - II;
- Нормативное давление ветра при высоте над уровнем земли до 10м -38кгс/кв.м;
- Толщина стенки гололеда - 5 мм (II район);
- Нормативный вес снегового покрова на 1 кв.м горизонтальной
поверхности земли - 70 кгс/кв.м (II район);
- Средняя температура наиболее холодной пятидневки с годовой
обеспеченностью 0.98 - минус 16° С;
- Средняя температура наиболее холодных суток с годовой
обеспеченностью 0.98 - минус 19° С.
- Сейсмичность района - 8 баллов.
Металлоконструкции опоры запроектированы, согласно заданию, на следующие нагрузки от оборудования:
- нагрузок от установки 1-ой антенны РРЛ Ø 0,3м на отм. 21,5м, в конфигурации 1+1 массой 17,5кг.
- нагрузок от установки 2-х антенн РРЛ Ø 0,6м на отм. 23,0м (20.0м), в конфигурации 1+1 массой 24,5кг каждая.
- нагрузок от установки 1-ой антенны РРЛ Ø 1,2м на отм. 15,0м, в конфигурации 1+1 массой 29.5кг.
- нагрузок от установки 3-х антенн БС на отм. 23.3м массой 8.5 кг каждая, габаритами 1314х155х70мм каждая.
- нагрузок от установки 3-х антенн БС на отм. 21.2м массой 26,0 кг каждая, габаритами 2533 x 261 x 146мм каждая.
- нагрузок от установки 6-и блоков RRU на отм 10,0м, габаритами 485 x 380 x 170мм каждый, массой 23 кг каждый.
- нагрузок от установки 3-х блоков RRU на отм 14,0м, габаритами 520 x 280 x 155мм каждый, массой 16 кг каждый;
Нагрузка от фидеров учтена согласно заданию.
Данные нагрузки являются максимальными и дальнейшая доставка дополнительного оборудования без расчёта несущей способности конструкции запрещена.

ХАРАКТЕРИСТИКА СООРУЖЕНИЯ.

Антенно-мачтовые сооружения на объекте YANХХХ «ХХХХ» состоят из контейнера и четырёхгранной призматической опоры высотой 24.0 м для подвеса антенн сотовой связи и антенн РРЛ.
Несущий каркас опоры представляет собой правильную четырехгранную призму высотой 24,0 м, с размерами грани в осях 1500х1500 мм, состоящую из четырех пространственных четырехгранных секций высотой 6,0 м, собираемых с помощью фланцевых соединений на болтах, в единую конструкцию. Опора устанавливается на фундамент на отм. - 0,500 м.
Пояса, раскосы, распорки несущего каркаса опоры выполнены из прямошовных электросварных труб.
Геометрическая неизменяемость каркаса обеспечивается четырехгранной формой

поперечного сечения, с горизонтальными диагональными связями из труб, раскосами и распорками по граням и креплением к фундаменту.
Для восприятия горизонтальных сил от ветровых и сейсмических воздействий предусматриваются специальные элементы (шпоры), к которым крепятся опорные узлы опоры.
Класс ответственности сооружения II.
Класс надежности по назначению 0,95. по КМК 2.01.07-96 изм.1.
Согласно заданию, внутри опоры, для ее обслуживания, предусмотрена лестница-стремянка, не имеющая ограждения и площадок для отдыха, в связи с чем, работы по обслуживанию должны выполнятся специально подготовленным для этого персоналом, имеющим допуск для работ на высоте и средства (каски,монтажные пояса) обеспечивающие его безопасность при выполнении работ.
Несущий каркас опоры обеспечивает горизонтальные перемещения верха опоры в пределах требований ШНК2.03.05-13.
Конструкция опоры включает в себя:
1. 4-е секции опоры С1, С2, С3, С4;
2. Лестницу-стремянку ЛС-1;
3. Молниеприёмник МП-1;
4. Детали для спуска кабельной трассы Д1, Д2, Д3, Д4
Установка опоры выполняется методом посекционного наращивания высоты при помощи подъемного устройства. Изготовление и монтаж 4-х гранной опоры должны быть выполнены согласно проекта АМС-24-01/01-15-КМ.
Опора четырехгранная, высотой 24.0 метра, располагается на земле. Опора устанавливается на центральный фундамент Ф-1 (рассматриваемый в томе КЖ).
Контейнер и лестничная площадка являются готовыми изделиями, в данном проекте рассматривается привязка фундаментов ФМК для установки контейнера, а также указаны привязочные размеры контейнера к фундаментам ФМК. Способ изготовление фундаментов ФМК под контейнер рассмотрен в проекте ST-0449-17-BSS-ФМК-КМ.

МАТЕРИАЛ КОНСТРУКЦИЙ.

Марки стали элементов каркаса опоры приняты в зависимости от вида конструкций, с учетом расчетной температуры наружного воздуха выше минус 30 градусов.
Для элементов каркаса опоры применены следующие марки стали Ст20 по ГОСТ 1050-88*, сталь С-235, С-255, С-245-3 по ГОСТ 27772-88*, ВСт3пс4 по ГОСТ 10705-80*.
Марки стали С-245 по ГОСТ 27772-88* для изготовления фланцев должны поставляться с гарантией механических свойств в направлении толщины проката.
Все сечения основных и дополнительных элементов толщины листов и марки стали приняты с учетом "Сокращенного сортамента металлопроката для применения в строительных конструкциях."
