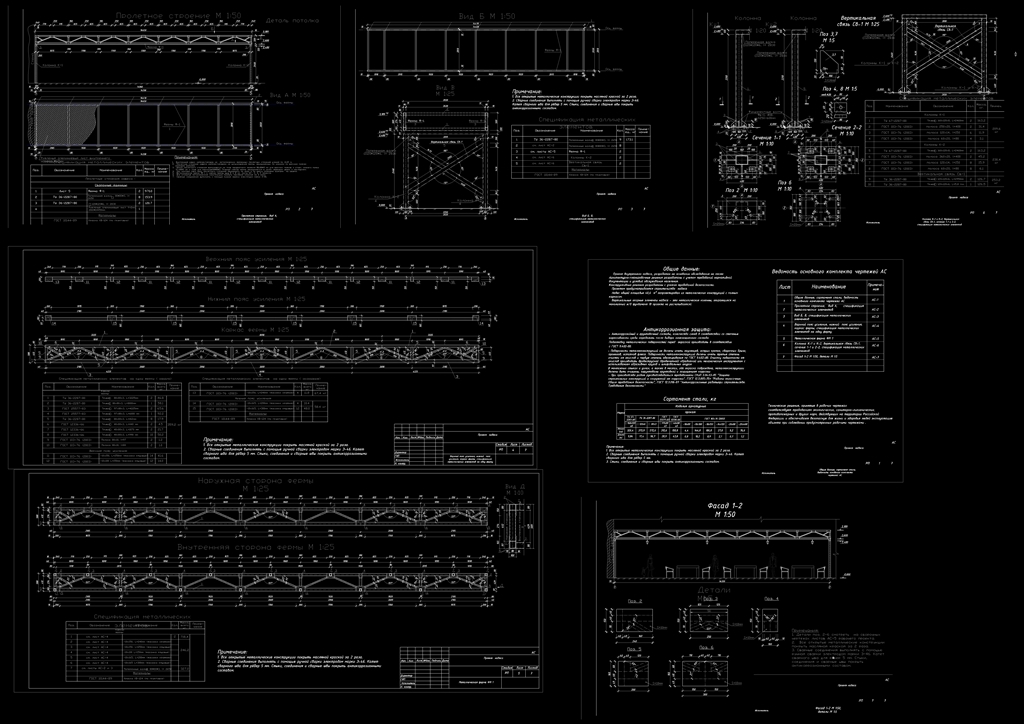

Внутренний навес запроектирован из металлических ферменных пролетных строений длиной по 14.45 м
Пролетное строение навеса запроектировано из цельносварной фермы, объединенных по нижними по верхним поясам опорными балками.
Ферма пролетного строения выполняются из труб квадратного профиля 80х80*3 мм для верхних поясов и стоек, нижнего пояса 97х80*3 мм и труб для раскосов40*80*3. Трубный каркас фермы объединяется в узлах сварными швами и накладками.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Проект навеса
Проект навеса
0
1
195
1
0
50
Сообщить о проблеме
Автор
meinard77
Дата
31.05.2024
Язык
Русский
Состав
чертежи
Софт
AutoCAD 2023
Как открыть?
Отзывов пока нет
Содержимое архива
-
лист 1.pdf
-
лист 2.pdf
-
лист 3.pdf
-
лист 4.pdf
-
лист 5.pdf
-
лист 6.pdf
-
лист 7.pdf
-
лист 8.pdf
-
Проект внутреннего навеса.dwg
