Проект пандуса из металлического профиля, стадия Р

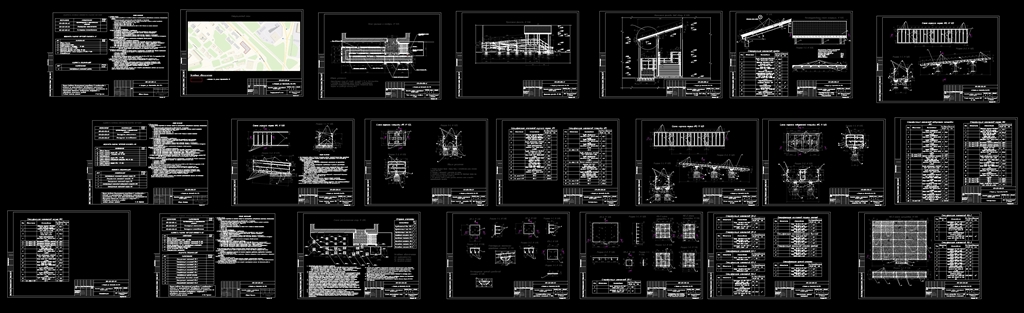

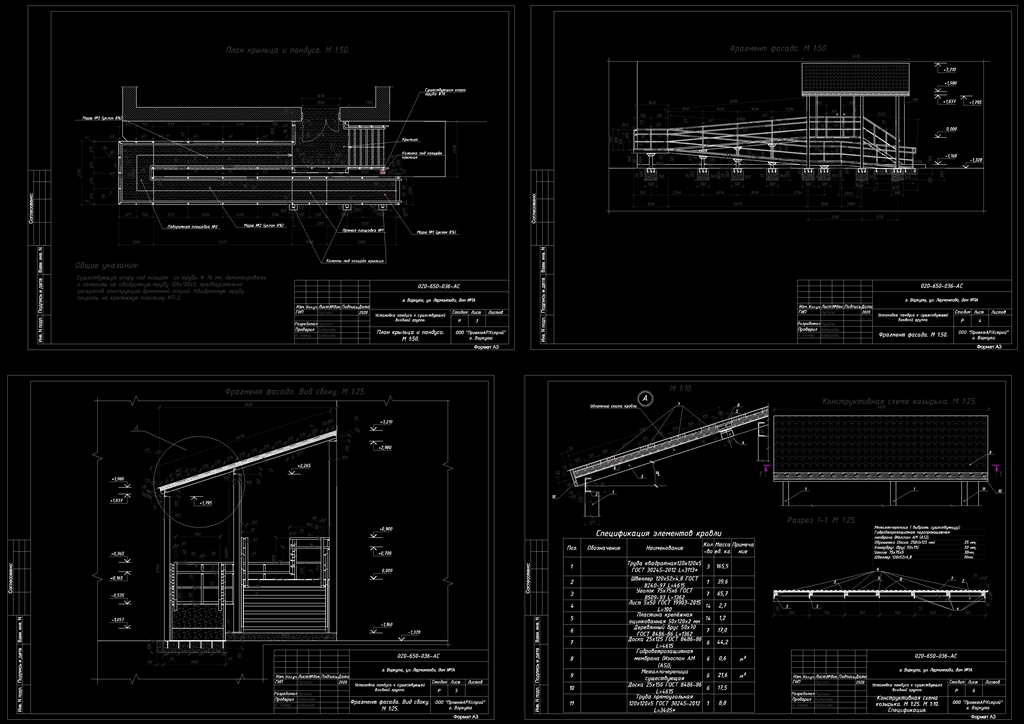

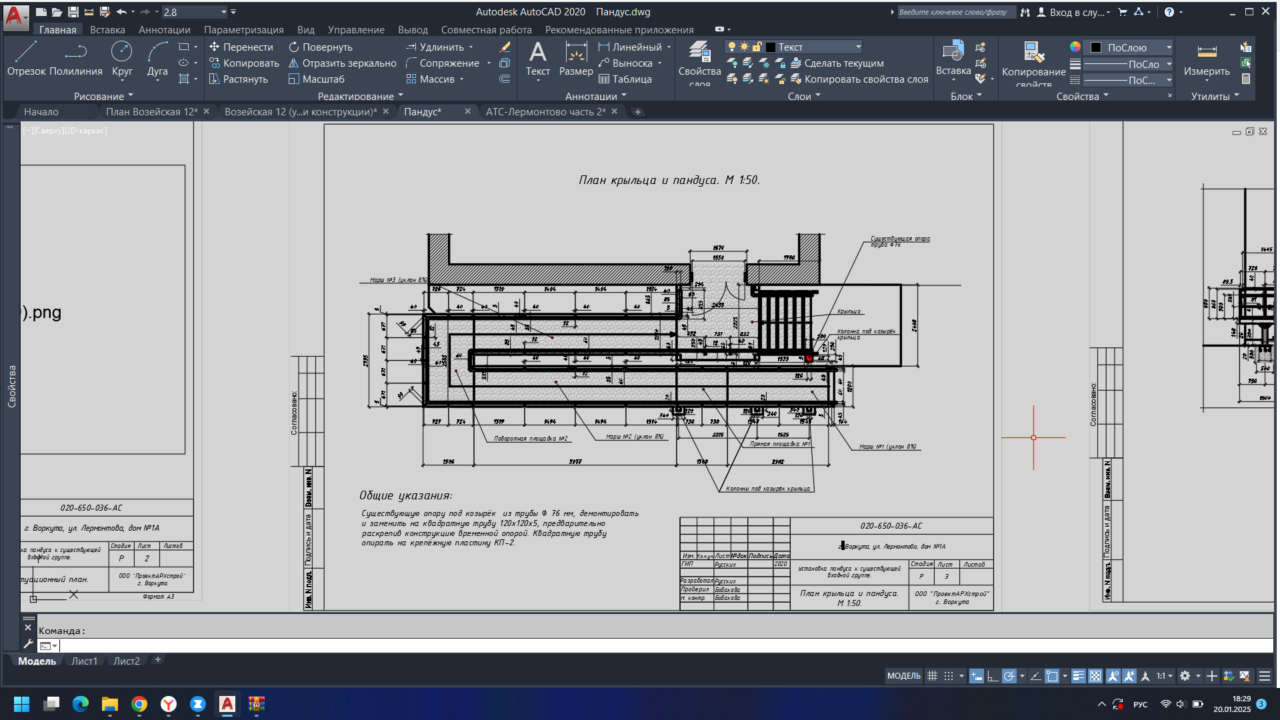

Подробный проект металлического пандуса к крыльцу магазина, выдержаны все нормы, возможно кто то найдёт для себя отдельные узлы и идеи.

ОБЩИЕ УКАЗАНИЯ
1. Исходные данные
1.1. Данный проект разработан на основании задания на проектирование, утвержденного заказчиком. Климатические условия:
- климатический район строительства по СНиП 23-01-99* -1Г (холодный)
- расчетная температура наружного воздуха (средняя температура наиболее холодной пятидневки обеспеченностью 0,92) СНиП 23-01-99* -минус 41° С.
- снеговой район по СНиП 2.01.07-85* - V.
- ветровой район по СНиП 2.01.07-85* - IV.
- расчетная сейсмическая интенсивность по СНиП II-7-81* в баллах по степени опасности:
- А(10 %) -нет;
- В (5 %) -нет;
- С (1 %) -6 (не учитывается).
1.2 Проект разработан в соответствии с требованиями:
- СП 59.13330.2016 Доступность зданий и сооружений для маломобильных групп населения.
- СП 16.13330.2011 Актуализированная редакция СНиП II-23-81* "Стальные конструкции" ;
- СП 31-105-2002 7."Стены и перегородки" ;
- СП 20.13330.2011 Актуализированная редакция СНиП 2.01.07-85* "Нагрузки и воздействия";
- СП 63.13330.2012 Актуализированная редакция СНиП 52-01-2003 "Бетонные и железобетонные конструкции. Основные положения" ;
- СП 427.1325800.2018 Каменные и армокаменные конструкции. Методы усиления
2.Указания по производству работ:
2.1.Производство работ вести с соблюдением требований:
- СП 48.13330-2012 Актуализированная редакция СНиП 12-01-2004 "Организация строительства.";
- СП 70.13330-2012 Актуализированная редакция СНиП 3.03.01-87 "Несущие и ограждающие конструкции.";
- СНиП 12-03-2001 "Безопасность труда в строительстве. Часть 1. Общие требования.";
- СНиП 12-04-2001 "Безопасность труда в строительстве. Часть 2. Строительное производство.";
- ГОСТ 23118-2012 "Конструкции стальные строительные. Общие технические условия";
2.2 Сварку металлоконструкций производить электродами Э50А по ГОСТ 9467-75*. Сварка ручная, согласно ГОСТ 5264-80*. Катеты сварных швов принимать по СП 16.13330.2011 п.14.1.7, табл. 38.
3. Указания по защите от коррозии:
3.1 Защиту металлоконструкций от коррозии принять в соответствии с СП 28.13330-2012 "Защита строительных конструкций от коррозии." по следующей технологической схеме:
- подготовка поверхности.
- грунтование поверхности.
- окрашивание эмалями.
Все металлические конструкции покрыть 4-мя слоями эмали ХВ-124 по ГОСТ 10144-74 по грунтовке ХС-059 ГОСТ 23494-79 общей толщиной 100 мкм (степень очистки 2).
4. При выполнении работ по данному комплекту рабочих чертежей должны быть составлены акты освидетельствования скрытых работ по форме приложения 3 РД-11-02-2006 на следующие виды работ:
Монтаж стальных конструкций:
- предварительная подготовка поверхностей, защищаемых от агрессивного воздействия среды;
- установка стальных конструкций, скрывающихся в процессе производства последующих работ;
- опирание и анкеровка несущих металлических конструкций (ферм, балок и т.п.);
- защита строительных конструкций и закладных деталей от коррозии;
- установка анкерных болтов;
За отм. ±0,000 условна принята отметка пола площадки существующего крыльца. При выполнении работ по данному проекту отметку уточнить.
