Проектирование конструкций балочной рабочей площадки с временной нагрузкой 30 кН

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное бюджетное образовательное учреждение высшего образования
“НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ”
(НИУ МГСУ)
Институт промышленного и гражданского строительства
Кафедра металлические и деревянные конструкции
КУРСОВОЙ ПРОЕКТ
по дисциплине «Металлические конструкции»

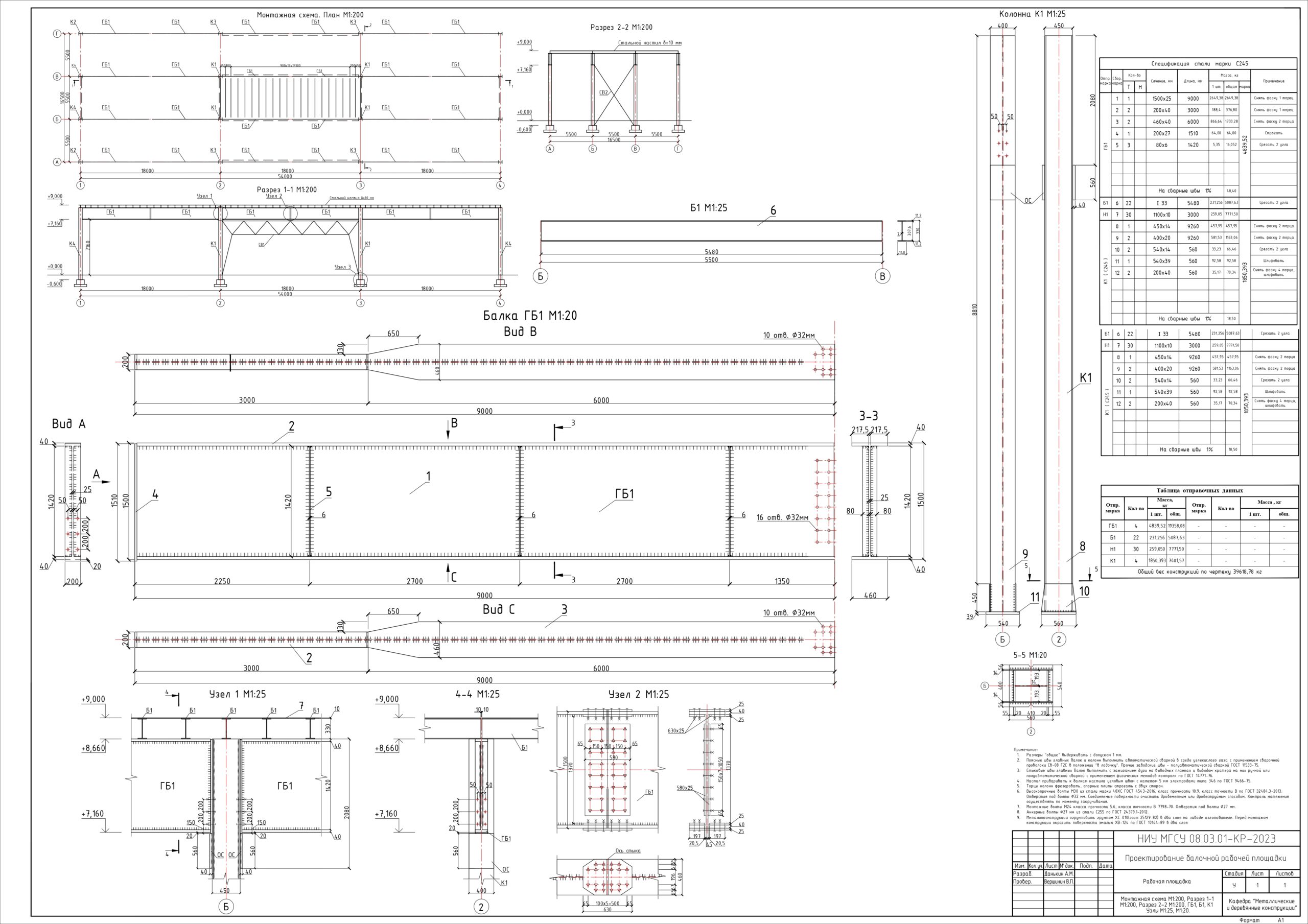

Тема: «Проектирование конструкций балочной рабочей площадки»
, 2023

Шаг колонн в продольном направлении 18 м, шаг колонн в поперечном направлении 5,5 м, отм. верха настила 9 м, временная нагрузка 30 кН, Тип колонн - сварной двутавр

Оглавление
Исходные данные: 4
1. Расчет стального плоского настила 4
2. Подбор сечения балки настила 6
2.1 Определение нагрузок на балку настила 6
3. Подбор сечения главной балки 9
3.1 Выбор основных компоновочных размеров 9
3.2 Определение нагрузок на главную балку 9
3.3 Проверка прочности и жесткости главной балки. 12
4. Расчет монтажного соединения главной балки 17
4.1 Расчет и проектирование поясных швов, соединяющих полку и стенку 18
5. Расчет и проектирование узла опирания главной балки на колонну сбоку 20
6. Расчет и проектирование сплошной колонны 23
7. Расчет узлов колонны 25
Библиографический список 27
