Проектирование балочной площадки ОГУ

Кумертауский филиал Оренбургского государственного университета
Кафедра городского строительства и хозяйства

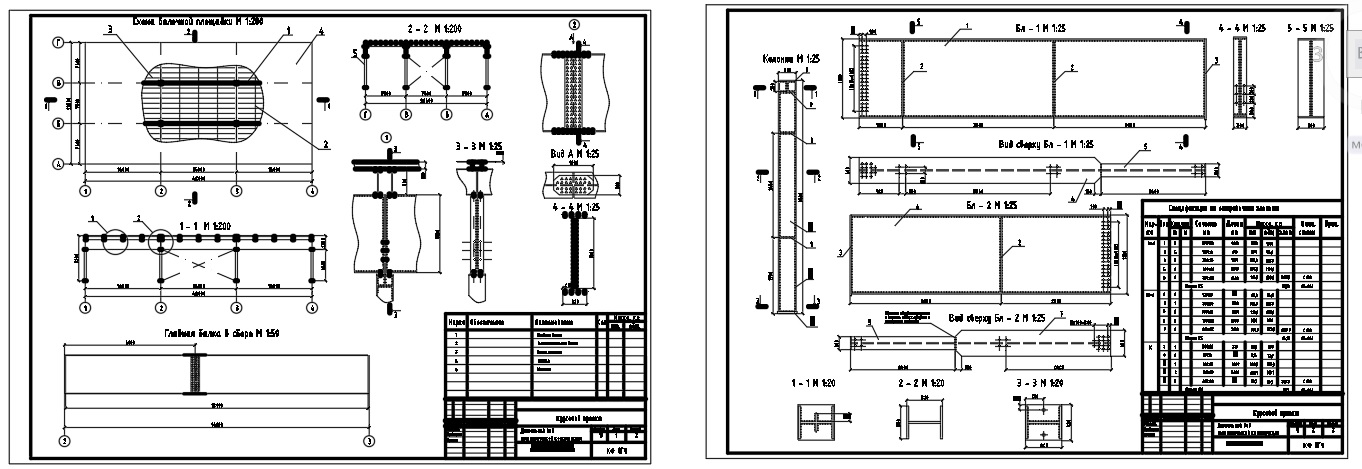

Курсовой проект по дисциплине "Металлические конструкции"
На тему" Проектирование балочной площадки"
Кумертау 2019

Исходные данные: Расстояние между главными балками 8 м.
Пролет главной балки 16 м.
Временная нагрузка на настил Р= 28 кН/м2
Расчетное сопротивление стали для балки настила 25 кН/см2
Расчетное сопротивление стали для вспомогательной балки 24 кН/см2
Расчетное сопротивление стали для главной балки 23 кН/см2
Коэффициент условия работы балок при расчете на прочность γ_c=1 в соответствии с таб. 6* СНиП II-23-81*
Согласно “Правил учета степени ответственности зданий и сооружений при проектировании конструкций” коэффициент условия работы балок при расчете на устойчивость γ_n=0,95
Модуль упругости E= 20600 кН/см2
Коэффициент Пуассона 0,3
Плотность стали ρ=7850 кг/м3
Коэффициент надежности по собственному весу металлических конструкций γ_f=1,05
Коэффициент надежности для временной нагрузки γ_f=1,2

Содержание

Задание на проектирование
Введение
1 Исходные данные
2 Расчет балок настила
3 Расчет вспомогательной балки
4 Расчет и конструирование главной балки
5 Изменение сечения главной балки по длине
6 Расчет поясного шва
7 Расчет и конструирование центрально-сжатой колонны
7.1 Определение нагрузки на центрально сжатую колонну
7.2 Расчет колонны сквозного сечения
7.3 Расчет планок7.4 Расчет и конструирование базы колонны
7.5 Определение размеров траверсы
Список использованной литературы
