Проектирование сварной фермы пролетом 21м

Белорусско-Российский университет
Кафедра "Оборудование и технология сварочного производства"
Курсовой проект по дисциплине "Проектирование сварных конструкций"
на тему "Спроектировать сварную ферму пролетом 10м из равнополочного уголка"
Могилев 2016

Исходные данные: расчетная схема, тип сечения - равнополочный уголок. Длина фермы - 21м, высота - 3м.
В данной работе проектируется сварная ферма с раскосной решеткой. Рассчитаны все узлы методом вырезания узлов, подобрано сечение поясов и раскосов, подобраны сварные швы, а также приспособление для сборки-сварки.

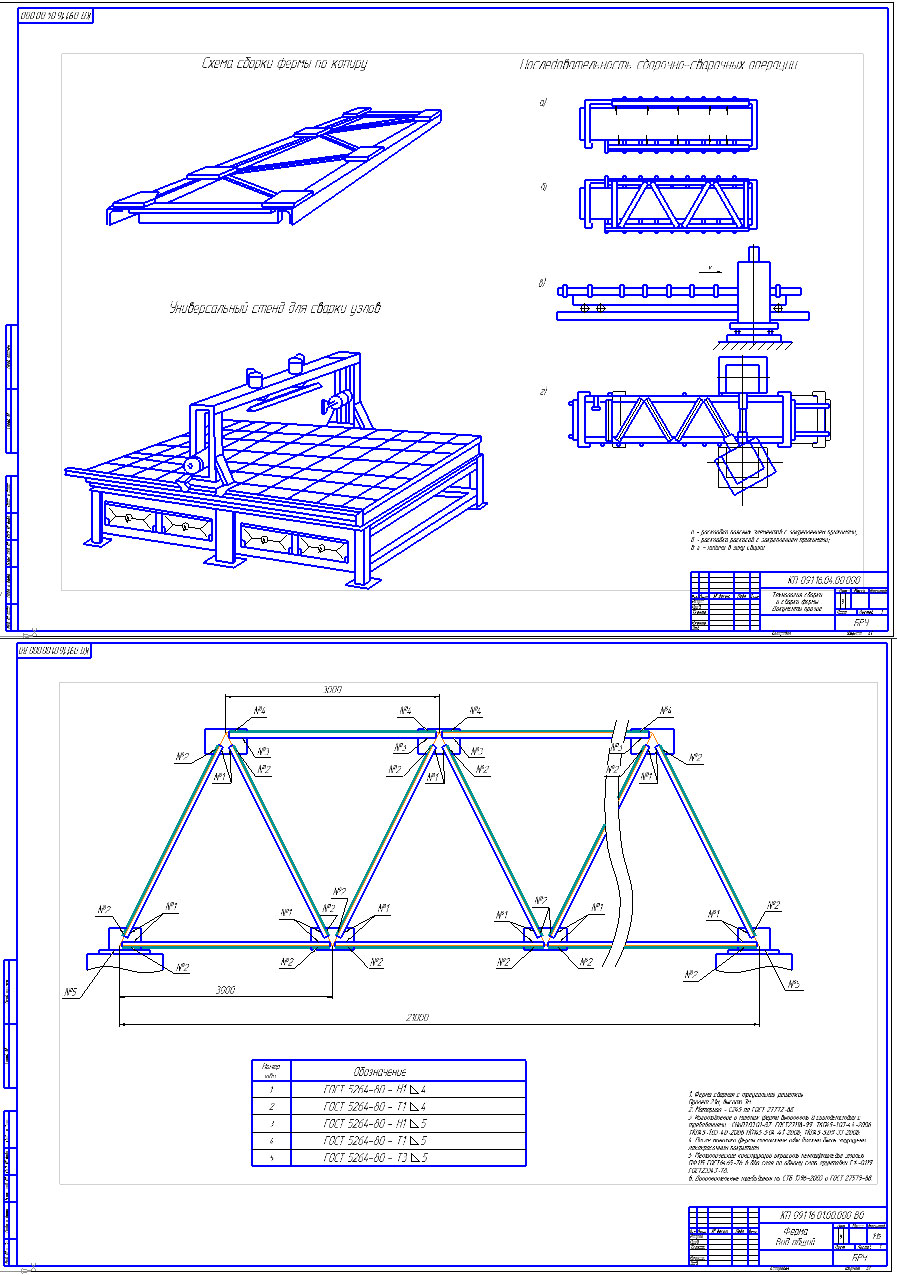

Графическая часть содержит общий вид фермы (А1), расчетную схему с таблицей подбора стержней (А1), чертеж узлов фермы (А1) и приспособление сборки-сварки (А1).
Пояснительная записка состоит из:
Содержание
Введение
1. Общая часть
1.1 Описание и техническая характеристика металлической фермы
2. Выбор материала
3. Расчётная часть
3.1. Назначение размеров фермы
3.2. Определение усилий в стержнях фермы
3.3. Подбор сечений элементов фермы
3.4. Расчет напряжений в стержнях
3.5. Расчёт и конструирование сварных узлов и деталей
4. Технологическая часть
4.1 Сборка и сварка ферм
4.2. Сварочное оборудование
4.3. Режимы сварки
5. Контроль качества
6. Охрана труда
Вывод
Список литературы
