Прокладка паропровода

Рабочий проект выноса паропровода Ду 200 мм.
Расчетные условия: температура наружного воздуха tpHO= - 26°С; давление пара – 16 кг/см.кв.; давление воздуха – 8,0 кг/см.кв; расчетная температура пара – 320 гр.С; категория трубопровода - «III», группа 1
Проект предусматривает переустройство паропровода диаметром 200 мм по ранее запроектированному выносу паропровода , попадающего в зону проектирования и строительства автодороги.
Тип прокладки паропровода – наземный на ж/б сваях. Высота свай составила ~3.0 м.
Материал паропровода - стальная труба Ø219х6,0 ГОСТ 8732-78/В-10Г2 ГОСТ8731-74)

Состав: Пояснительная записка, рабочий комплект на устройство паропровода, спецификация. Язык документа

Софт: AutoCAD 2012

Просмотр файлов
01_Содержание.doc
02_Общие данные.doc
03_Пояснительная записка.doc
04_План c трансойлом_вар2 (1).dwg
05_Монтажная схема.dwg
06_Профиль.dwg
07_Cечение.dwg
08_Узел дренажа.dwg

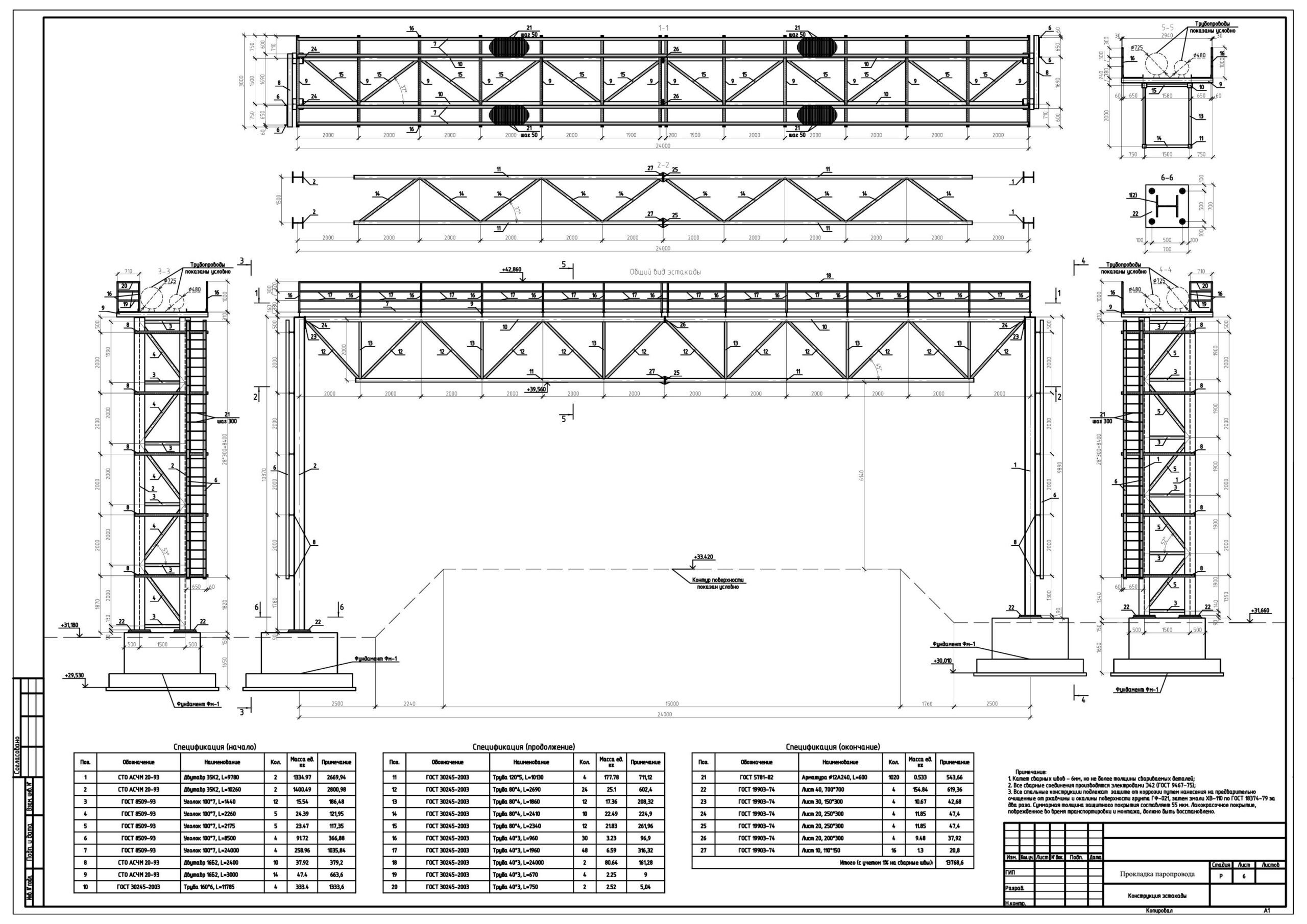

09_Эстакада под трубу.dwg
10_ВР.doc
11_С.doc
12_СРО.pdf
Прил 1.doc
Прил 2.doc
ТУ_4773 от 08.10.14_Трансойл.pdf
