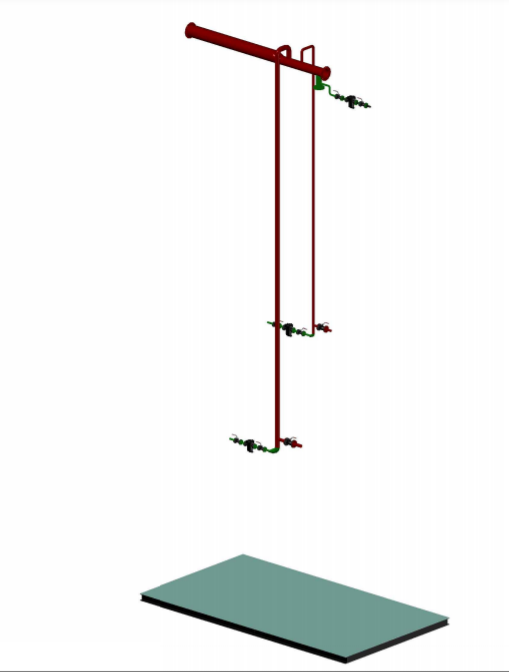

паропровод DN200 (отметка +10 000), длина 2 м, происходит заужение до DN150 (1 м). От паропровода отходит паровые трубы DN 40 и DN80 и опускаются на отметку +5000 и +3000 соответственно.
