Полный комплект КМ
1. Лист общих данных (указаны расчетные нагрузки (Республика Беларусь))
2. Техническая спецификация стали
3. Схема расположения баз колонн, схема каркаса на отм. 0,000, схема расположения каркаса на отм. +3,800, схема расположения профнастила, разрезы, ведомость элементов, конструкция гибкой связи
4. Узлы, детали крепления элементов
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Рабочий проект металлического навеса 12х12 м (шаг колон 6 м) с покрытием из профилированного листа

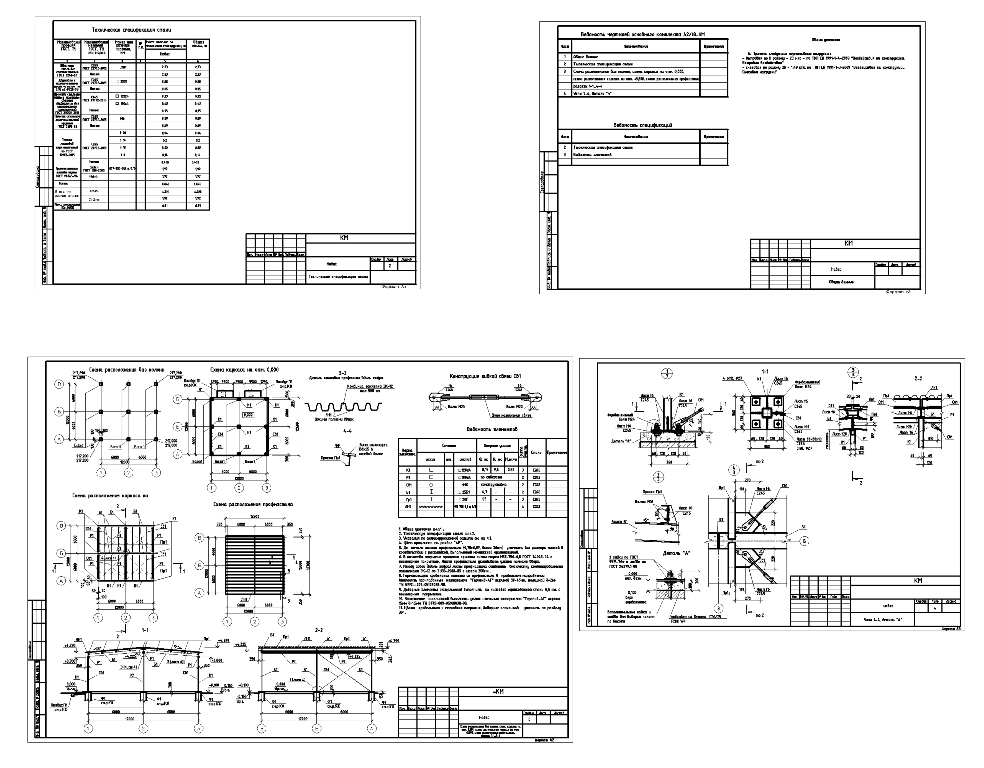

Рабочий проект металлического навеса 12х12 м (шаг колон 6 м) с покрытием из профилированного листа
0
3
450
4
0
30
Автор
user-2806813
Дата
21.12.2023
Язык
Русский
Состав
Лист общих данных с нагрузками, техническая спецификация стали, схема расположения баз колонн, схема каркаса на отм. 0,000 и +3,800, схема расположения профнастила, разрезы, ведомость элементов, узлы, детали крепления
Софт
AutoCAD 2019
Как открыть?
Содержимое архива
-
Навес 12х12 м (шаг колон 6 м).dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
