Рама одноцилиндрового гидропресса на основе швеллеров

Рама для гидроцилиндра без фланцев и другого вида крепления на основе швеллеров и плит

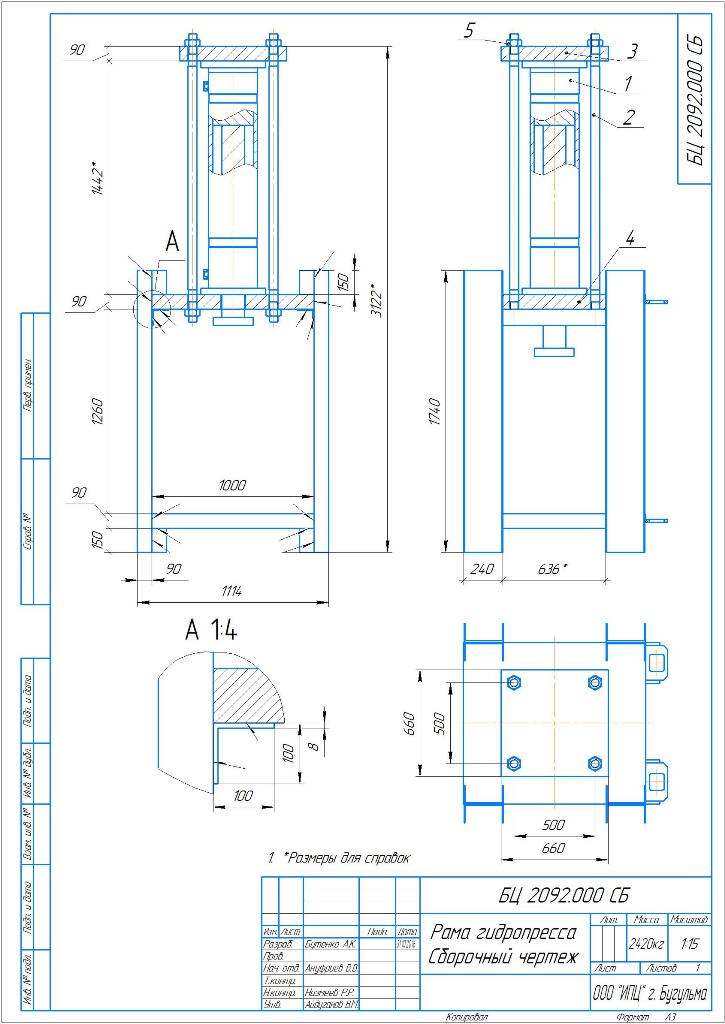

Состав: СБ, деталировка (шпилька, плита верхняя, плита средняя, кольцо приварочное, гайка, спецификация)

Софт: КОМПАС-3D V10

Файлы:

Гайка М54 _ БЦ 2092.000-06.cdw

Шпилька для гидропресса.cdw

Плита верхняя для гидропресса1.cdw

Гидропресс_Сборочный чертеж 18.11.16.cdw

Плита средняя для гидропресса.cdw

Кольцо приварное.cdw

Гидропресс _ БЦ 2092.000 .spw
