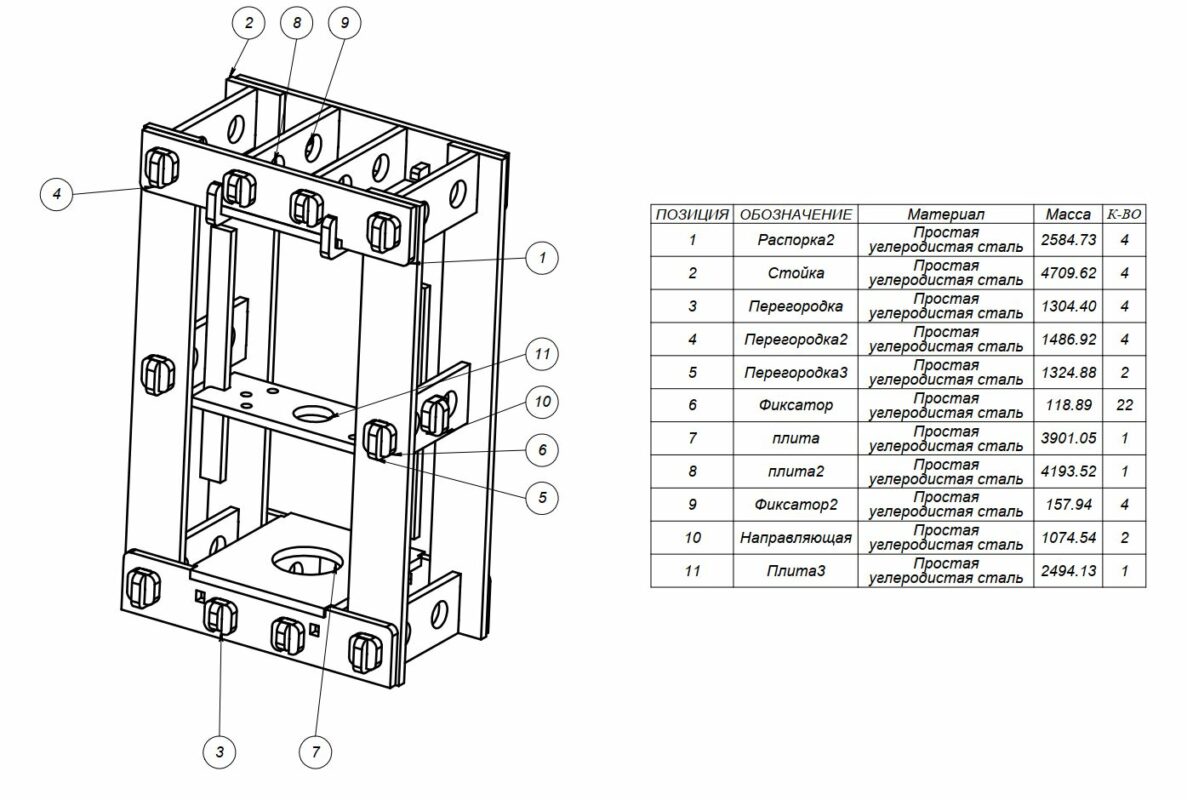

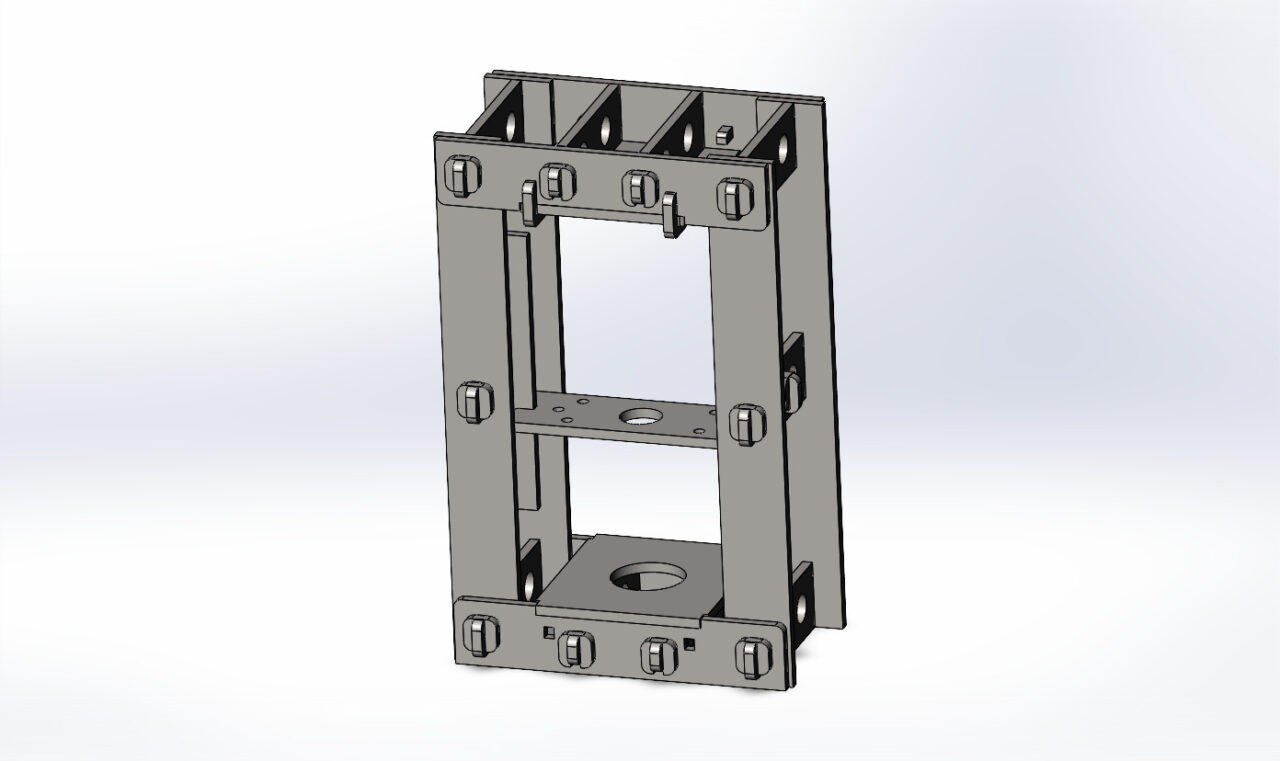

Рама пресса для выпрессовки подшипников ступиц для сервиса или гаража

Оригинальная авторская рама, детали изготавливаются лазерной резкой. Далее все собирается при помощи молотка и головы. Конструкция разборная. Сварка исключена. Толщина листа применена в разработке 12 мм. Нужен только будет бутылочный домкрат на 2-3 тонны, и пружины для крепления самой траверсы (ползуна). Места для зацепления или крепления предусмотрены в виде отверстий (для рыб-болтов или обычных болтов). Сама траверса имеет направляющие, исключающие возможные перекосы. Габариты ДхШхВ - 410х272х650 мм.

Выпрессовка для автосервиса Пресс рама пресса

Автор

Игорь Панферов

Дата

21.02.2026

Язык

Русский

Состав

Общая сборка, деталировка в виде файлов для резки на лазере, чертеж общей сборки

Софт

SolidWorks 2022 SP05 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- Болт М8-20 ГОСТ 7798.SLDPRT
- Гайка М8 ГОСТ 5915.SLDPRT
- Зацеп2.SLDPRT
- Крюк подвесной.SLDPRT
- Крюк подвесной 2.SLDPRT
- Направляющая.SLDPRT
- Оправка - Лист1.pdf
- Оправка.SLDDRW
- Оправка.SLDPRT
- Перегородка.SLDPRT
- Перегородка2.SLDPRT
- Перегородка3.SLDPRT
- Плита3.SLDPRT
- Развертка - Зацеп2 - 1 шт лист 12.DXF
- Развертка - Направляющая - 2 шт лист 12.DXF
- Развертка - Перегородка - 4 шт лист 12.DXF
- Развертка - Перегородка2 - 4 шт лист 12.DXF
- Развертка - Перегородка3 - 2 шт лист 12.DXF
- Развертка - Распорка2 - 4 шт лист 12.DXF
- Развертка - Стойка - 4 шт лист 12.DXF
- Развертка - Фиксатор - 22 шт лист 12.DXF
- Развертка - Фиксатор2 - 4 шт лист 12.DXF
- Развертка - зацеп - 1 шт лист 12.DXF
- Развертка - плита - 1 шт лист 12.DXF
- Развертка - плита2 - 1 шт лист 12.DXF
- Развертка - плита3 - 1 шт лист 12.DXF
- Распорка2.SLDPRT
- Сборка1.SLDASM
- Сборка2 - Лист1.pdf
- Сборка2.SLDASM
- Сборка2.SLDDRW
- Сборка2.STEP
- Стойка.SLDPRT
- Фиксатор.SLDPRT
- Фиксатор2.SLDPRT
- Шайба 8 ГОСТ 11371-78.SLDPRT
- зацеп.SLDPRT
- плита.SLDPRT
- плита2.SLDPRT
- рама1.JPG
