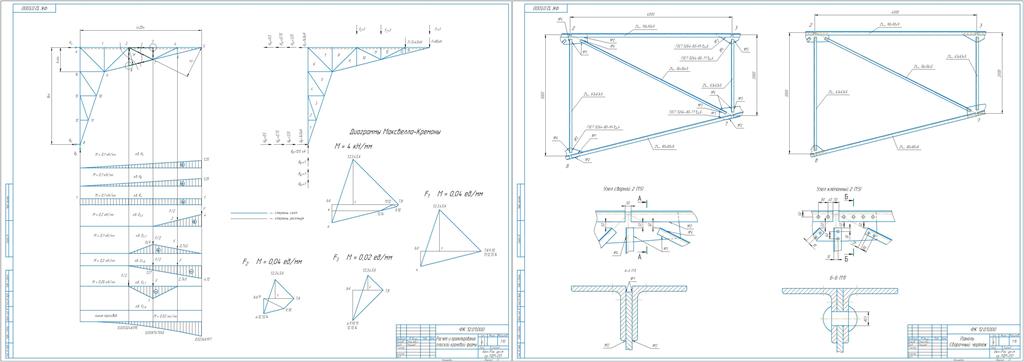

Расчет и конструирование плоской фермы l=20 м F=80 кН q=4 кН/м Панель слева 3

Белорусско-Российский университет
Кафедра: "Строительные, дорожные, подъёмно-транспортные машины и оборудование”
Курсовой проект по дисциплине "Строительной механике и расчету металлоконструкций"
На тему "РАСЧЕТ И КОНСТРУИРОВАНИЕ ПЛОСКОЙ ФЕРМЫ"

Содержание
Введение….……………………………………………………………………......3
1. Выбор основных геометрических параметров фермы……………………...4
2. Исследование фермы на геометрическую неизменяемость………………...5
3. Определение усилий в стержнях от действия постоянной нагрузки………6
4. Построение линий влияния в стержнях заданной фермы от действия постоянной и подвижной нагрузок………………………………………………….9
5. Определиние расчетных усилий в стержнях фермы от действия постоянной и подвижной нагрузок………………………………………………...14
6. Подбор сечений стержней…………………………………………………...15
7. Рачет сварных и клепаных соединений…………………………………….18
8. Построение грузовой диаграммы Максвелла–Кремоны, при невыгодном нагружении фермы подвижной нагрузкой………………………………………...22
9. Определение прогибов узлов ездового пояса фермы при невыгодном положении подвижной нагрузки и построение линии прогибов………………...24
Заключение……………………………………………………………………….28
Список литературы………………………………..……………………………..29

Исходные данные:
l=20 м
F=80 кН
q=4 кН/м
Панель слева 3
