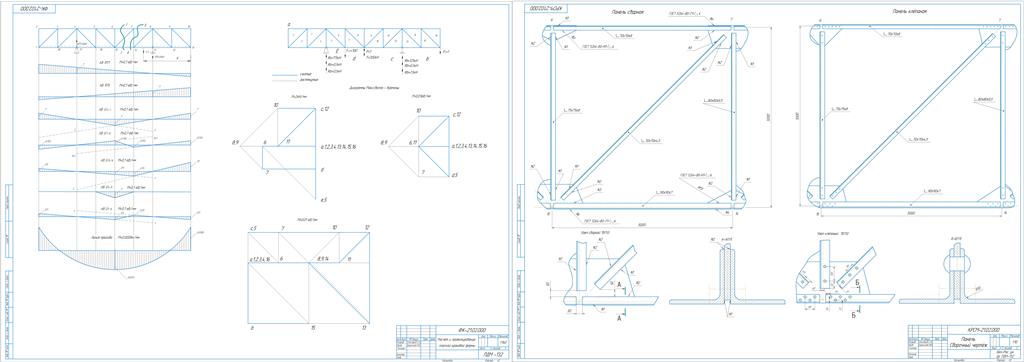

Расчёт и конструирование плоской фермы. Ширина панели - 5 м. Высота панели - 5 м. Нагрузка в узле - 200 кН.

Министерство образования Республики Беларусь
Министерство образования и науки Российской Федерации
Государственное учреждение высшего профессионального образования
«Белорусско-Российский университет»
Кафедра “ Строительные, дорожные, подъёмно-транспортные машины и оборудование”
КУРСОВАЯ РАБОТА Тема: «РАСЧЕТ И КОНСТРУИРОВАНИЕ ПЛОСКОЙ ФЕРМЫ»
Могилев 2016

Исходные данные:
Ширина панели - 5 м.
Высота панели - 5 м.
Нагрузка в узле - 200 кН.
равномерно распределенная нагрузка - 10 кН/м.
Рассматриваемая панель - 4 справа

Содержание

Введение………………………………………………………….………3
1 Выбор геометрических параметров фермы……………………….....4
2 Исследование фермы на геометрическую неизменяемость…….......5
3 Аналитическое определение усилий в стержнях заданной панели...6
4 Построение линий влияния реакций опор и стержней заданной панели……………………………………………………………………………8
5 Определение расчетных усилий в стержнях заданной панели от действия постоянной нагрузки и системы, связанных между собой подвижных сил………………………………………………………………...12
6 Подбор сечений стержней фермы…………………………………...15
7 Расчет числа заклепок………………………………………………..20
8 Расчет длины сварных швов…………………………………………23
9 Построение грузовой диаграммы Максвелла – Кремоны при невыгодном загружении фермы подвижной нагрузкой, а также единичных диаграмм……………………………………………………………………….26
10 Определение прогибов узлов ездового пояса фермы при невыгодном положении подвижной нагрузки и построение линии прогибов……………………………………………………………………….29
Заключение……………………………………………………………..31
Список используемых источников……………………………………32
