Расчет и конструирование плоской фермы козлового крана

"Белорусско-Российский университет"
Кафедра "Подъемно-транспортные, строительные, дорожные машины",
Курсовой проект по дисциплине: "Строительная механика"
На тему: "Расчет и конструирование плоской фермы"
Могилев 2015

Исходные данные:
L = 32 м;
F = 140 кН;
q = 6 кН/м;
Схема крана.

Введение
1 Выбор геометрических параметров фермы
2 Исследование фермы на геометрическую неизменяемость
3 Аналитическое определение усилий в стержнях заданной панели
4 Построение линий влияния реакций опор и стержней заданной панели
5 Определение расчетных усилий в стержнях заданной панели от действия постоянной нагрузки и системы, связанных между собой подвижных сил
6 Подбор сечений стержней панели
7 Расчет числа заклепок
8 Расчет длины сварных швов
9 Построение грузовой диаграммы Максвелла – Кремоны при невыгодном нагружении фермы подвижной нагрузкой, а также единичных диаграмм.
10 Построение линии прогибов
Заключение

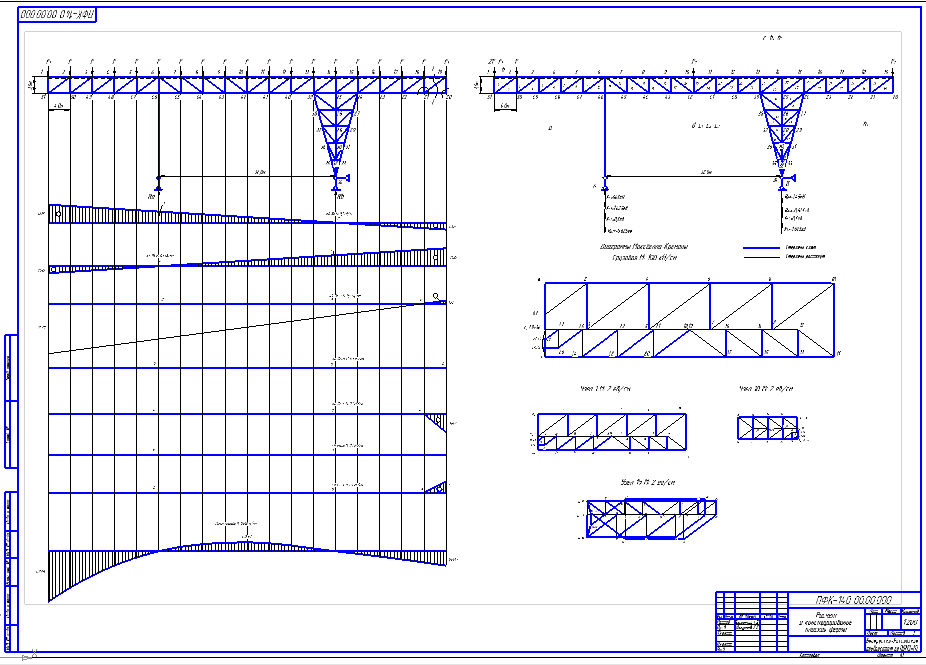

Состав: ПЗ, Лист 1 - Линии влияния, прогибов, диаграммы Макссвела-Кремоны (ф. А1) Лист 2 - Панель (сварка+заклепки) (ф. А1) Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Строительство / Металлоконструкции / Расчет и конструирование плоской фермы козлового крана

Новая папка/
Новая папка/Записо4ка.doc
Новая папка/кран.cdw
Новая папка/сварка+заклепки.cdw
