Расчёт и конструирование плоской крановой фермы пролет 30м

Белорусско-Российский Университет
Кафедра: "Строительные, дорожные, подъемно-транспортные машины и оборудование"
Курсовой проект на тему: "Расчёт и конструирование плоской крановой фермы"
Могилев 2014

Исходные данные:
длина пролета 30 м;
Отношение высоты фермы к пролету 1/10 м;
Назначаем высоту фермы 3м;
Назначаем длину панели 3 м;
Число панелей фермы: 10;
При выполнении курсовой работы рассчитываются и проектируются крановые фермы существующих подъёмно-транспорных и строительно-дорожных машин, производится их анализ, определяются пути улучшения и усовершенствования с учетом современных тенденций развития.
Расчет крановых ферм рассчитывается по методу предельных состояний, что позволяет уделить внимание экономии металла и технологичности их изготовления (подразумевается выбор оптимальных геометрических размеров и рациональное проектирование узлов).

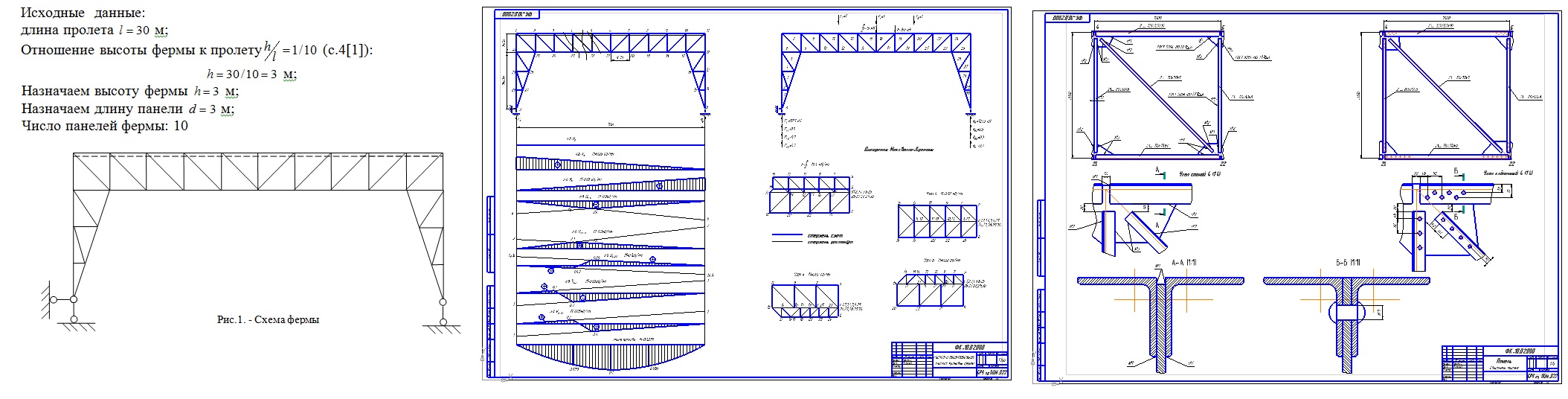

Графическая часть содержит два листа, на 1 листе изображено плоская крановая ферма с эпюрами нагрузок, диаграмму Максвелла-Кремона, на 2 листе изображена схема сборки одной панели, на выбор, или сварочная сборка или заклёпочное.
Пояснительная записка:
Введение 3
1. Выбор геометрических параметров фермы 4
2. Исследование фермы на геометрическую неизменяемость 4
3. Аналитическое определение усилий в стержнях заданной панели 4
4. Построение линий влияния реакций опор и стержней заданной
панели 6
5. Определение расчетных усилий в стержнях заданной панели от действия постоянной нагрузки и системы связанных между собой
подвижных сил 9
6. Подбор сечений стержней фермы 13
7. Расчет числа заклепок 17
8. Расчет длины сварных швов 19
9. Построение грузовой диаграммы Максвелла – Кремоны при невыгодном нагружении фермы подвижной нагрузкой, а также единичных диаграмм 21
10. Построение линии прогибов 23
Заключение 24
Список использованных источников 25
Приложения 26

Состав: Расчет и построение плоской крановой фермы (ТС), Панель крановой фермы (СБ), Пояснительня записка. Язык документа

Софт: КОМПАС-3D V16

Файлы:

Каталог / Строительство / Металлоконструкции / Расчёт и конструирование плоской крановой фермы пролет 30м

курсач\Записка.doc
курсач\лист
курсач\лист
курсач
