Расчет и проектирование балочной клетки18х8м

Восточно-сибирский государственный технологический университет
Кафедра « Промышленное и гражданское строительство»
Курсовой проект по дисциплине «Металлические конструкции»
На тему: «Расчет и проектирование балочной клетки одноэтажного промышленного здания»

Рабочие площадки служат для размещения производственного оборудования на определенной высоте в помещении цеха промышленного здания. В конструкцию площадки входят колонны, балки, настил и связи. Система несущих балок стального покрытия называется балочной клеткой.

1.Исходные данные.
Размер в плане: 18х8м;
Шаг колонн в продольном направлении: 15м;
Шаг колонн в поперечном направлении: 9м;
Отметка чистого пола: 0,000;
Отметка верха габарита помещения под перекрытием: +12.000;
Отметка верха фундамента: -0.500
Фундамент: бетон класса В20;
Коэффициент перегрузки: γf=1,3;
Отметка настила
Материалы конструкций
Опирание конструкций
Нормативная полезная нагрузка РН=20 (кН/м2);

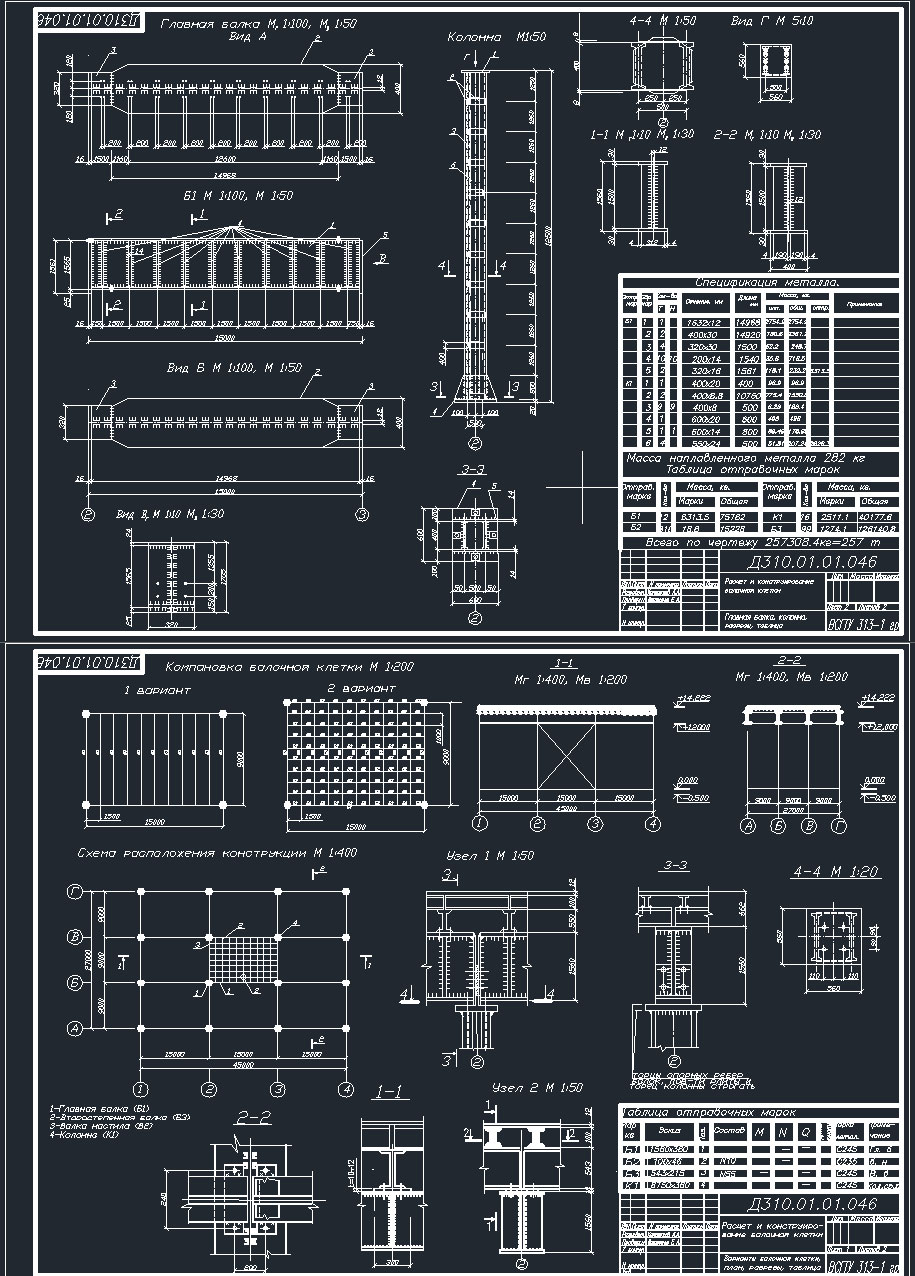

Состав: варианты балочной клетки, план, разрезы, таблица, главная балка, разрезы, колонна, таблица: всего 2а листа + ПЗ Язык документа

Софт: AutoCAD 2013
