Разработка конструкции балочной клетки рабочей площадки производственного цеха 32х12 м

Тюменский Государственный Нефтегазовый Университет
Транспорт углеводородных ресурсов
Курсовой проект по дисциплине "Проектирование сварных конструкций"
На тему: "Разработка конструкции балочной клетки рабочей площадки производственного цеха 32х12м"
Тюмень 2016

Исходные данные Двутавр марка стали С275 / ГОСТ27772-88, Длина площадки 32м, Ширина 12м, Интенсивность распределения нагрузки 2,5 кН/м, Интенсивность сосредоточенной нагрузки 8,5 кН/м
В данной работе произведён расчёт балочной клетки рабочей площадки производственного цеха 32х12м

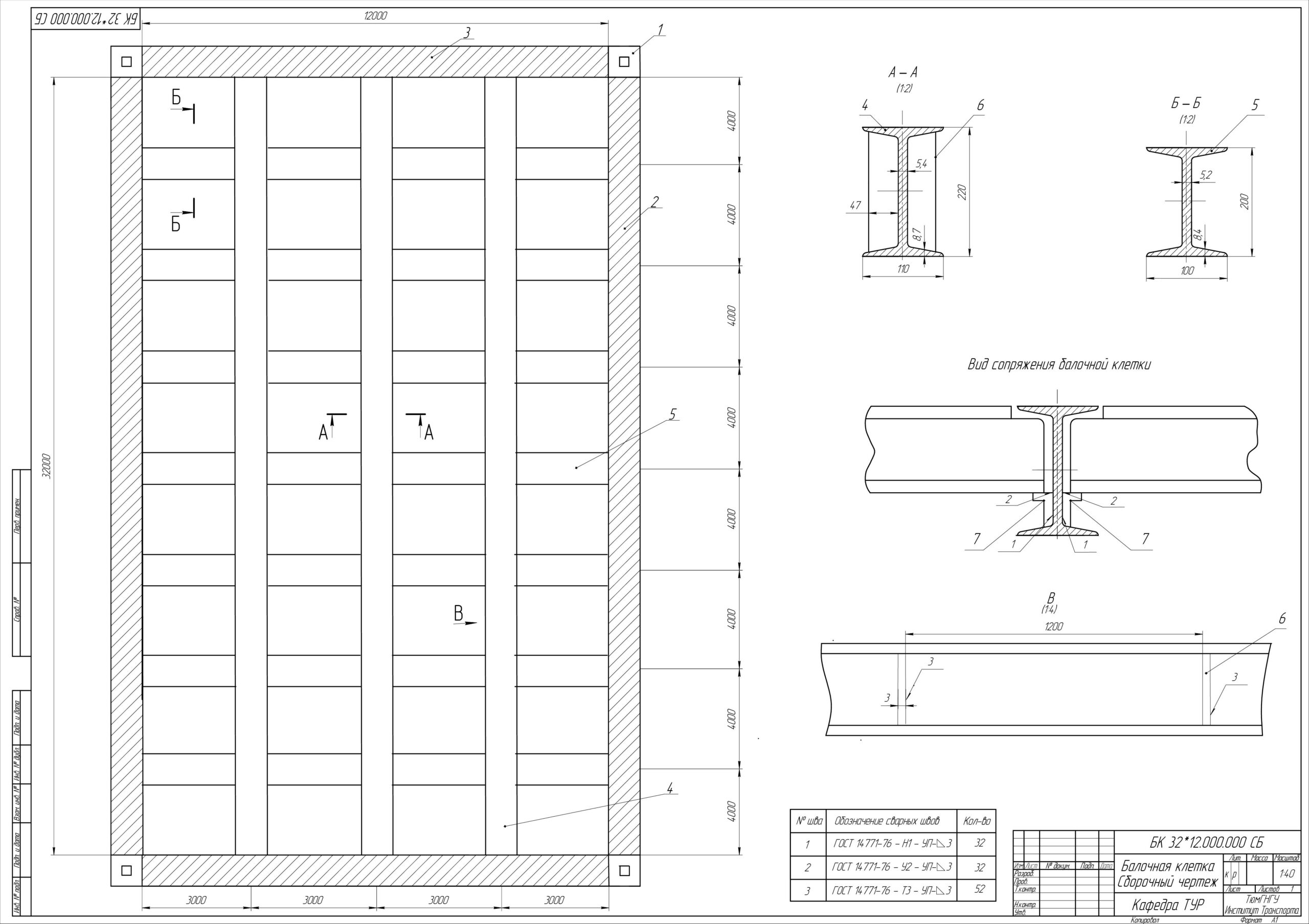

Графическая часть содержит чертёж балочной клетки и спецификацию к этому чертежу.
