Разработка проекта балочной клетки с сосредоточенной нагрузкой 5,5 кН/м

ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ
Транспорт углеводородных ресурсов
Курсовой проект по дисциплине "Проектирование сварных конструкций"
На тему: "Разработка проекта балочной клетки с сосредоточенной нагрузкой 5,5 кН/м"
Тюмень 2016

Исходные данные Двутавр марка стали С345 / ГОСТ27772-88, Длина площадки 32м, Ширина 12м, Интенсивность распределения нагрузки 2,5 кН/м, Интенсивность сосредоточенной нагрузки 5,5 кН/м
В данной работе произведёна разработка проекта балочной клетки с сосредоточенной нагрузкой 5,5 кН/м

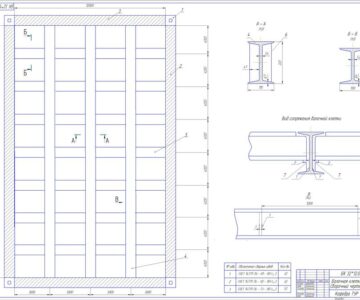

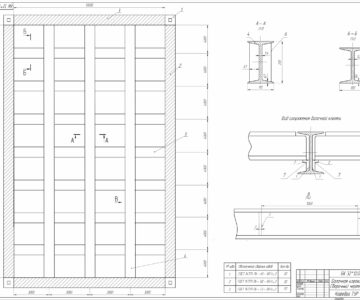

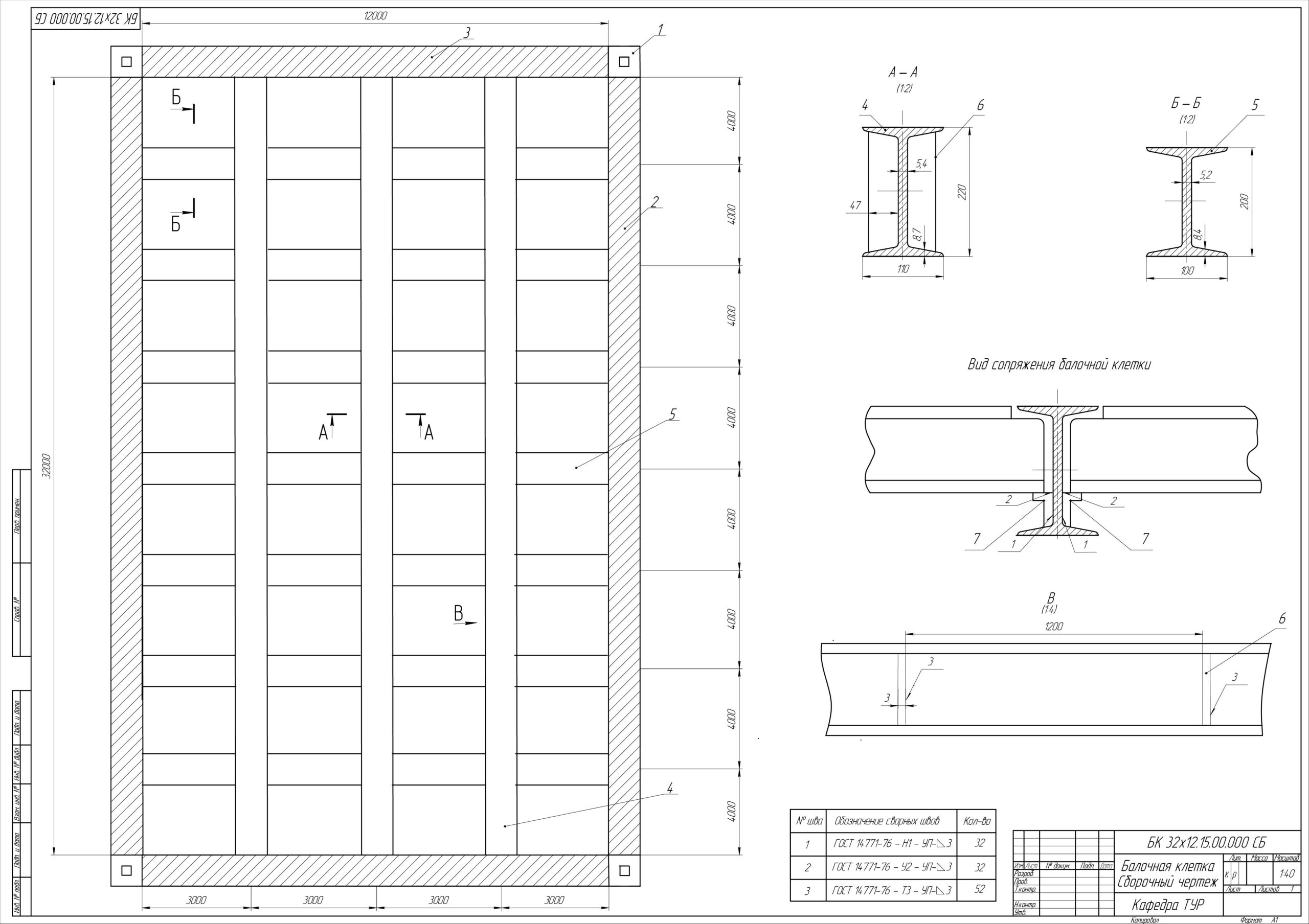

Графическая часть содержит чертёж балочной клетки и спецификацию к этому чертежу.

Задание
Аннотация
Содержание
Введение
1.Общая часть
1.1.Характеристика конструкции изделия.
1.2.Назначение конструкции и воспринимаемые нагрузки.
1.3.Требования нормативно технической документации проектирования конструкции.
1.4.Выбор и обоснование стали
1.5.Характеристика стали
2.Расчетная часть
2.1.Определение расчетных нагрузок
2.2.Расчет и конструирование балочной клетки.
2.3.Конструирование ребер жесткости
2.4.Расчет прикрепления балок настила к главным балкам
2.5.Расчет на прочность сварных швов
3.Технологическая часть
3.1.Рекомендации по выбору способа сварки
3.2.Назначение типов и конструктивных размеров сварочных соединений.
3.3.Рекомендации по выбору режимов сварки
3.4.Рекомендации по выбору мероприятий по уменьшению сварочных напряжений и деформаций
3.5.Рекомендации по выбору сварочных материалов
3.6.Рекомендации по выбору сварочного оборудования
3.7.Рекомендации по выбору способа и оборудования для контроля качества сварных соединений
Заключение
Литература
Приложения

Состав: Балочная клетка (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Строительство / Металлоконструкции / Разработка проекта балочной клетки с сосредоточенной нагрузкой 5,5 кН/м

1. Пояснительная записка.doc
2. Спецификация 2-1.cdw
5. Чертёж.cdw
