Решётка "полумесяц" D=5130, t=2мм

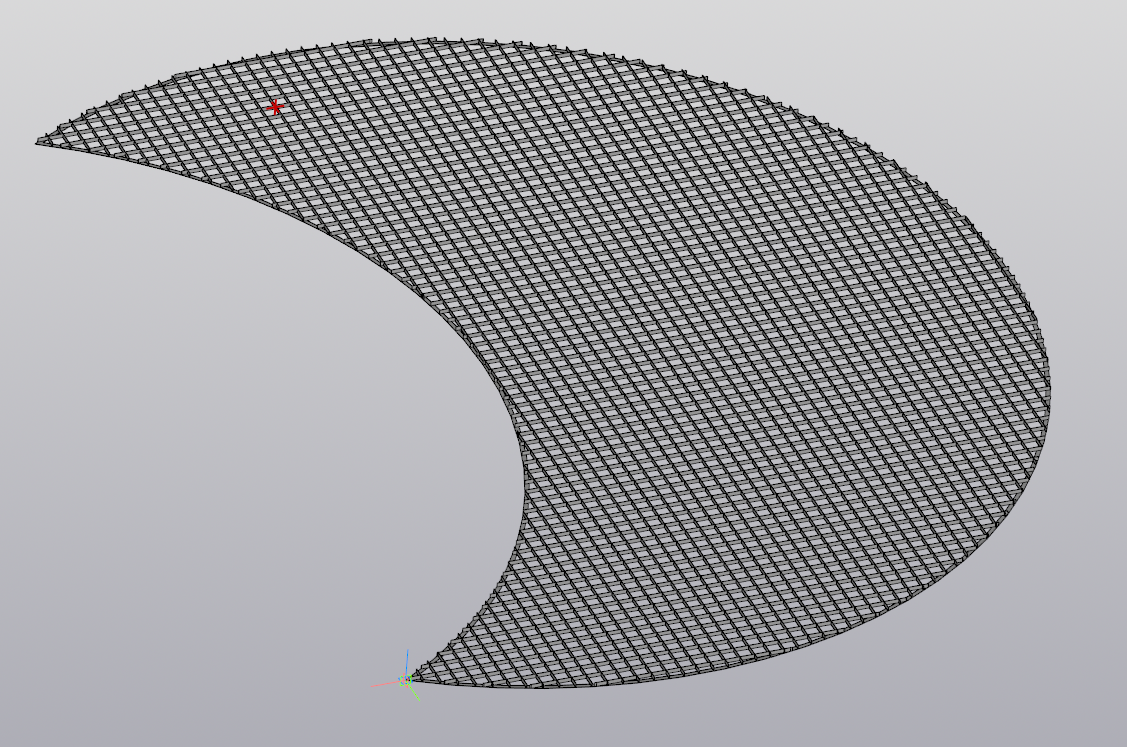

Решётка сливная в виде "полумесяца", монтируемая на здания. Диаметр по внешнему контуру - 5130 мм. Решётка состоит из полос, скрепляемых друг с другом через пазы. Высота полос 20мм, толщина 2мм. Представлена деталировка для резки на лазерном станке. Сборка осуществляется сваркой.

Состав: 3D сборка, чертёж общего вида, деталировка

Софт: КОМПАС-3D 21.0.0.1158

Файлы:
