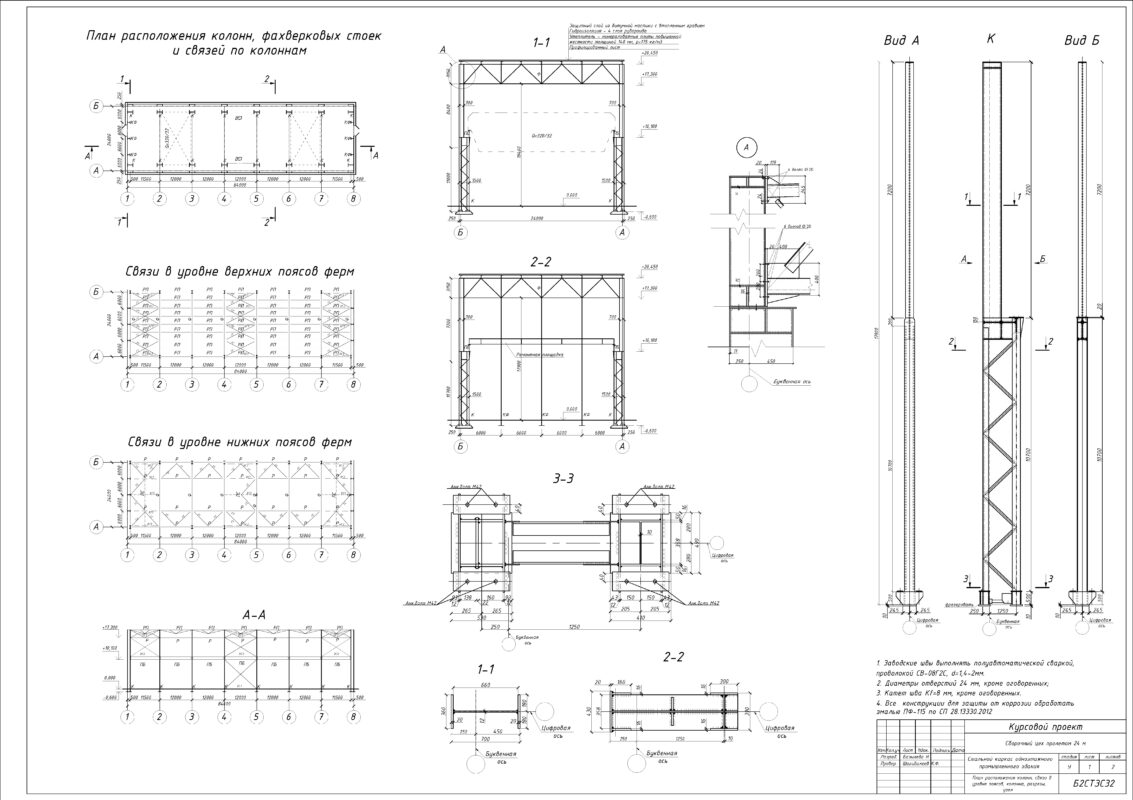

Сборочный цех пролетом 24 м

Министерство науки и высшего образования Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего образования «Саратовский государственный технический университет имени Гагарина Ю.А.»

Кафедра «Строительные материалы, конструкции и технологии»

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
К КУРСОВОМУ ПРОЕКТУ
По дисциплине «металлические конструкции»
На тему:
«Сборочный цех пролетом 24 м»

ИСХОДНЫЕ ДАННЫЕ
Пролет – 24 м
Шаг колонн – 12 м
Длина здания – 84 м
Отметка верха головки кранового рельса – 11,6 м
Грузоподъемность крана Q – 320 т (главного крюка) / 32 т (вспомогательного крюка)
Режим работы мостовых кранов – 5К
Район строительства – г. Псков
Несущие конструкции покрытия – Фермы из спаренных уголков
Толщина утеплителя – 140 мм
Примечание – сборочный цех пролетом 24 метров
Коэффициент надежности по ответственности
Характеристики крана 320/32 5К
пролет моста крана Lкр - 21,5 м
тип кранового рельса - КР120
нагрузка на колесо крана:
р*- 503 кН
р*1 - 513 кН
масса:
тележки - 85 т
крана - 202 т
размеры:
А2 - 2300 мм
А3 - 900 мм
А4 – 1900 мм
В - 11200 мм
В2 - 500 мм
Нк - 5500 мм

Содержание
ИСХОДНЫЕ ДАННЫЕ 4
ВВЕДЕНИЕ 5
1. КОМПОНОВКА ЗДАНИЯ С МОСТОВЫМИ КРАНАМИ 5
2. СБОР НАГРУЗОК НА ПОПЕРЕЧНУЮ РАМУ 9
2.1 Постоянная нагрузка 10
2.1.1. Вес от покрытия 10
2.1.2 Вес колонны, стеновых панелей и остекления 11
2.2 Временные нагрузки 12
2.2.1 Снеговая нагрузка 12
2.2.2 Нагрузки от мостового крана 14
2.2.3 Ветровая нагрузка 16
2.3 Учет пространственной работы каркаса 17
3. ОПРЕДЕЛЕНИЕ УСИЛИЙ В ЭЛЕМЕНТАХ РАМЫ 19
4. ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ УСИЛИЙ В ЭЛЕМЕНТАХ РАМЫ 23
5. КОНСТРУИРОВАНИЕ И РАСЧЕТ СТЕРЖНЯ КОЛОННЫ 24
5.1 Определение расчетных длин колонн в плоскости рамы 24
5.2 Подбор сечения верхней части колонны 25
5.3 Проверка устойчивости стенок и поясов. 30
5.3.1 Устойчивость стенки 30
5.3 Устойчивость в плоскости рамы 30
5.4 Устойчивость из плоскости рамы 31
5.6 Подбор сечения нижней части колонны 32
5.7 Устойчивость ветвей рамы 35
5.7.1 Устойчивость из плоскости рамы 36
5.7.2 Устойчивость в плоскости рамы 36
5.8 Расчет стержней соединительной решетки 37
5.9. Устойчивость колонны как единого стержня в плоскости рамы 39
5.10 Базы колонн 40
5.10.1 База подкрановой вестви 40
5.10.2 База наружной ветви 43
6. ПРОЕКТИРОВАНИЕ СТРОПИЛЬНОЙ ФЕРМЫ 46
6.1 Сбор нагрузок на поперечную раму 46
6.1.1 Постоянная нагрузка 46
6.1.2 Снеговая нагрузка 46
6.2 Подбор сечений элементов ферм покрытия. 49
6.3 Конструктивные решения и расчет узлов фермы. Общие требования к конструированию 56
6.3.1. Опорные узлы. 57
6.3.2. Монтажные узлы 59
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ 64
