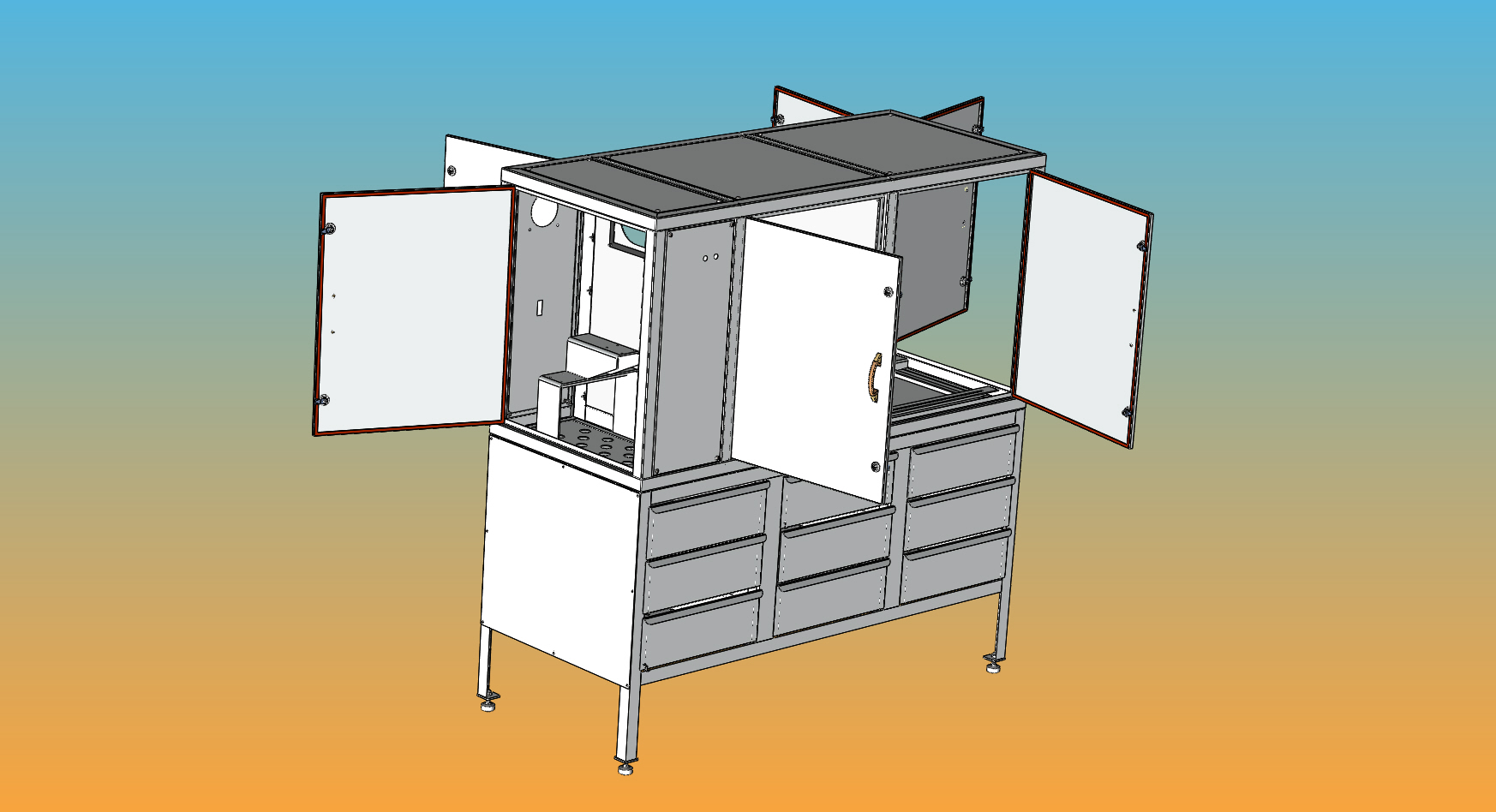

Шкаф ЭТ10.4.000.000

Шкаф ЭТ10.4.000.000
Габариты 1560х660х1640
Шкаф металлический напольного исполнения является несущим и ограждающим элементом фотоэлектрической измерительной установки ЭТ 4.100.000 (индивидуальная разработка).
Конструкция предусматривает размещение внутри шкафа всех устройств и механизмов установки, обеспечивает лёгкий доступ для управления и наладки,

Состав: 3D сборки, детали

Софт: SolidWorks 2017

Файлы:

bolts/Hex Bolt 7798_gost.sldprt

hexagon nuts accuracy class b/Hex Nut 5915_gost.sldprt

plain washer/Washer 11371_gost.sldprt

screws/SC GOST 7047_2_gost.sldprt

Прочие издеоия/Замок 19х22/19х22 Винт.SLDPRT

Прочие издеоия/Замок 19х22/19х22 Гайка.SLDPRT

Прочие издеоия/Замок 19х22/19х22 Замок.SLDASM

Прочие издеоия/Замок 19х22/19х22 Личинка.SLDPRT

Прочие издеоия/Замок 19х22/19х22 Прокладка.SLDPRT

Прочие издеоия/Замок 19х22/19х22 Шайба.SLDPRT

Прочие издеоия/Замок 19х22/Корпус 19х22.SLDPRT

Прочие издеоия/Направляющая меб. левая/Направляющая боковая (L).SLDPRT

Прочие издеоия/Направляющая меб. левая/Направляющая нижняя (L).SLDPRT

Прочие издеоия/Направляющая меб. левая/Направляющая роликовая (L).SLDASM

Прочие издеоия/Направляющая меб. правая/Направляющая боковая (R).SLDPRT

Прочие издеоия/Направляющая меб. правая/Направляющая нижняя (R).SLDPRT

Прочие издеоия/Направляющая меб. правая/Направляющая роликовая (R).SLDASM

Прочие издеоия/скоба №01 (96).SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.100.000 СБ Шкаф верхний.SLDASM

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.100.001 Ось.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.110.000 СБ Каркас.SLDASM

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.110.001 Стойка.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.110.002 -01 Уголок нижний.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.110.002 Уголок нижний.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.110.005 Лист нижний.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.110.011 Бобышка.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.111.000 Пояс нижний/ЭТ 010.6.111.000 СБ Пояс нижний.SLDASM

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.111.000 Пояс нижний/ЭТ 010.6.111.001 Профиль правый.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.111.000 Пояс нижний/ЭТ 010.6.111.002 Профиль левый.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.111.000 Пояс нижний/ЭТ 010.6.111.003 Поперечина левая.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.111.000 Пояс нижний/ЭТ 010.6.111.004 Поперечина правая.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.112.000 Пояс верхний/ЭТ 010.6.112.000 СБ Пояс верхний.SLDASM

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.112.000 Пояс верхний/ЭТ 010.6.112.001 Профиль правый.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.112.000 Пояс верхний/ЭТ 010.6.112.002 Профиль левый.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.112.000 Пояс верхний/ЭТ 010.6.112.003Поперечина левая.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.112.000 Пояс верхний/ЭТ 010.6.112.004 Поперечина правая.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.113.000 Стойка средняя/ЭТ 010.6.113.000 СБ Стойка средняя.SLDASM

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.113.000 Стойка средняя/ЭТ 010.6.113.001 Стойка.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.113.000 Стойка средняя/ЭТ 010.6.113.002 Уголок.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.113.000 Стойка средняя/ЭТ 010.6.113.003 Уголок.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.114.000 Поперечина средняя/ЭТ 010.6.114.000 СБ Поперечина.SLDASM

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.114.000 Поперечина средняя/ЭТ 010.6.114.001 Поперечина.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.114.000 Поперечина средняя/ЭТ 010.6.114.002 Уголок.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.114.000 Поперечина средняя/ЭТ 010.6.114.003 Уголок.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.115.000 Кронштейн/ЭТ 010.6.115.000 СБ Кронштейн.SLDASM

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.115.000 Кронштейн/ЭТ 010.6.115.001 Кронштейн лазера.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.115.000 Кронштейн/ЭТ 010.6.115.002 Ребро.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.115.000 Кронштейн/ЭТ 010.6.115.003 Кронштейн осветителя.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.116.000 Салазки стойки фотоголовок/ЭТ 010.6.116.000 СБ Салазки стойки фотоголовок.SLDASM

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.116.000 Салазки стойки фотоголовок/ЭТ 010.6.116.001 Полоз.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.116.000 Салазки стойки фотоголовок/ЭТ 010.6.116.002 Поперечина.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.117.000 Салазки стойки фильтров/ЭТ 010.6.117.000 СБ Салазки стойки фильтров.SLDASM

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.110.000 Каркас/ЭТ 010.6.117.000 Салазки стойки фильтров/ЭТ 010.6.117.001 Полоз.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.120.000 Перегородка осветителя/ЭТ 010.6.120.000 СБ Перегородка осветителя.SLDASM

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.120.000 Перегородка осветителя/ЭТ 010.6.121.000 Перегородка/ЭТ 010.6.121.000 СБПерегородка.SLDASM

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.120.000 Перегородка осветителя/ЭТ 010.6.121.000 Перегородка/ЭТ 010.6.121.001 Перегородка.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.120.000 Перегородка осветителя/ЭТ 010.6.121.000 Перегородка/ЭТ 010.6.121.002 Шпилька.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.120.000 Перегородка осветителя/ЭТ 010.6.121.001 Прокладка.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.130.000 Перегородка стоек/ЭТ 010.6.131.000 Перегородка/ЭТ 010.6.131.000 СБ Перегородка.SLDASM

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.130.000 Перегородка стоек/ЭТ 010.6.131.000 Перегородка/ЭТ 010.6.131.001 Перегородка.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.140.000 Дверь/ЭТ 010.6.140.000 СБ Дверь.SLDASM

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.140.000 Дверь/ЭТ 010.6.140.001 Панель.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.140.000 Дверь/ЭТ 010.6.140.002 Втулка.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.140.000 Дверь/ЭТ 010.6.140.003 Уплотнитель.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.140.000 Дверь/ЭТ 010.6.140.004 Ригель.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.150.000 Панель ограждения/ЭТ 010.6.150.000 СБ Панель ограждения.SLDASM

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.150.000 Панель ограждения/ЭТ 010.6.150.001 Панель.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.150.000 Панель ограждения/ЭТ 010.6.150.005 Уплотнитель.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.150.000 Панель ограждения/ЭТ 010.6.150.006 Шайба.SLDPRT

ЭТ 010.6.100.000 Шкаф верхний/ЭТ 010.6.150.000 Панель ограждения/ЭТ 010.6.150.007 Шайба фиксатор.SLDPRT

ЭТ 010.6.200.000 Подставка/114.6.126.287 Опора винтовая/114.6.126.287 СБ Опора винтовая.SLDASM

ЭТ 010.6.200.000 Подставка/114.6.126.287 Опора винтовая/114.8.686.102 Прокладка.SLDPRT

ЭТ 010.6.200.000 Подставка/114.6.126.287 Опора винтовая/114.8.919.114 Винт развальц.SLDPRT

ЭТ 010.6.200.000 Подставка/114.6.126.287 Опора винтовая/Н.187.00.00.01 Пята.SLDPRT

ЭТ 010.6.200.000 Подставка/ЭТ 010.6.200.000 СБ Подставка.SLDASM

ЭТ 010.6.200.000 Подставка/ЭТ 010.6.200.001 Ящик.SLDPRT

ЭТ 010.6.200.000 Подставка/ЭТ 010.6.200.002 Обшивка боковая.SLDPRT

ЭТ 010.6.200.000 Подставка/ЭТ 010.6.200.003 Обшивка эадняя.SLDPRT

ЭТ 010.6.200.000 Подставка/ЭТ 010.6.210.000 Каркас/ЭТ 010.6.210.000 СБ Каркас.SLDASM

ЭТ 010.6.200.000 Подставка/ЭТ 010.6.210.000 Каркас/ЭТ 010.6.210.001 Стойка.SLDPRT

ЭТ 010.6.200.000 Подставка/ЭТ 010.6.210.000 Каркас/ЭТ 010.6.210.002 Стойка средняя.SLDPRT

ЭТ 010.6.200.000 Подставка/ЭТ 010.6.210.000 Каркас/ЭТ 010.6.210.003 Поперечина средняя.SLDPRT

ЭТ 010.6.200.000 Подставка/ЭТ 010.6.210.000 Каркас/ЭТ 010.6.210.004 Уголок.SLDPRT

ЭТ 010.6.200.000 Подставка/ЭТ 010.6.210.000 Каркас/ЭТ 010.6.210.005 Уголок.SLDPRT

ЭТ 010.6.200.000 Подставка/ЭТ 010.6.210.000 Каркас/ЭТ 010.6.210.006 Пята.SLDPRT

ЭТ 010.6.200.000 Подставка/ЭТ 010.6.210.000 Каркас/ЭТ 010.6.210.007Косынка.SLDPRT

ЭТ 010.6.200.000 Подставка/ЭТ 010.6.210.000 Каркас/ЭТ 010.6.211.000 Пояс/ЭТ 010.6.211.000 СБ Пояс.SLDASM

ЭТ 010.6.200.000 Подставка/ЭТ 010.6.210.000 Каркас/ЭТ 010.6.211.000 Пояс/ЭТ 010.6.211.001 Уголок длинный.SLDPRT

ЭТ 010.6.200.000 Подставка/ЭТ 010.6.210.000 Каркас/ЭТ 010.6.211.000 Пояс/ЭТ 010.6.211.002 Уголок короткий.SLDPRT

ЭТ10.4.000.000 СБ Шкаф.SLDASM

ЭТ10.4.000.000 СБ Шкаф.JPG
