Шкаф металлический Н.301.10.00.00

Н.301.10.00.00 Шкаф
Габариты 650х410х1320.

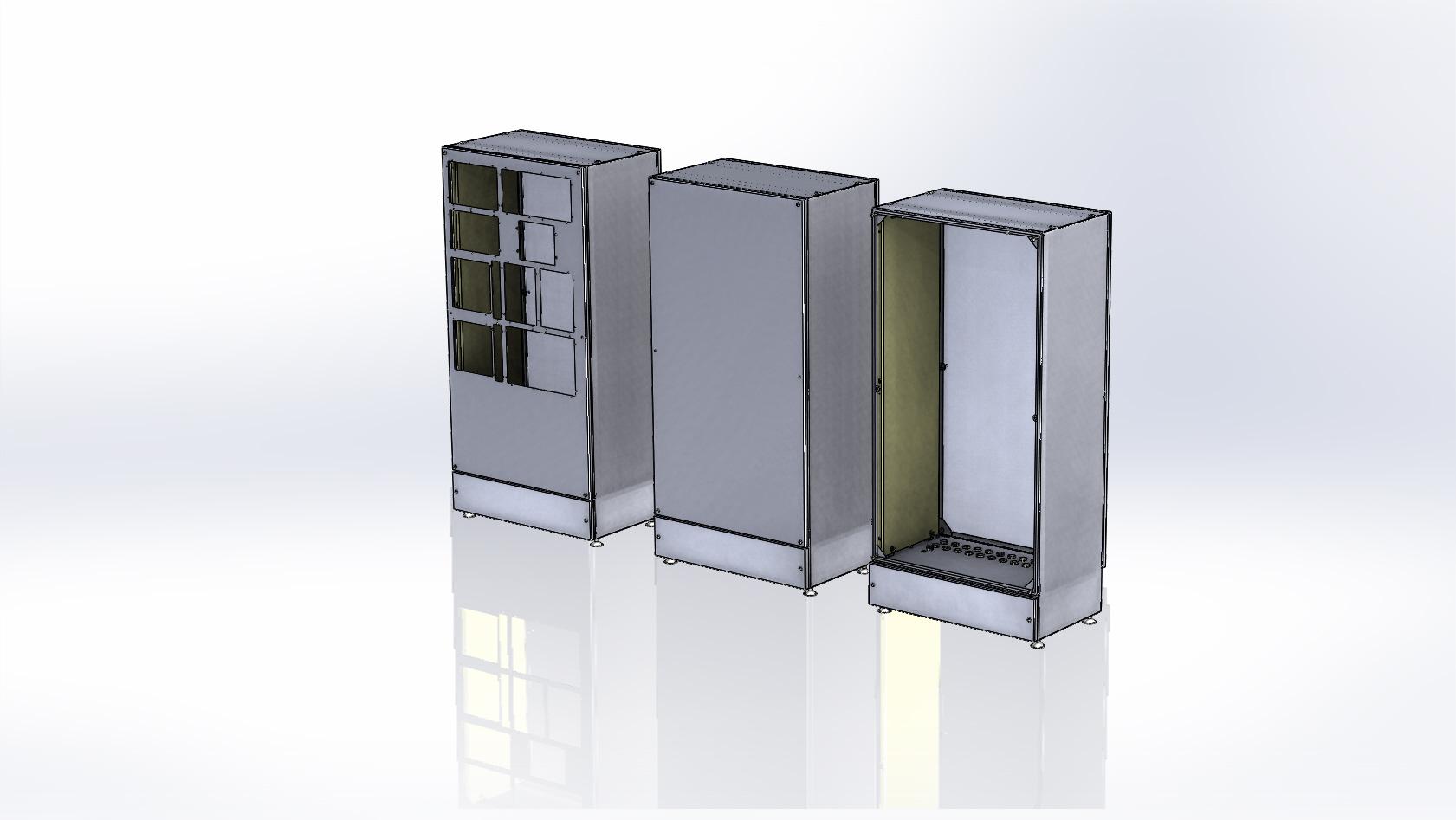

Шкаф металлический напольного исполнения является несущим и ограждающим элементом шкафа управления установкой. В данной раздаче шкаф комплектуется двумя передними панелями, одна с отверстиями и другими элементами для объекта конечной разработки, другая - заготовка для разработки необходимой передней панели для собственных нужд.
Конструкция предусматривает наличие внутри шкафа двух боковых монтажных панелей для размещения на них силовых и слаботочных элементов пульта, а так же передней панели для установки на ней приборов контроля и регулирования. Сзади имеется дверь для доступа к внутреннему оборудованию.
Хотя шкаф разработан для конкретного пульта по требованиям к нему, но вполне может применяться для разработки собственных конструкций пультов и шкафов управления в качестве несущей базовой конструкции.

Состав: 3D сборки, детали

Софт: SolidWorks 2017

Файлы:

Каталог
Строительство
Металлоконструкции
Шкаф металлический Н.301.10.00.00

bolts/Hex Bolt 7798_gost.sldprt

hexagon nuts accuracy class b/Hex Nut 5915_gost.sldprt

hexagon nuts accuracy class b/Hex Nut 5916_gost.sldprt

lock washers/Washer 6402_3_gost.sldprt

plain washer/Washer 11371_gost.sldprt

plain washer/Washer 11371n_gost.sldprt

screws/SC GOST 17474_gost.sldprt

Н.301.10.00.00 СБ Шкаф.SLDASM

Н.301.10.00.003 Прокладка.SLDPRT

Н.301.10.00.01 Винт грузовой.SLDPRT

Н.301.10.00.02 Винт лекоративный.SLDPRT

Н.301.10.00.05 Крышка задняя.SLDPRT

Н.301.10.00.06 Крышка нижняя.SLDPRT

Н.301.10.00.07 Шайба.SLDPRT

Н.301.10.00.08 Уплотнителшь.SLDPRT

Н.301.11.00.00 Корпус/Н.301.11.00 00 СБ Корпус.SLDASM

Н.301.11.00.00 Корпус/Н.301.11.00 01 Бобышка.SLDPRT

Н.301.11.00.00 Корпус/Н.301.11.00 01 Крыша.SLDPRT

Н.301.11.00.00 Корпус/Н.301.11.00 02 Боковина.SLDPRT

Н.301.11.00.00 Корпус/Н.301.11.00 03 Део.SLDPRT

Н.301.11.00.00 Корпус/Н.301.11.00 04 Винт.SLDPRT

Н.301.11.00.00 Корпус/Н.301.11.01.00 Уголок/Н.301.11.01.00 СБ Уголок.SLDASM

Н.301.11.00.00 Корпус/Н.301.11.01.00 Уголок/Н.301.11.01.01 Уголок.SLDPRT

Н.301.11.00.00 Корпус/Н.301.11.02.00 Кронштейн верхний/Н.301.11.02.00 СБ Кронштейн верхний.SLDASM

Н.301.11.00.00 Корпус/Н.301.11.02.00 Кронштейн верхний/Н.301.11.02.01 Скоба.SLDPRT

Н.301.11.00.00 Корпус/Н.301.11.02.00 Кронштейн верхний/Н.301.11.02.02 Шпилька.SLDPRT

Н.301.11.00.00 Корпус/Н.301.11.03.00 Кронштейн нижний/Н.301.11.03.00 СБ Кронштейк нижний.SLDASM

Н.301.11.00.00 Корпус/Н.301.11.03.00 Кронштейн нижний/Н.301.11.03.01 Скоба.SLDPRT

Н.301.11.00.00 Корпус/Н.301.11.04 00 Балка/Н.301.11.04.00 СБ Балка.SLDASM

Н.301.11.00.00 Корпус/Н.301.11.04 00 Балка/Н.301.11.04.01 Швеллер.SLDPRT

Н.301.11.00.00 Корпус/Н.301.11.04 00 Балка/Н.301.11.04.02 Бобышка.SLDPRT

Н.301.11.00.00 Корпус/Н.301.11.05.00 Уголок/Н.301.11.05. 00 СБ Уголоу.SLDASM

Н.301.11.00.00 Корпус/Н.301.11.05.00 Уголок/Н.301.11.05. 01 Кронштейн.SLDPRT

Н.301.12.00.00 Подставка/Н.301.12.00.00 СБ Опора.SLDASM

Н.301.12.00.00 Подставка/Н.301.12.00.01 Швеллер.SLDPRT

Н.301.12.00.00 Подставка/Н.301.12.00.02 Втулка.SLDPRT

Н.301.14.00.00 Опора/Н.301.14.00.00 СБ Опора.SLDASM

Н.301.14.00.00 Опора/Н.301.14.00.01 Чашка.SLDPRT

Н.301.14.00.00 Опора/Н.301.14.00.02 Винт.SLDPRT

Н.301.21.00.00 Панель лицевая/Н.301.21.00.01 -01 Панель.SLDPRT

Н.301.21.00.00 Панель лицевая/Н.301.21.00.01 Панель.SLDPRT

Н.301.21.00.00 Панель лицевая/Н.301.21.00.02 Уплотнитель.SLDPRT

Н.301.31.00.00 Панель/Н.301.31.00.01 Панель.SLDPRT

Прочие изделия/Знак заземления 14 мм.SLDPRT

Прочие изделия/Клемма TRI-6.3 тип O пров.0,25 ... 1,5 изол..SLDPRT

Прочие изделия/Сальник RG 11.SLDPRT

Прочие изделия/Сальник RG-16.SLDPRT
