Система транспортная для камеры покрасочной/полимеризационной - комплект КМД и модель 3D со входящими элементами
Система транспортная для камеры покрасочной/полимеризационной - комплект КМД и модель 3D. 6000х3500х3128 мм внутренние размеры каркаса.
Данная система позволяет транспортировать объекты, подвешенные на направляющих, для осуществления покраски и сушки соответственно в камерах покрасочной и полимеризационной.
Комплект подвижных направляющих позволяет перемещать объекты как в продольном направлении (вдоль путей), так и в поперечном для перемещения подвешенных объектов внутрь камер и последующего извлечения обратно.
Преимущества данной системы - возможность изменения количества подвижных балок направляющих на уже собранной системе как в сторону увеличения, так и уменьшения изделий.
Применение подшипников в конструкции подвижных элементов позволяется добиться плавности хода.
Данная система успешна внедрена на производстве 3D заборов для осуществления покраски и сушки изделий.
Комплект КМД включает в себя полный комплект сборок со спецификациями и деталировкой.
ВНИМАНИЕ! При открытии сборки 3D может возникнуть проблема в определении программой стандартных изделий по ГОСТ - крепеж (болты, гайки, шайбы) и подшипники, отсутствующие в стандартном комплекте ToolBox SolidWorks. Данные элементы загружались в базу ToolBox отдельным комплектом.

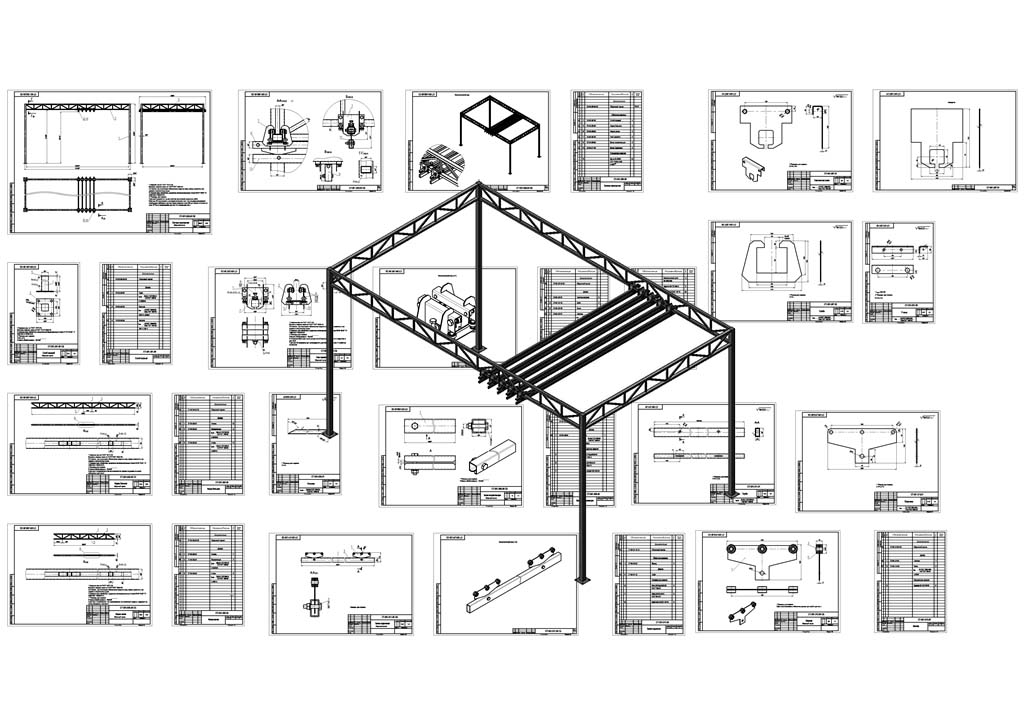

Состав: Комплект КМД - сборочные чертежи со спецификациями и полной деталировкой; 3D сборка модели со входящими элементами
Софт: SolidWorks 2020
