Склад 30950*14920 мм., h 8000 мм. Раздел КМ
Настоящий комплект чертежей КМ "Конструкции металлические", площадка для хранения контейнеров.
Характеристика здания:
Степень огнестойкости здания - IV.
Снеговой район - V, ветровой район - І, гололедный район - II.
4.2. Нагрузки приняты в соответствии с СП 20.13330.2011 (СНиП 2.01.07-85*):
- для снеговой нагрузки расчетное значение веса снегового покрова S0 на 1м2 горизонтальной поверхности земли принято 3,2 кПа (320 кгс/м2). По требованию СП 20.13330.2011;
- для І ветрового района нормативное значение ветрового давления w0 = 0,23 кПа, (23 кгс/м2);
- для II гололедного района величина стенки гололеда над поверхностью земли составляет 5 мм.
4.3. При расчете учтены следующие технологические нагрузки:
- 14 контейнеров типа 1СС. Вес одного контейнера 33 т.
- 1 контейнер типа 1ЕЕЕ. Вес одного контейнера 33 т.

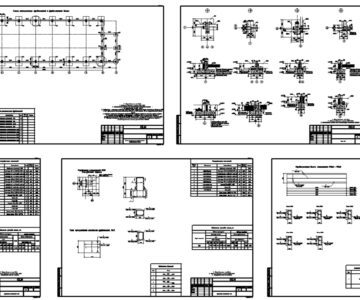

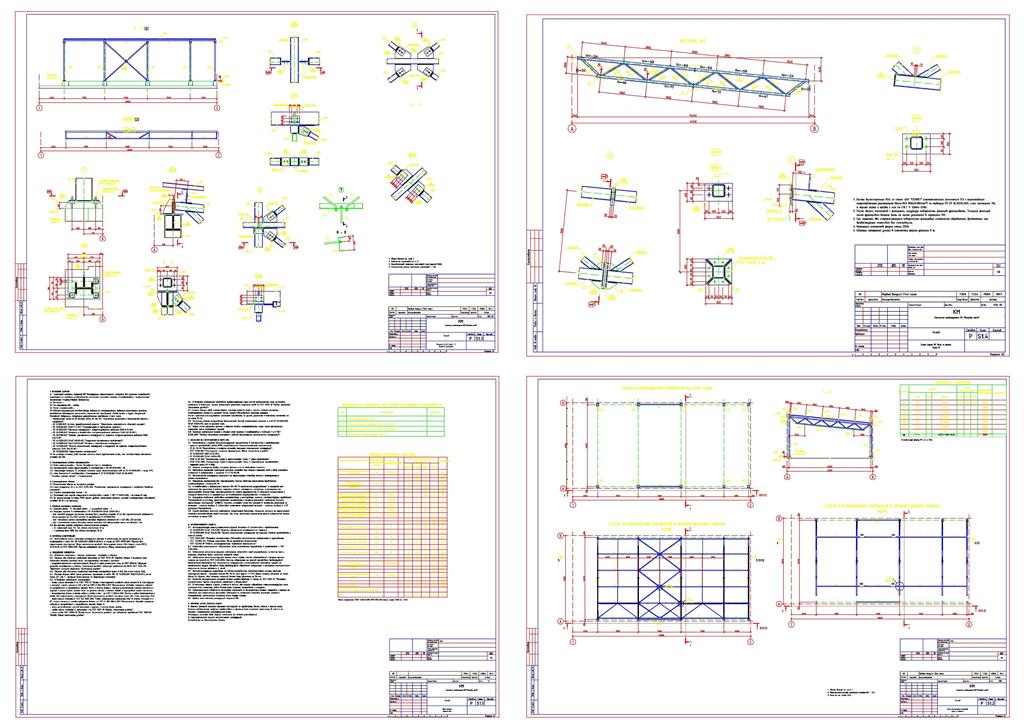

Состав: Общие данные, схемы расположения элементов, разрезы, узлы, схемы и узлы фермы.
Софт: AutoCAD 2020
