Смотровой маяк
Смотровой маяк на набережной в г.Дербенте. Конструктивная схема проектируемого здания – металлический каркас с габариты в осях – 9,0х3,2м.
Маяк выполнен по принципу каркасной системы, где вертикальные и горизонтальные несущие элементы представленные в виде балок и стоек из профильных труб. Количество этажей (уровней) здания – 3 (один). Высота этажа (уровня) – 3.6 м.
Несущими конструкциями сооружения являются:
1. Фундамент – железобетонная монолитные плита размерами 5.2х11.0 м и толщиной 1200мм, Бетон для фундамента принят класса В25 ГОСТ 26633-2012 на сульфатостойком портландцементе марки W12 по водонепроницаемости, арматура классов A500С по ГОСТ Р 52544-2006, A240 по ГОСТ 5781-82*.
2. Вертикальные несущие элементы (колонны) – сдвоенный стойки-опоры выполнены из металлического каркаса сечением 140х140х8 мм, окрашенного под латунь.
3. Горизонтальные несущие элементы (ригеля) – металлические балки имеют квадратное сечение со стороной 120х120х8 и 100х100х6 мм, окрашенного под латунь.
4. Перекрытия – железобетонная толщиной 160 мм, тяжелый бетон класса B20 по ГОСТ 26633-2012, арматура классов A500С по ГОСТ Р 52544-2006, A240 по ГОСТ 5781-82*.;
5. Лестницы – из металлический каркаса размерами 1.5х3.0 м. Основа конструкции представляется собой два косоура из швереллера №20 скрепленных между собой балками. Ступени – железобетонные.

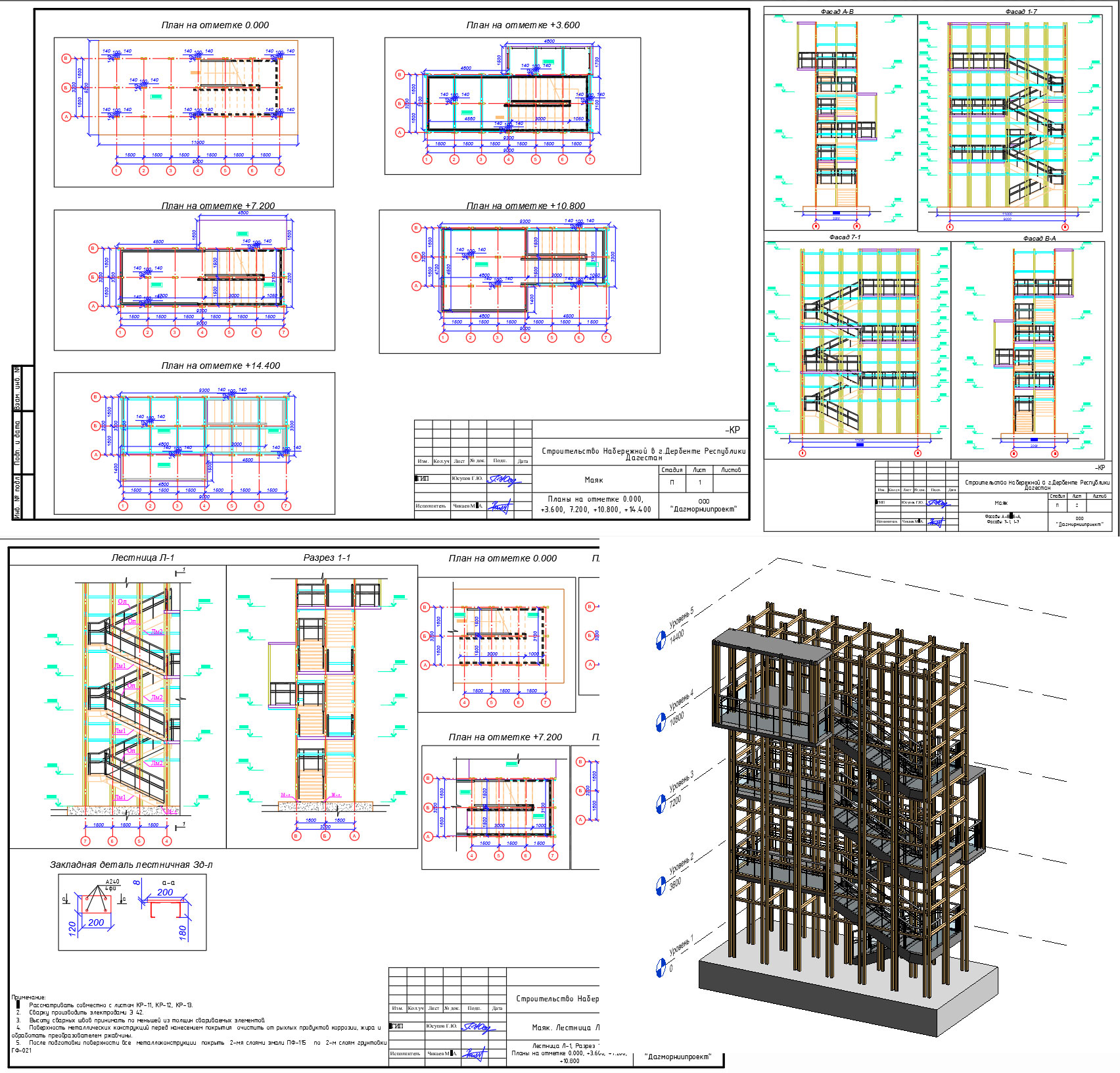

Состав: Раздел КР, Отчет по расчету, Чертежи Плана, Разрезы, План фундаментов, План перекрытий
Софт: Autodesk Revit 2020
