Стальной каркас одноэтажного производственного здания

Белорусско-Российский университет
Кафедра строительные конструкции здания и сооружения
Курсовая работа по дисциплине "Металлические конструкции"
На тему: "Стальной каркас одноэтажного производственного здания"
Могилев 2016

Курсовая работа по МЕТАЛЛИЧЕСКИМ КОНСТРУКЦИЯМ состоит из 2-х листов формата А1.
Спроектировать поперечную раму одноэтажного производственного здания пролетом L = 36 м, оборудованного двумя мостовыми кранами гру-зоподъемностью Q = 125 т, групп режимов работы 1К. Длина здания –132 м, отметка головки кранового рельса Н1 = 8,0 м. Шаг поперечных рам В = 12 м. Район строительства – г. Братск. Здание однопролетное с жестким со-пряжением ригеля с колоннами. Ригель проектируется в виде стропильной фермы; высота фермы на опоре 3,1 м; уклон кровли 0,015. Тип покрытия – стальной плоский лист.

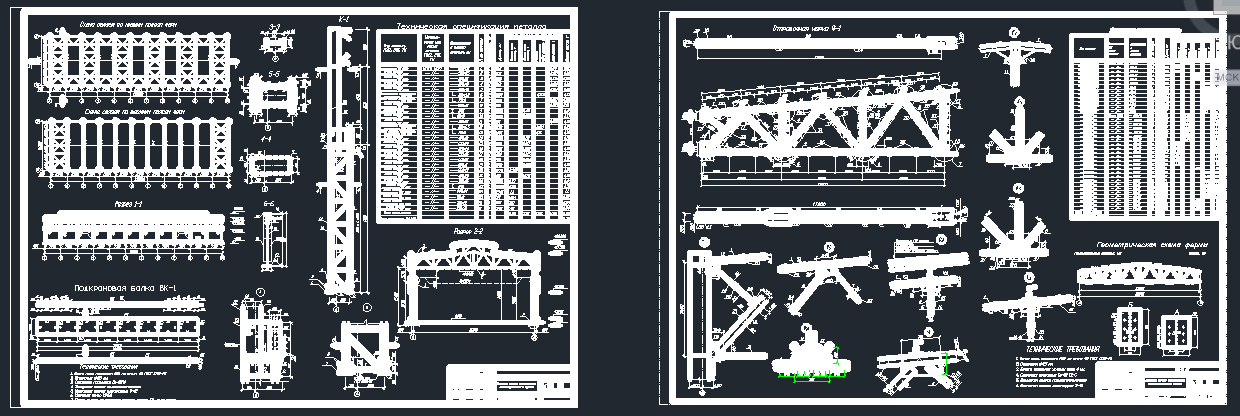

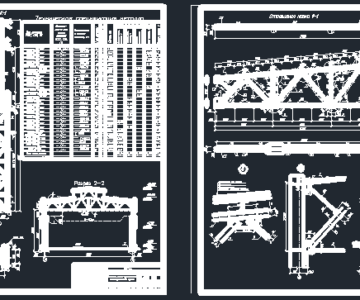

Состав: Схема связей по нижним, верхним поясам ферм,разрез 1-1 М 1:400: разрез2-2 М 1:200: колонна, балка М 1:50: узлы М 1:25. Отправочная марка М1:50; расчетная схема М1:200; узлы 3,4,5,6 М1:25; вид А,Б М1:10. ПЗ со всеми расчетами. Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Металлоконструкции / Стальной каркас одноэтажного производственного здания

Содержание.doc
list_1.dwg
list_2.dwg
Катя.doc
