Стальной каркас одноэтажного производственного здания

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ РФ
КАЗАНСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ
Кафедра Металлических конструкций и испытания сооружений
КУРСОВОЙ ПРОЕКТ по дисциплине: «Металлические конструкции»
на тему «Стальной каркас одноэтажного производственного здания»
Казань, 2015

Шифр 083

Содержание: стр.
1. Введение 3
2. Исходные данные. 3
2. Компоновка конструктивной схемы каркаса. 3
2.1. Поперечная система каркаса. 3
2.2. Продольная система каркаса. 5
3. Расчет и конструирование подкрановых конструкций. 7
3.1. Определение действующих нагрузок. Расчетные внутренние усилия. 7
3.2. Подбор сечения бисимметричной сплошной подкрановой балки.
Компоновка сечения тормозной конструкции. 9
3.3. Проверка принятого сечения подкрановой конструкции. 11
4.Статический расчет рамы. 13
4.2. Нагрузки на раму. 14
4.2.1. Расчетные постоянные нагрузки. 14
4.2.2. Расчетная снеговая нагрузка. 15
4.2.3. Нагрузка от мостовых кранов. 15
4.2.4. Ветровая нагрузка. 16
4.3. Статический расчет рамы. Определение расчетных внутренних усилий. 18
5.Расчет и конструирование стропильной фермы. 20
5.1.Расчетная схема 20
5.2. Нагруки на ферму. 20
5.3. определение расчетных усилий в стержнях 22
5.4Подбор сечений стержней стропильной фермы. 23
5.4.1. Подбор сечения сжатых стержней. 23
5.4.2.Подбор сечения растянутых стержней. 23
5.5.Расчет узлов стропильной фермы. 25
6. Расчет и конструирование ступенчатой колонны. 28
6.1. Определение расчетных длин участков ступенчатой колонны. 28
6.2. Расчет и конструирование надкрановой части колонны. 29
6.3. Расчет и конструирование нижней части колонны. 33
6.4. Расчет и конструирование стыка верхней части колонны с нижней. 38
6.5. Расчет и конструирование баз колонны. 40
Список используемой литературы

Исходные данные
Пролет цеха - L=24 м
Грузоподъемность крана - Q=50/12,5 т
Отметка верха кранового рельса - h1=19,2 м
Шаг колонн - B=6 м
Несущая конструкция кровли – железобетонные плиты
Длина здания - 132 м
Класс бетона фундамента - В 10
Место строительства – Н.Новгород
Утеплитель - керамзит
Марка стали для рам – С345
Марка стали для подкрановых балок – С375
Высота крана - 3150 мм
Свес крана - 200 мм
Тип рельса – КР70
Высота рельса - 120 м

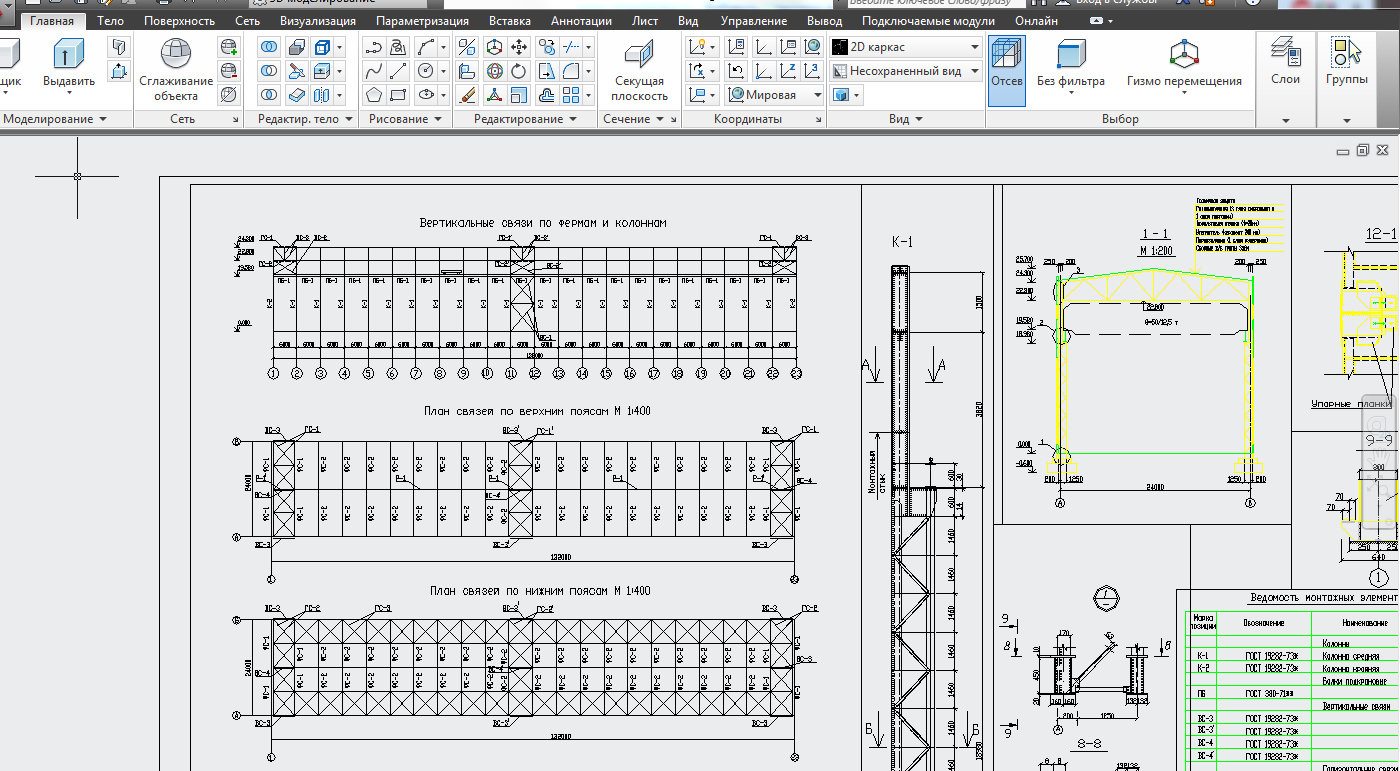

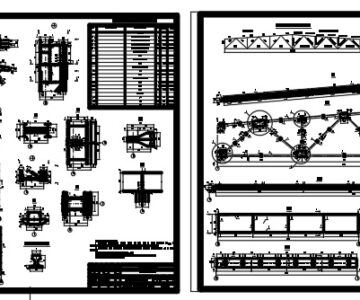

Состав: узлы, полуферма, колонны, попереченый разрез вертикально-связевых узлов Язык документа

Софт: AutoCAD 13SP2

Сайт: www

Файлы:

Каталог / Строительство / Металлоконструкции / Стальной каркас одноэтажного производственного здания

rezeda.dwg
rezeda2.dwg
Poyamnilka.doc
