Стальной каркас здания павильонного типа

Вологодский государственный университет. Инженерно строительный институт.
Кафедра промышленное и гражданское строительство
Дисциплина: «Конструкции городских зданий и сооружений: Металлические конструкции»
На тему:« Стальной каркас здания павильонного типа»
Вологда 2018

В составе курсового проекта «Стальной каркас здания павильонного типа» запроектирована и рассчитана поперечная рама бескранового здания с металлическим каркасом. Пролёт здания составляет 30,0м; длина здания 90,0 (6,0 × 15)м; отметка низа ригеля 7,200м. Sg = 2,8кН/м2, Wo составляет 0,32кН/м2. Ферма запроектирована из парных уголков, колонна сплошного двутаврового сечения. Курсовой проект состоит из пояснительной записки и двух чертежей формата А1 и расчета в SCAD.

Оглавление
1 КОМПОНОВКА КАРКАСА ЗДАНИЯ
1.1 Ограждающие конструкции стен, покрытия и план колонн
1.2 Генеральные размеры основных элементов каркаса и схема
поперечной рамы здания
1.3 Геометрическая схема фермы
1.3 Схема связей по шатру и по колоннам
1.4 Схема торцевого фахверка
2 СТАТИЧЕСКИЙ РАСЧЕТ ПОПЕРЕЧНОЙ РАМЫ
2.1 Нагрузки на поперечную раму
2.2 Расчетная схема рамы
2.3 Статический расчёт
2.4 Расчетные усилия в элементах рамы
3 РАСЧЕТ И КОНСТРУИРОВАНИЕ СТРОПИЛЬНОЙ ФЕРМЫ
3.1 Нагрузки на ферму
3.2 Расчетные усилия в стержнях фермы
4 КОНСТРУИРОВАНИЕ И РАСЧЕТ УЗЛОВ ФЕРМЫ
5 РАСЧЕТ И КОНСТРУИРОВАНИЕ КОЛОННЫ
5.1 Расчетные длины колонны
5.2 Подбор сечения стержня колонны
5.3 Проверка сечения колонны
5.4 Расчет базы колонны
5.5 Расчет анкерных болтов
5.7 Узел крепления профилированного листа к колоннам
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

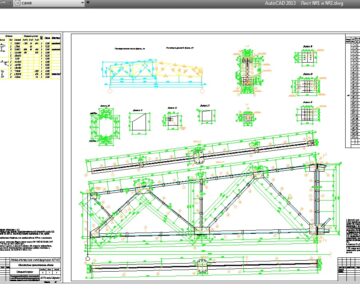

Состав: Схема торцевого фахверка, схема расположения вертикальных связей, разрез 1-1, схема расположения связей по верхним поясам фермы, схема расположения связей по нижним поясам фермы, схема расположения основных элементов, спецификация стали, Геометрическая схема фермы, Отправочная марка ФС-1, Узлы 2, 3, 4, 5, 6, 13, 14, С Язык документа

Софт: AutoCAD 2017

Сайт: www

Файлы:

Каталог / Строительство / Металлоконструкции / Стальной каркас здания павильонного типа

Стальной каркас здания павильонного типа/
Стальной каркас здания павильонного типа/Readme.txt

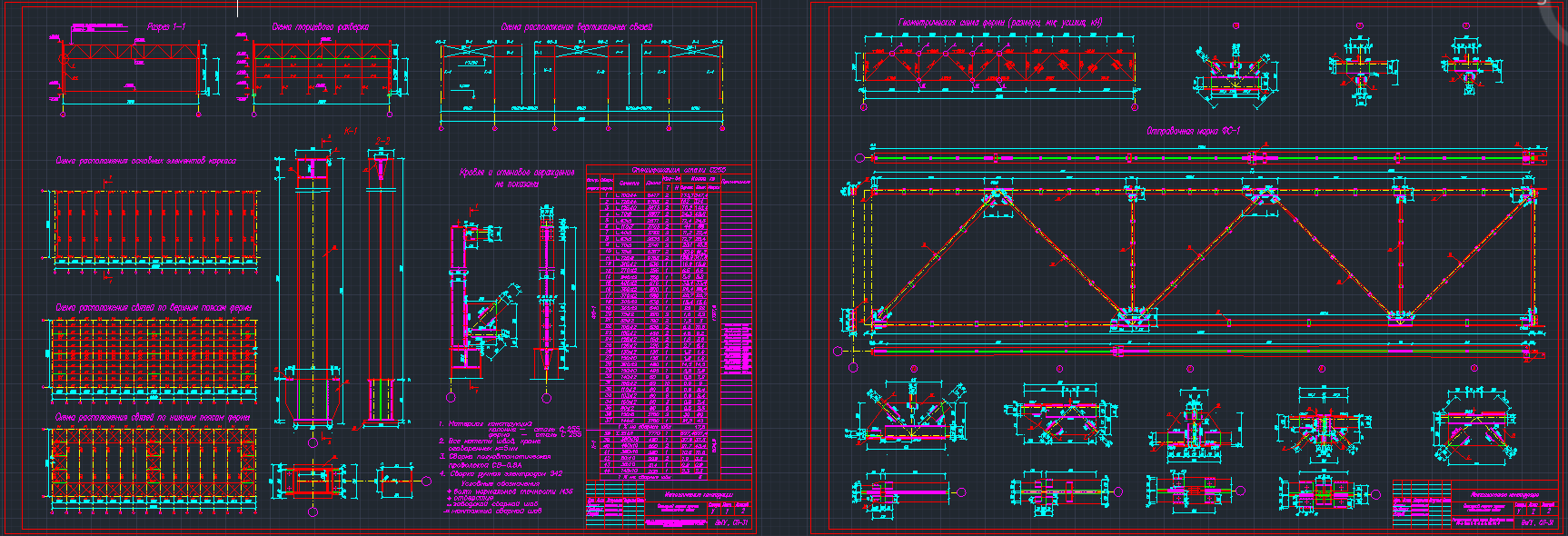

Стальной каркас здания павильонного типа/Все чертежи.png
Стальной каркас здания павильонного типа/Исходные данные.doc
Стальной каркас здания павильонного типа/Подбор сечений ФС.xlsx
Стальной каркас здания павильонного типа/Пояснительная записка, расчеты.docx
Стальной каркас здания павильонного типа/Расчет рамы.SPR
Стальной каркас здания павильонного типа/Расчет фермы .spr
Стальной каркас здания павильонного типа/Чертежи.dwg
