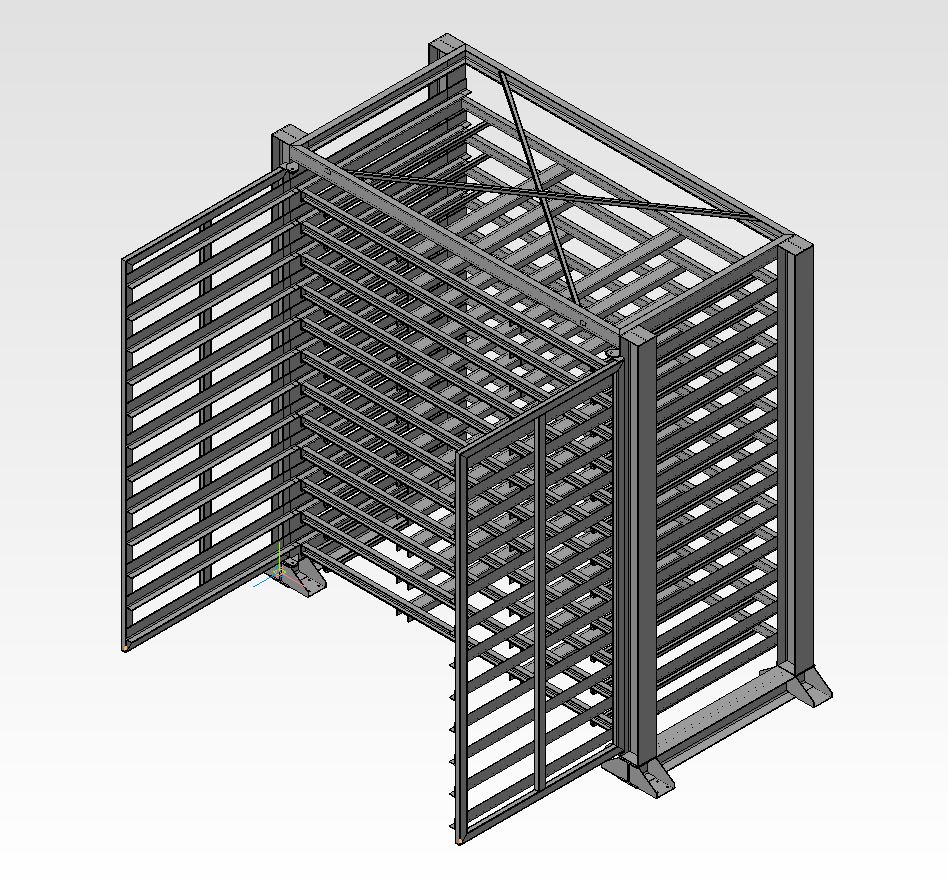

Стеллаж для хранения листового металла. Особенность конструкции в том что полеты на которых хранится листовой металл выезжают по напраляющим на дверях. Когда все полеты задвинуты дверцы закрываются тем самым уменьшая занимаемое пространство.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Стелаж для хранения листового металла по направляющим на дверях
Стелаж для хранения листового металла по направляющим на дверях
0
53
4141
87
5
50
Сообщить о проблеме
Автор
Дмитрий
Самойленко
Дата
04.06.2019
Язык
Русский
Состав
ЗD Сборка
Софт
КОМПАС-3D 16,1
Как открыть?
Содержимое архива
-
Дверь правая.a3d
-
Распорка.a3d
-
Стяжка.a3d
-
Стелаж для листового металла(2500х1250).a3d
-
Стенка.a3d
-
Нога.a3d
-
Пятка.m3d
-
Палет для листового металла 2500х1250.a3d
-
Ребро жесткости.m3d
-
Ножка.a3d
-
Заклёпка.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Задания с фриланса
Все задания
Светлана
GTO
Хачатур Карапетян
Комментарии
5
Сергей
14.12.2021 в 15:42
Ссылка на комменарий 335932
как вынимать полку с листом без колесиков?
n.a.v
21.04.2021 в 16:41
Ссылка на комменарий 323687
В стелаже нет колёсиков никаких. Слабо представляется выдвижение полки при максимальной нагрузке
ilyas71
08.12.2020 в 07:25
Ссылка на комменарий 315870
Здравствуйте! сможете разработать чертежи на кассетный стелаж для листа 6000х1500?
Vlesv
08.08.2020 в 12:29
Ссылка на комменарий 311018
Неплохо было бы указывать нагрузку на полку и на стеллаж, а так.. Ну вот нужен он мне допустим, а характеристик я не вижу, не скачивать же кота в мешке.
Дмитрий
Самойленко
Автор
11.08.2020 в 10:34
Ссылка на комменарий 311042
760 кг полка держит в таком виде. При необходимости в два клика можно поменять профиль, поставить допустим швеллер побольше, пересчитать на прочность, усилить где вам нужно. Задачи у всех разные
