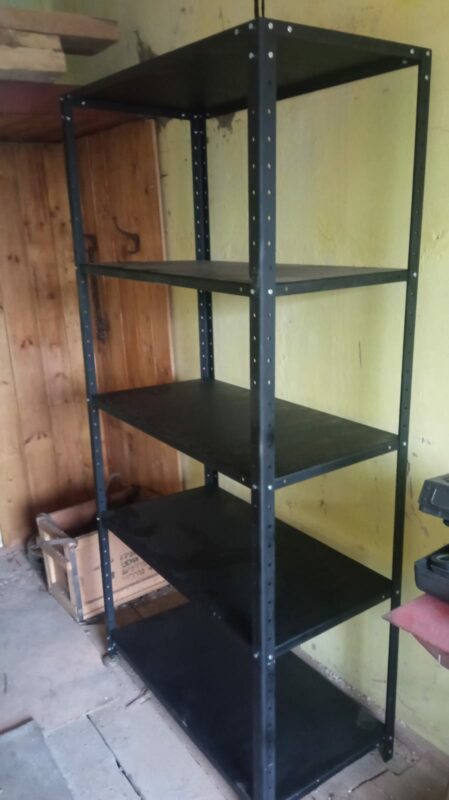

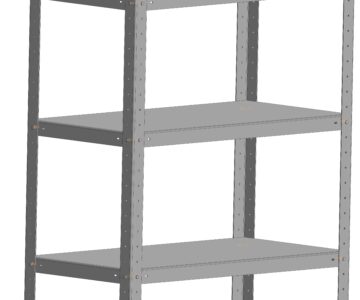

Стеллаж габариты 1007х507х2002 ДхШхВ. Стойки из 3мм полки 1,5мм, Стеллаж изготавливался на гибочном станке с большим люфтом хода пуансона, по этому отверстия с увеличенным диаметром , под болт М6х16 ,но в итоге всё хорошо собирается.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Стеллаж 1007х507х2002 мм

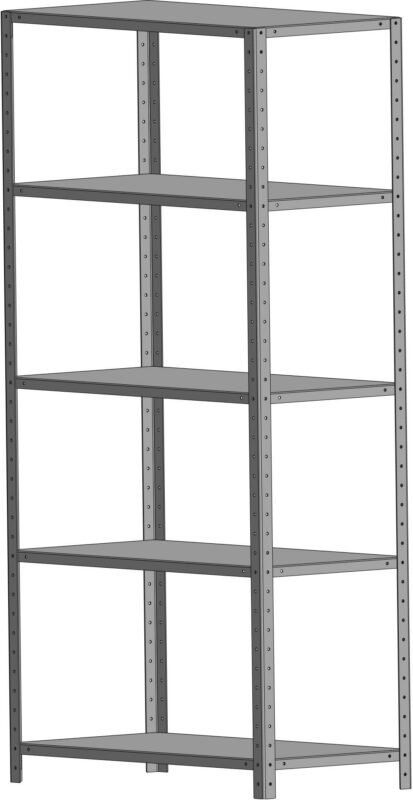

Стеллаж 1007х507х2002 мм
3
5
203
3
0
60
Сообщить о проблеме
Автор
Юрий
Туманов
Дата
30.09.2024
Язык
Русский
Состав
Модель
Софт
КОМПАС-3D 20
Как открыть?
Отзывов пока нет
Содержимое архива
-
Гибка.cdw
-
Полка _ 02.01.002 - 1,5мм - 5шт.dxf
-
Полка _ 02.01.002.m3d
-
Стеллаж _ 02.01.000.a3d
-
Стойка _ 02.01.001 - 3мм - 4шт.dxf
-
Стойка _ 02.01.001.m3d
-
Уголок усиления _ 02.01.003 - 3мм - 16шт.dxf
-
Уголок усиления _ 02.01.003.m3d
