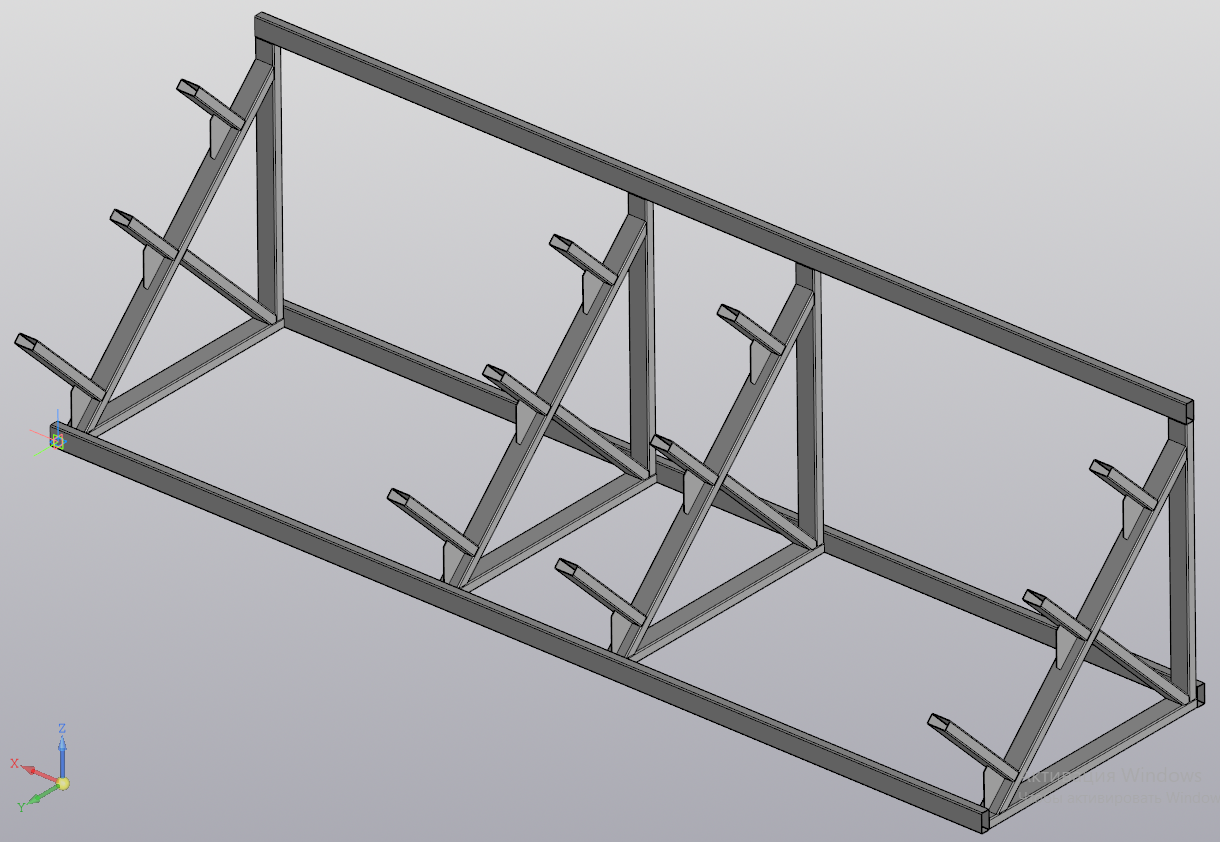

Модель с деталировкой в масштабе 1:1, деталей в сборке 39. Габаритные размеры стеллажа 5000х1400х1450 мм. Используется труба 100х50х4 мм в целях усиления конструкции, но может использоваться и аналогичная, приближенная к этим размерам, труба. Применялось твердотельное моделирование в программе КОМПАС 21.
Стеллаж предназначен для хранения прокатных труб, уголков, швеллеров и прочих заготовок, в целях освобождения площадей.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Стеллаж для хранения проката Ёлочка
Стеллаж для хранения проката Ёлочка
2
144
0
0
20
Еще чертежи и проекты по этой теме:
Автор
Сергей
Никитин
Дата
12.10.2023
Язык
Русский
Состав
3D сборка, КД
Софт
КОМПАС-3D 21
Как открыть?
Содержимое архива
-
3D
-
-
3.0 Косынка.m3d
-
Сборка стеллажа.a3d
-
Сборка стойки.a3d
-
Труба 50х25х3 Подпорка полки 8 шт..m3d
-
Труба нога под углом 1700 мм 6 шт..m3d
-
Труба нога под углом 45 градусов.m3d
-
Труба ОПОРА 400 мм.m3d
-
Труба ОПОРА 600 мм.m3d
-
Труба основание 1300мм.m3d
-
Труба основание 1700 мм 3 шт..m3d
-
Труба подпорка ноги под углом.m3d
-
Труба усилитель 5000 мм.m3d
-
-
КД
-
-
Косынка _ КАИС.101023.02.cdw
-
Опорная вертикальная труба под углом _ КАИС.101023.06.cdw
-
Подпорка трубы под углом _ КАИС.101023.07.cdw
-
Стеллаж для хранения проката односторонний _ КАИС.101023.СБ.cdw
-
Стеллаж для хранения проката односторонний _ КАИС.101023.СП.cdw
-
