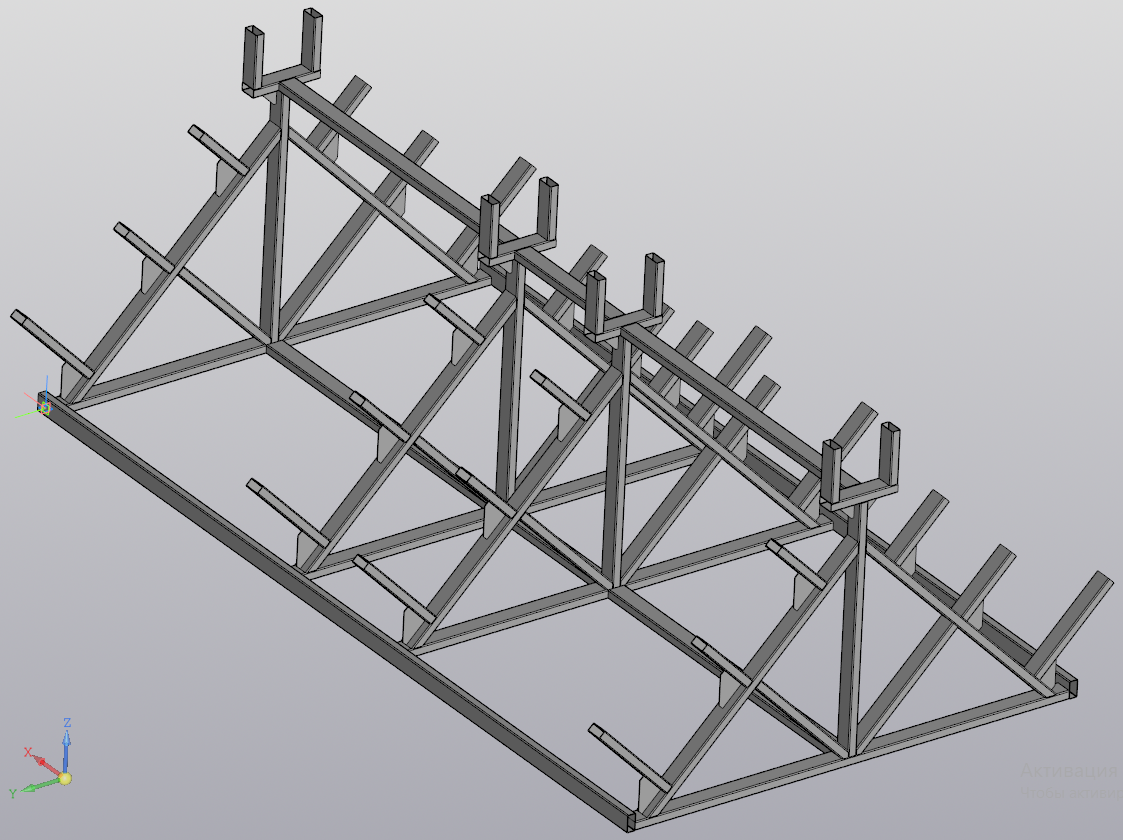

Стеллаж для хранения проката Ёлочка двухсторонний

Модель с деталировкой в масштабе 1:1, деталей в сборке 100. Габаритные размеры стеллажа 5000х2700х1815 мм. Используется труба 100х50х4 мм в целях усиления конструкции, но может использоваться и аналогичная, приближенная к этим размерам, труба. Применялось твердотельное моделирование в программе КОМПАС 21.
Стеллаж предназначен для хранения прокатных труб, уголков, швеллеров и прочих заготовок, в целях освобождения площадей.

Состав: 3D сборка, КД

Софт: КОМПАС-3D 21

Файлы:
КД/
КД/Косынка _ КАИС.111023.02.cdw
КД/Косынка малая _ КАИС.111023.07.cdw
КД/Опорная вертикальная труба под углом _ КАИС.111023.09.cdw
КД/Подпорка трубы под углом _ КАИС.111023.10.cdw
КД/Размещение косынок на листе.frw
КД/Стеллаж для хранения проката двусторонний _ КАИС.111023.СБ.cdw
КД/Стеллаж для хранения проката двусторонний _ КАИС.111023.СП.cdw
3D/
3D/3.0 Косынка центральной полки.m3d
3D/3.0 Косынка.m3d
3D/Сборка стеллажа.a3d
3D/Сборка стойки.a3d
3D/Труба 50х25х3 Подпорка полки 8 шт..m3d
3D/Труба нога под углом 1700 мм 6 шт..m3d
3D/Труба нога под углом 45 градусов.m3d
3D/Труба ОПОРА 400 мм.m3d
3D/Труба ОПОРА 600 мм.m3d
3D/Труба основание 1700 мм 3 шт..m3d
3D/Труба основание 2600 мм.m3d
3D/Труба подпорка ноги под углом.m3d
3D/Труба стенка центральной полки 300 мм.m3d
3D/Труба усилитель 1900 мм.m3d
3D/Труба усилитель 5000 мм.m3d
3D/Труба усилитель 800 мм.m3d
3D/Труба центральная полка 400 мм.m3d
