Стеллаж для вертикального хранения полуфабрикатов мебельного производства

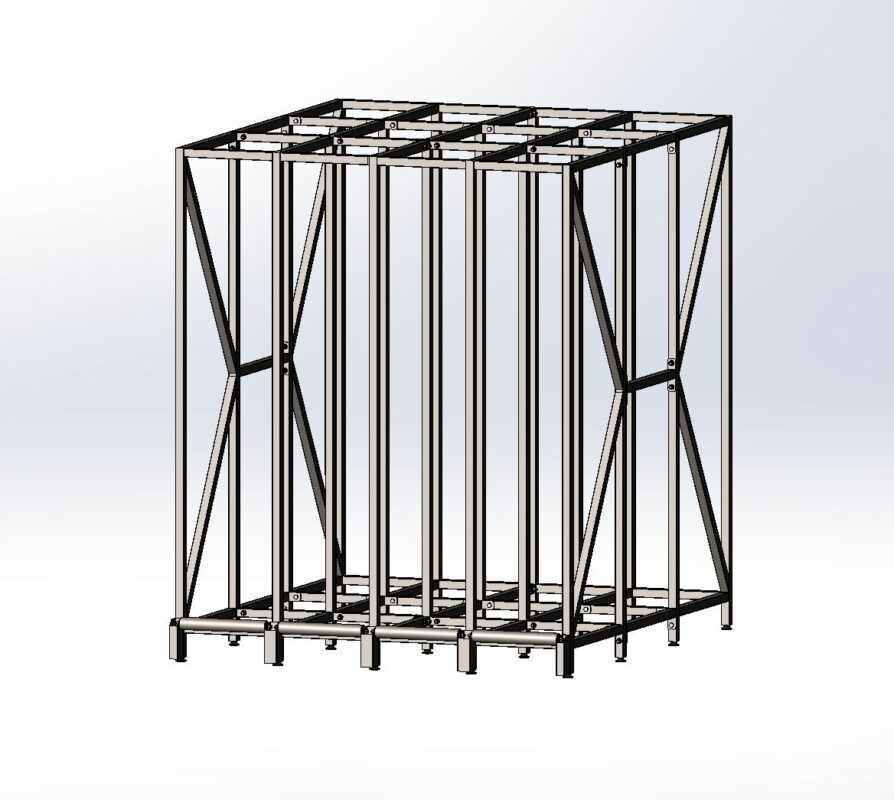

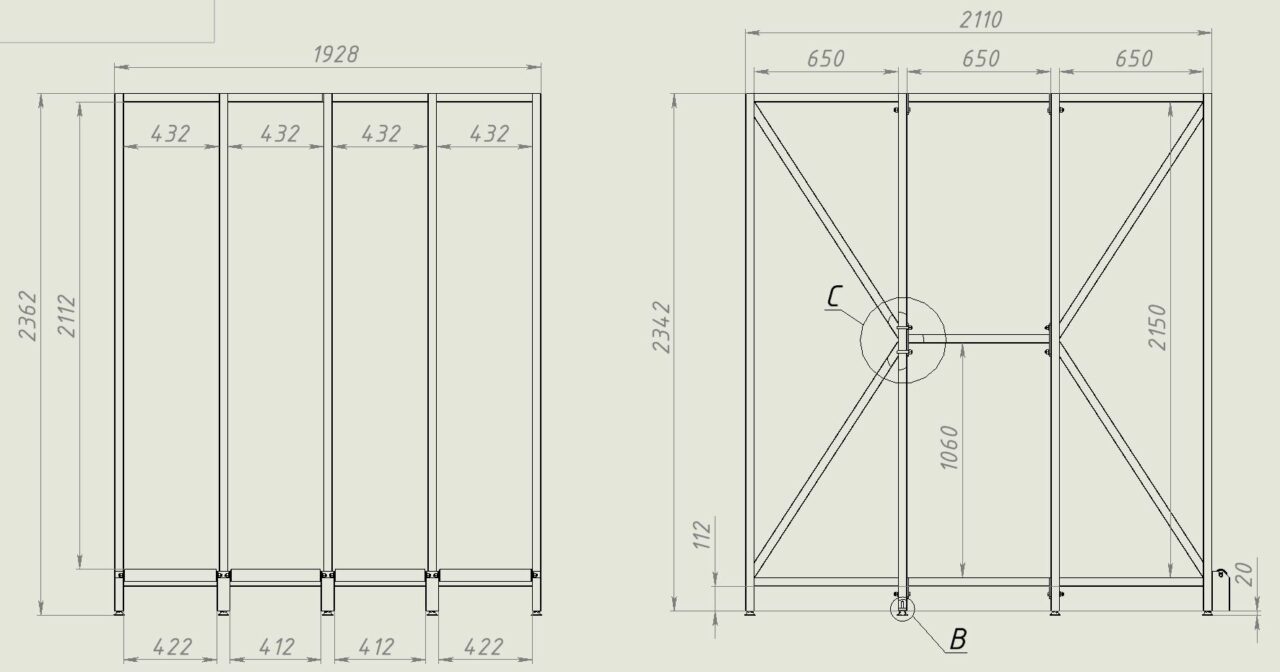

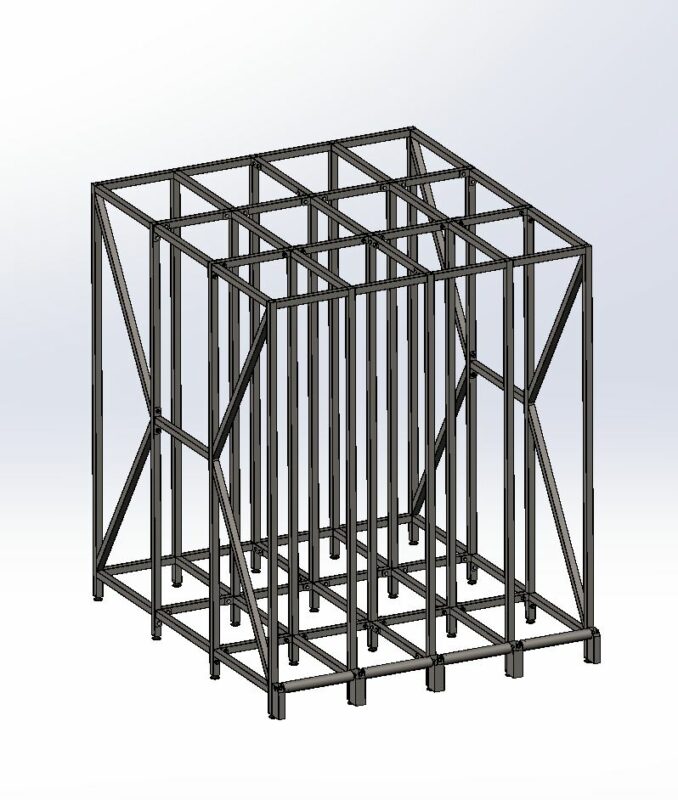

Стеллаж для вертикального хранения полуфабрикатов для мебельного производства (ДСП, МДФ, Фанера и т.п.). Для удобства сварки, покраски в порошковой камере и транспортировки каркас разбит на 4 основные секции, соединяющихся болтовым соединением. Имеются регулируемые опоры и ролики для удобства загрузки-выгрузки. В качестве основного материала используется труба 40х40х2,5 мм. Габаритные размеры: В. 2362; Ш. 1928 мм; Г. 2188 мм. 3D модель с деталировкой, реальных размеров, твердотельная. Прилагаются файлы для листового и трубного лазера.

3D Модели 3D модели Solidworks хранение на производстве

Автор

Сергей Рогулин

Дата

21.07.2026

Язык

Русский

Состав

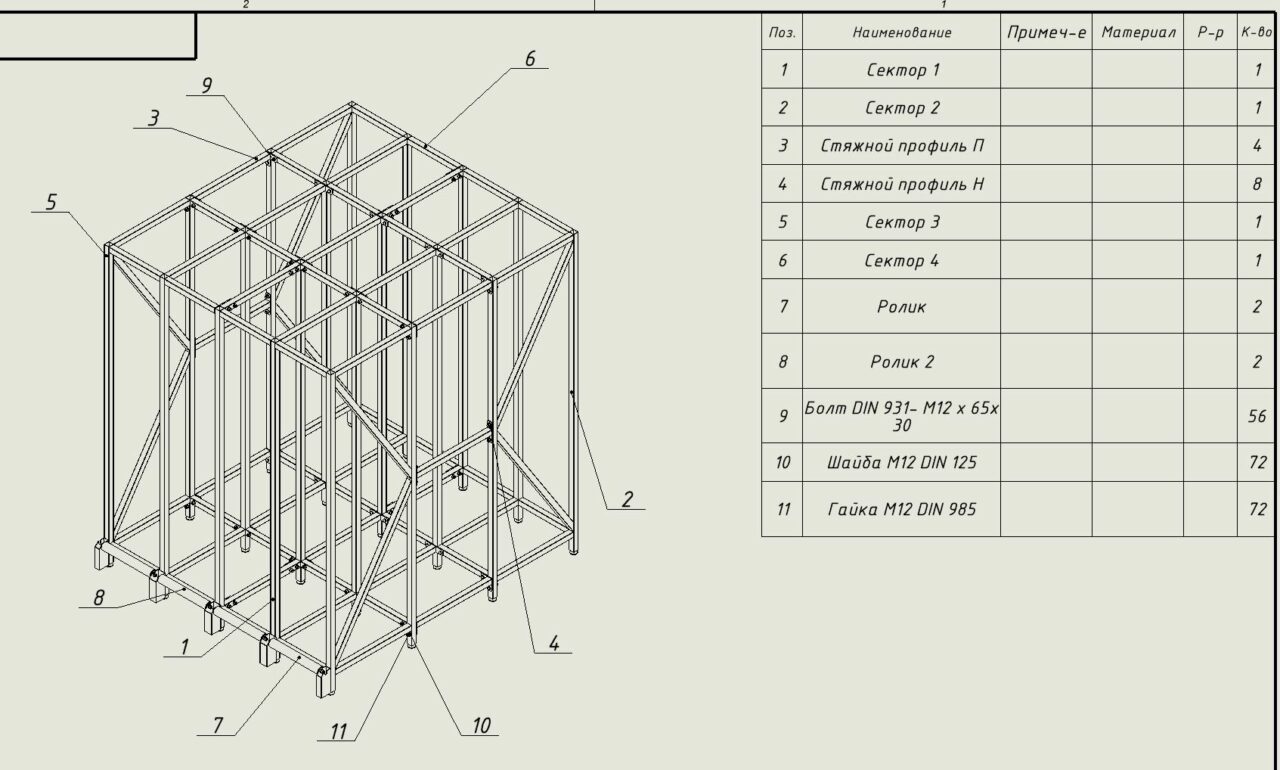

Каркас стеллажа (СБ), Ролик, ролик 2, сектор 1, сектор 2, сектор 3, сектор 4, стяжной профиль Н, стяжной профиль П (СЕ), Деталировка (шпилька 12х70, шток ролика короткий, шток ролика, пластина крепления 2 отв., пластина крепление Г - образная, пластина крепления прямая, подпятники для опор), 3D Сборка, Файлы для трубного и листового лазера в форматах IGS и DXF соответственно

Софт

SolidWorks 23 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - - Пластина крепления 2 отв. Л.6 - 8 шт.DXF
    - Пластина крепления Г - образная. Л.6 - 8 шт.DXF
    - Пластина крепления прямая. Л.6 - 16 шт.DXF
  - - Подпятники для опор. Л.8 - 20 шт.DXF
- - Т 40х40х2,5х2342 4 отв. - 4 шт.IGS
  - Т 40х40х2.5х432 два отв. - 16 шт.IGS
  - Т 40х40х2.5х650 4 отв. - 4 шт.IGS
  - Т 40х40х2.5х1256 с двумя скосами - 8 шт.IGS
  - Т 40х80х3х180 - 2 шт.IGS
  - Т 60х80х3х180 - 3 шт.IGS
- angular contact ball bearing_68_iso.SLDPRT
- Болт DIN 931- M12 x 65x 30.SLDPRT
- Гайка М12 DIN 985.SLDPRT
- Каркас стеллажа.SLDASM
- Каркас стеллажа.SLDDRW
- Каркас стеллажа.STEP
- Опора регулируемая М10х40, D48.SLDPRT
- Пластина крепления 2 отв.SLDDRW
- Пластина крепления 2 отв.SLDPRT
- Пластина крепления Г - образная.SLDDRW
- Пластина крепления Г - образная.SLDPRT
- Пластина крепления прямая.SLDDRW
- Пластина крепления прямая.SLDPRT
- Подпятники для опор.SLDDRW
- Подпятники для опор.SLDPRT
- Ролик.SLDASM
- Ролик.SLDDRW
- Ролик 2.SLDASM
- Ролик 2.SLDDRW
- Сектор 1.SLDASM
- Сектор 1.SLDDRW
- Сектор 2.SLDASM
- Сектор 2.SLDDRW
- Сектор 3.SLDASM
- Сектор 3.SLDDRW
- Сектор 4.SLDASM
- Сектор 4.SLDDRW
- Стяжной профиль Н.SLDASM
- Стяжной профиль Н.SLDDRW
- Стяжной профиль П.SLDASM
- Стяжной профиль П.SLDDRW
- Труба 40х40х2,5х432 без отв..SLDPRT
- Труба 40х40х2,5х2342 4 отв...SLDPRT
- Труба 40х40х2,5х2342 без отв..SLDPRT
- Труба 40х40х2.5х426 без. отв.SLDPRT
- Труба 40х40х2.5х432 два отв..SLDPRT
- Труба 40х40х2.5х638 без отв..SLDPRT
- Труба 40х40х2.5х650 4 отв..SLDPRT
- Труба 40х40х2.5х650 без отв..SLDPRT
- Труба 40х40х2.5х1256 с двумя скосами.SLDPRT
- Труба 40х40х2х426 одно отв..SLDPRT
- Труба 40х80х3х180.SLDPRT
- Труба 57х2.5х415.SLDPRT
- Труба 57х6х405.SLDPRT
- Труба 60х80х3х180.SLDPRT
- Шайба М12 DIN 125.SLDPRT
- Шпилька 12х70.SLDDRW
- Шпилька 12х70.SLDPRT
- Шток ролика.SLDDRW
- Шток ролика.SLDPRT
- Шток ролика короткий.SLDDRW
- Шток ролика короткий.SLDPRT
